Dettagli:
|
| Nome di produzione: | Automobile di vetro del pollone | Applicazione: | Vetro di carico |
|---|---|---|---|
| Peso: | 300kg/500kg/900kg | Facendo uso di: | Sollevamento di vetro |
| Garanzia: | 1 anno | Potere della macchina: | 4kw |
| Evidenziare: | attrezzatura di sollevamento di vetro di vuoto,sollevatore meccanico di vuoto,automobile del pollone 500Kg |
||

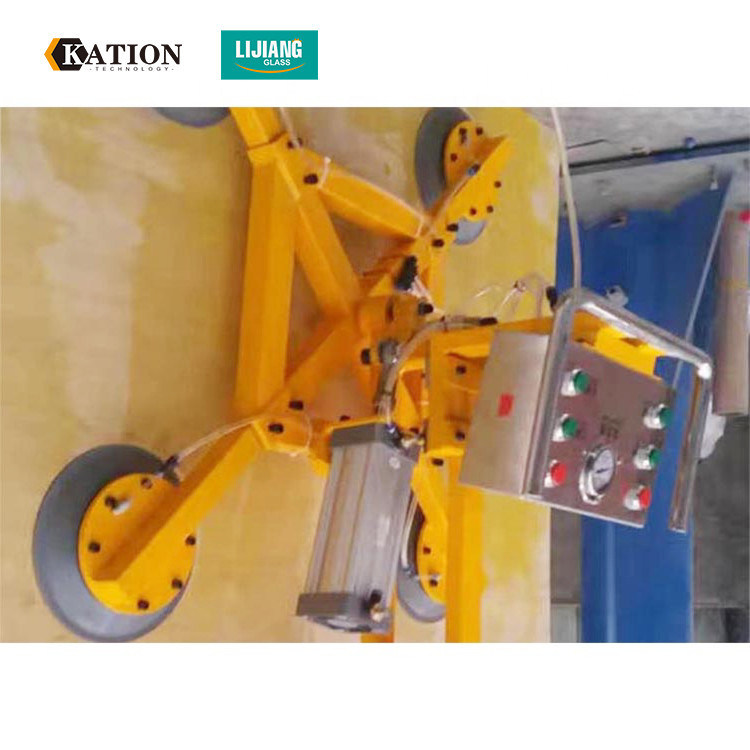

Automobile 500Kg del pollone per il vetro di trasferimento ed il caricamento o il vetro scaricare
Descrizione di prodotto:
L'automobile di vetro della tazza di aspirazione è azionata per elettrico ed idraulico. L'intero sistema consiste del dispositivo di vuoto elettrico, del dispositivo elettrico della prestazione, del dispositivo idraulico della prestazione, del sistema di azionamento elettrico e del sistema di protezione della sicurezza, che può realizzare l'operazione di pressione, di sollevamento e di trasporto del vetro ad una posizione specifica. Può anche essere montato nei vari modelli per adattarsi ai sistemi differenti.
| Informazioni | Dettagli |
| Adatto a sollevamento |
Proprietà materiali: Superficie non porosa e regolare impermeabile al gas Esempio: vetro piano, vetro della costruzione, vari generi di elaborazione vetro e del vetro speciale |
| Peso | 500KG |
二, FREDDIE
| Nome | Tipo: FVL-CS500-10 500KG |
| Capacità di carico sicuro |
500kg,
|
| Dimensione corporea | 2850mm*1200mm*1750mm |
| Descrizione dei polloni | Gomma nera, abrasione resistente, |
| Potere | 200Ah (24V) *4pcs |
| Potere della tassa |
110V~ 240V, 50/60Hz |
| Potere della macchina | 4KW |
| Peso | 500KG |
| Materiale adatto | Vetro |
| Facendo uso del modo | Il manuale funziona |
| Peso del prodotto |
1500kg |
|
Livello acustico
|
Meno Db di 70 |
三, FREDDIE
| Inclinazione idraulica 180° verso l'alto e verso il basso con la fermata a qualsiasi posizione. | |
| Pantano capo idraulico sinistro & 90°with giusto che si ferma a qualsiasi posizione. | |
| Ascensore idraulico su e giù fino a 4000mm. | |
|
Funzioni |
Idraulico estenda il braccio di sollevamento fino 1000mm. |
| Automobile elettrica, controllo dal volante | |
| 90° sinistro & giusto di movimento idraulico | |
| Ricarica quando potere di elettricità meno di 30% | |
| Instructure | Sistema di non ritorno di Accum e sistema della compensazione di vuoto |
四, le parti principali della macchina
1. Parte completamente elettrica della tazza di aspirazione:
●Il computer movente ha un dispositivo di protezione a bassa tensione di sovracorrente efficacemente per impedire il undervoltage il danno del sistema elettrico.
●Stazione di pompaggio idraulica di rendimento elevato
●Fornito di commutatore di limite elettronico, può controllare esattamente l'altezza di elevazione massima del cavalletto, efficacemente per proteggere il motore di sollevamento e per estendere l'uso del motore.
vita.
●Il motore di azionamento presenta i vantaggi di forte potere, la prestazione ed a basso rumore stabili.
●Batteria industriale per l'automobile elettrica della tazza di aspirazione, fornita del caricatore di corrispondenza intelligente, con la funzione spenta automatica, intero caricarsi
Non c'è esigenza di monitoraggio in loco.
2. Meccanismo della tazza di aspirazione: La struttura di tazza di aspirazione è progettata in una forma rettangolare ed è saldata dal tubo quadrato e dal tubo rettangolare, che è sicuro e durevole. Le tazze di aspirazione si distribuiscono uniformemente, di modo che la forza è anche e stabile dopo che il vetro è adsorbito e la posizione della tazza di aspirazione può essere regolato nell'intero telaio rettangolare da adattarsi alle specifiche differenti del vetro. Carico di lavoro 500kg, controllo di manodopera di camminata di velocità.
3. Tazza di aspirazione: Adotta la tazza di gomma a punto fisso di aspirazione, ogni tazza di aspirazione può essere aperta e chiusa indipendente per adattarsi alle specifiche differenti di vetro; per interruzione di corrente anormale, la gomma a punto fisso può efficacemente tenere la pressione negativa nel corpo della tazza di aspirazione che diminuisce lentamente, in modo da tenere il pezzo in lavorazione per un determinato periodo. Caduto.
4. Meccanismo di vibrazione: L'asta di spinta idraulica guida il supporto di tazza di aspirazione per raggiungere la vibrazione 0-90°.
5. Meccanismo di rotazione: Utilizzi il riduttore + l'ingranaggio per guidare il supporto di tazza di aspirazione per raggiungere la rotazione 0-360°.
6. Parte di vuoto: Adopt ha importato l'elettrovalvola a solenoide senza olio del pulsometro di CC + della valvola di ritenuta + dell'entrata + il filtro + il sensore digitale di pressione dell'entrata + singola valvola a sfera di controllo della cavità della tazza di aspirazione per raggiungere l'adsorbimento ed il rilascio rapidi e stabili di vetro.
7. Sistema di allarme: Quando le perdite di pressione di vuoto del sistema dal limite superiore (85%) al limite inferiore (55%), l'allarme di pressione bassa è avviata ed i comandi di sistema il pulsometro per riempire automaticamente la pressione fino al limite superiore della pressione di vuoto sono raggiunti, efficacemente assicurando la sicurezza del vetro in tutto il processo di trattamento.
五, processo del lavoro
(10) aziona l'asta di spinta per ritirare la tazza di aspirazione alla struttura di porta della tazza di aspirazione e poi esce la struttura di porta; poi movimento la tazza di aspirazione muoversi verso il vetro da trattare e ripetere punti 3-9 per completare ancora il trasporto di vetro.
六, parametri
| Nome | Metta | Parametri | |
| 1 | Forma dell'azionamento | 电动 | |
| 2 | Determinare stile | 步行式 | |
| 3 | Carico nominale | Chilogrammo | 1500 |
| 4 | Distanza concentrare del carico | millimetro | 600 |
| 5 | Altezza di elevazione | millimetro | 3000 |
| 6 | Altezza quando il cavalletto è ritirato | millimetro | 2000 |
| 7 | Altezza dopo goccia della tazza di aspirazione | millimetro | 1000 |
| 8 | Lunghezza della macchina | millimetro | 2850 |
| 9 | Larghezza della macchina | millimetro | 1200 |
| 10 | Raggio di volta | millimetro | 2500 |
| 11 | Non determinare il pieno carico di velocità/carico | km/ora | 5 |
| 12 | Pieno carico di sollevamento di velocità/nessun carico | m/s | 0.06/0.13 |
| 13 | Pieno carico di caduta di velocità/nessun carico | m/s | 0.13/0.10 |
| 14 | Pieno carico rampicante massimo di capacità/nessun carico | % | 6/15 |
| 15 | Potere del motore di azionamento | Chilowatt | 1,2 |
| 16 | Potere di sollevamento del motore | Chilowatt | 2,2 |
| 17 | Rumore del veicolo | Db (A) | 70 |
| 18 | Tensione/capacità della batteria | V/Ah | 24/200 |
| 19 | Caricatore | V/A | 24/15 |
| 20 | Peso della macchina | Chilogrammo | 1500 |
