Dettagli:
|
nome: | Linea di produzione di vetro d'isolamento automatica | Design: | Progettazione di Moudular |
---|---|---|---|
Dimensione di Max.glass: | 2500*3500mm | Dimensione di Min.glass: | 450*280mm |
Velocità di vetro di lavaggio: | 2-10m/min | Spessore di vetro: | 3-12mm |
Spessore di vetro d'isolamento: | 50 mm | Lavare le spazzole: | 3pairs |
Evidenziare: | produzione del doppi vetri,linea di vetro d'isolamento |

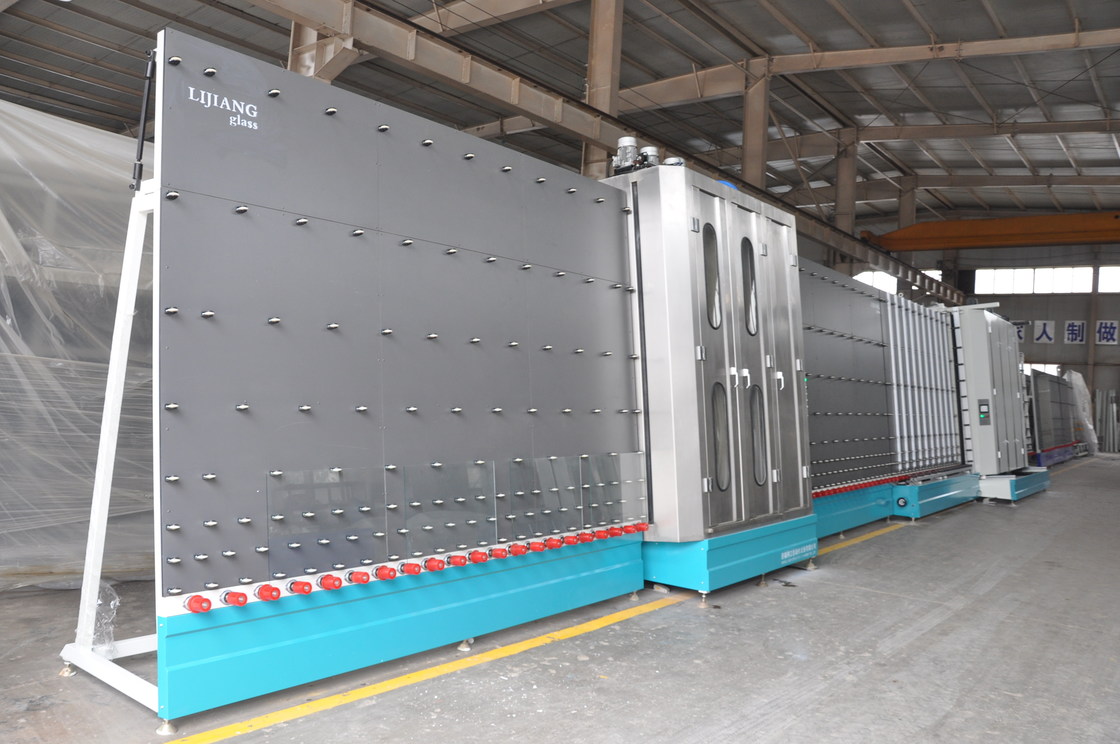

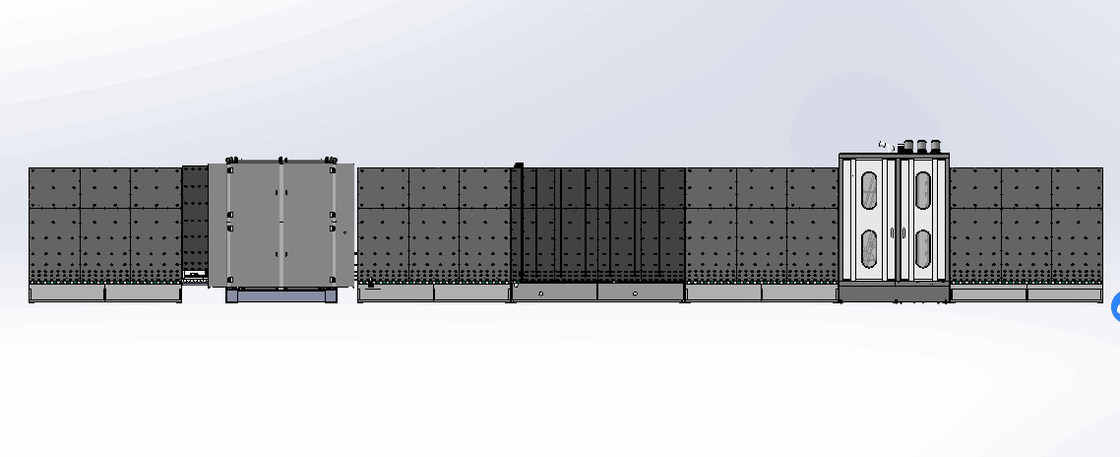

La linea di produzione di vetro d'isolamento automatica LJBZ2535 è divisa in 7 parti, può fare il doppio vetro, il vetro triplo ed il vetro fatto un passo.
1,1 stazione del trasportatore, verticale con la parete del supporto a rulli
Questo sensore nel macchinario di vetro di produzione può automaticlly riconoscere il vetro E basso.
Il rullo del trasportatore, entrambi il lato due sta muovendo allo stesso tempo, assicurandosi che il piccolo vetro possa passare vicino.

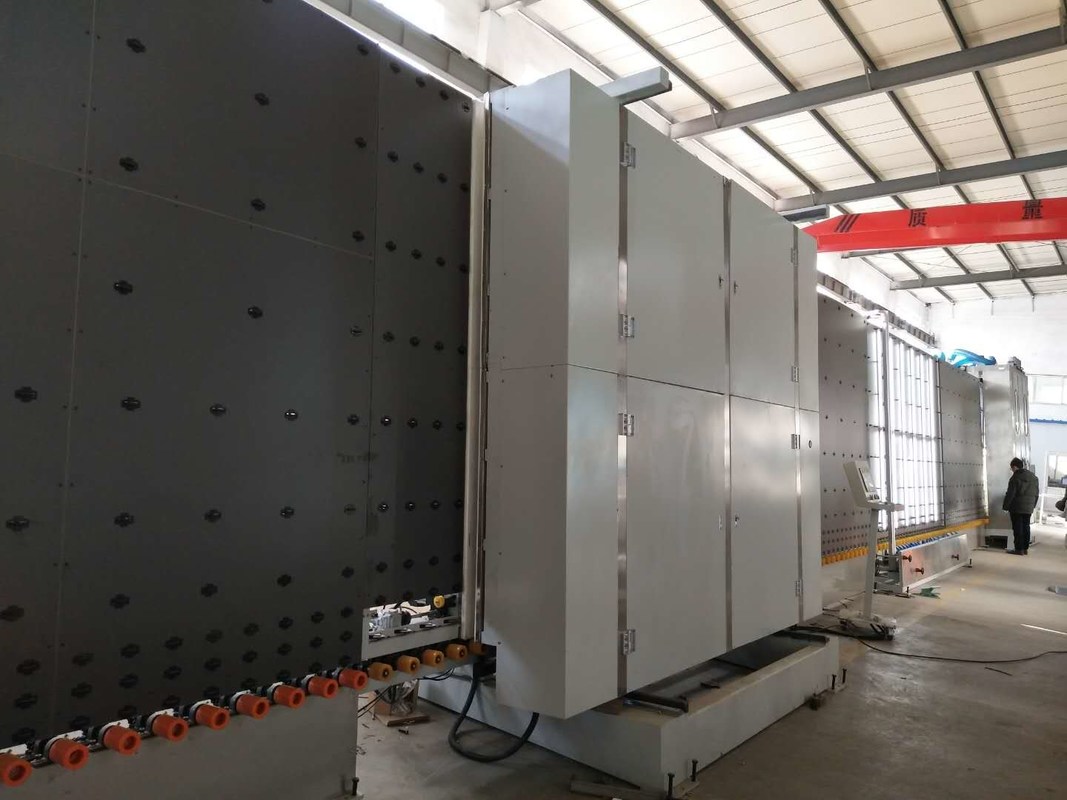

1.2Washer ed essiccatore
La linea di produzione della lavatrice completamente è stata fatta di acciaio inossidabile, zona di secchezza con la protezione sana.
La parte più asciutta può essere divisa in up&down due parti ed adotta il coltello di frequenza. Le due parti funzioneranno allo stesso tempo una volta asciutte un grande vetro, mentre ci sono soltanto giù-parti che si asciugano per il vetro di piccola dimensione, conservando molte energia ed elettricità.
Lavatrice della lastra di vetro, 2,50m
Spessore della lastra di vetro: 3-15 millimetri
Elaborazione delle dimensioni: 450x280 millimetro fino a 2700 millimetri
Pneu: 6bar, R del ¼
1.3.Inspection e struttura manuale che posizionano stazione
L'attrezzatura di vetro isolata stava trasportando uniformemente con la frequenza controllata, funzionamento. Il dispositivo di posizionamento di alluminio della struttura è diviso in due parti quando produce i piccoli pezzi di vetro, la prima metà del telaio di alluminio nell'ambito del posizionamento non si muove, soltanto la seconda metà del telaio di alluminio che posiziona agire.
La luce di alta qualità di ispezione, può controllare chiaramente se il vetro sta pulendo oppure no.
Può misurare lo spessore di vetro e del distanziatore per il lavoro seguente della stampa.
Ispezione e struttura manuale che posizionano stazione
Spessore della lastra di vetro: 3 fino a 45 millimetri
Pagina messa indietro, orizzontale e regolabile stepless verticale da 2 millimetri fino ad un massimo di 20mm
1,4 macchina dei filling&press del gas
Montaggio automatico, materiale da otturazione del gas e pressatura delle vetrate isolanti.
Ha 74 punti regolabili (impari da Bystronic) per garantire che la parte della stampa non non in forma.
La proporzione del gas può essere regolabile e l'intero processo di riempimento può visualizzare sul touch screen. Video collegamento
Spessore dell'unità: massimo 55 millimetri
Spessore della lastra di vetro: massimo 15 millimetri
Dimensione di Max.glass | 2500mm*3500mm |
Dimensione di Min.glass | 280millimetri *400mm |
Spessore di vetro | 3-15mm/19mm |
Spessore di vetro d'isolamento | 50mm/60mm |
Velocità di vetro di lavaggio | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
