Dettagli:
|
| Nome di produzione: | Linea di taglio del vetro di CNC | Dimensione di caricamento massimo: | 2600*2000 |
|---|---|---|---|
| Dimensione massima di taglio: | 2600*2000 | Spessore di vetro: | 3 - 19mm |
| Tensione: | 380v 50Hz 3P | circostanza: | Nuovo |
| Evidenziare: | macchina di fabbricazione del vetro,macchina di vetro del doppi vetri |
||

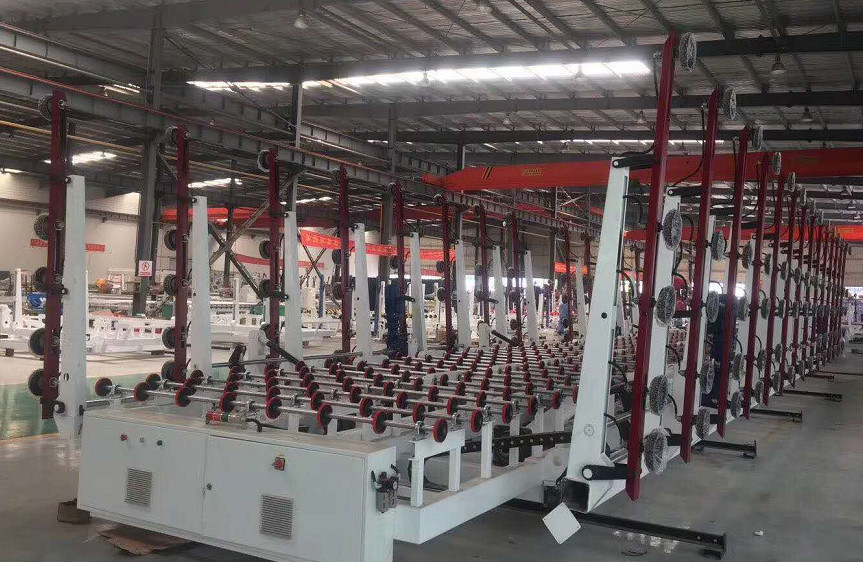

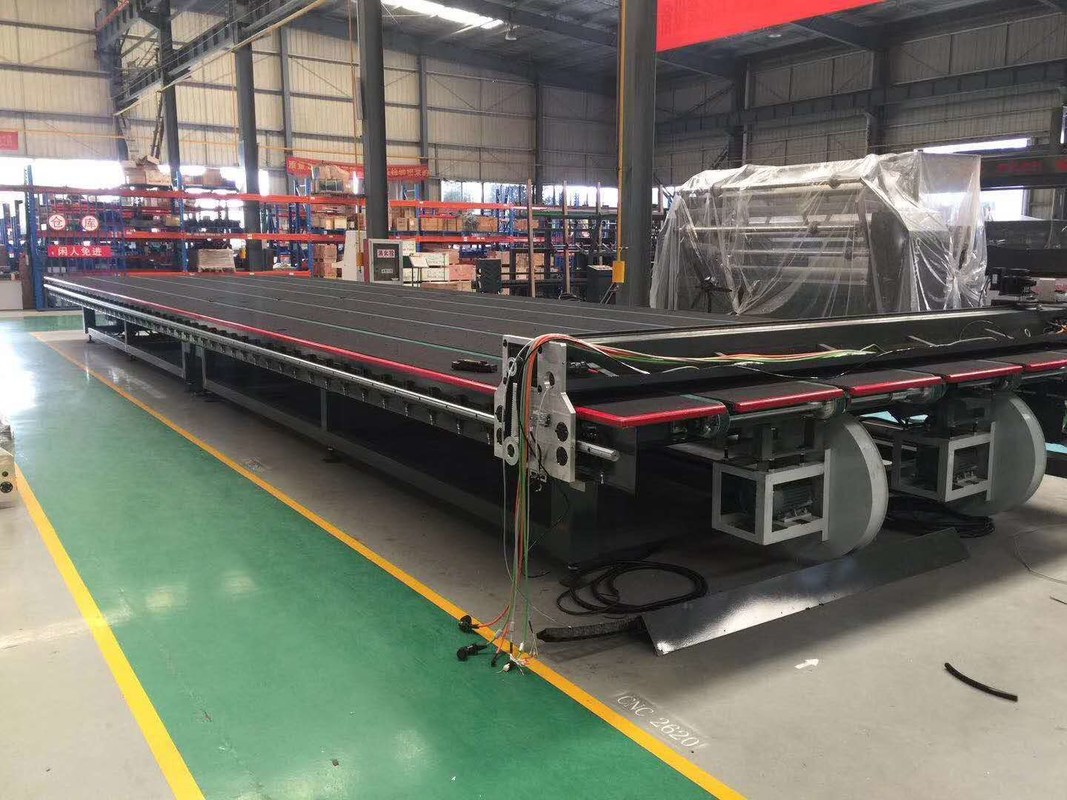

Il piano globale del progetto: La linea automatica del taglio del vetro di CNC è composta di tavola di caricamento automatica, tavola automatica di taglio ed aero-è galleggiata rompente la tavola. La linea automatica del taglio del vetro pricipalmente è utilizzata nell'elaborazione del vetro piano, che può rapidamente ed esattamente documenti di carico, per tagliare il vetro rettilineo e a forma di speciale e gli strati tagliati meccanici aero-galleggiati. Il flusso di lavoro è come segue: La tavola di caricamento usa il volume d'affari meccanico, tramite la tazza di aspirazione di vuoto che prende lo strato di vetro dallo scaffale, ha posato alla tavola di caricamento. Il vetro si trasporta alla tavola di taglio tramite il rullo sulla tavola di caricamento e sul nastro trasportatore sulla tavola di taglio. Il supporto della taglierina sul fascio di taglio della tagliatrice guida la taglierina al movimento all'alta velocità nella direzione di X e nella direzione di Y dal servomotore. Facendo uso di rotazione del motore di Z-asse per controllare la traiettoria di tangente dello strumento. Allo stesso tempo, la pressione della taglierina e la profondità della taglierina sono controllate dalla quantità analogica e le quattro asce sono azionate simultaneamente per tagliare. Quando il taglio è finito, lo strato di vetro è inviato alla tavola tagliata aero-galleggiata per attraversare il cuscino d'aria costituito dal nastro trasportatore e dalla tavola tagliata.
| Spessore | 3~19mm |
| Accuratezza di taglio | ±0.15 |
| Accuratezza di taglio di vetro a forma di speciale | ±0.20 |
| Velocità di taglio | 0-200m/min |
| Trasporto della velocità | 0-25m/min |
| Dimensione a macchina | 9600X2800X900±20mm |
| Altezza della tavola di funzionamento | 900mm±20mm |
| Peso | 2600kg |
| Potere totale di attrezzatura | 5-8kw |
| Rottura della barra | tipo 1+1 |
| Dimensione della Tabella | 9600x2800x900mm |
| Spessore di vetro | 3-19mm |
| Potere | 4kw |
| Altezza della Tabella | 900 + 20mm |
| Dimensione dello strato | 1500 *1200mm (singolo caricamento laterale) |
| Dimensione di caricamento massimo | 2600 x 2000 millimetri |
| Spessore di vetro dello strato | 3 ~ 19mm |
| Profondità di lavoro di assorbimento | 700 millimetri |
| Velocità di camminata dell'ascissa | 5-25m/min (regolabile) |
| Velocità di camminata dell'asse y | 8-12 m/min (regolabili) |
| Trasporto della velocità | 5-25m/min (regolabile) |
| Numero delle armi di vibrazione | 8 armi (doppio caricamento laterale) |
| Numero di singoli polloni del braccio | tre |
| Tipo di caricamento | Doppio caricamento laterale |
| Ciclo operativo | 45S (15S per ogni posizione supplementare) |
| Alimentazione elettrica dell'installazione | AC380V/50HZ (le circostanze speciali possono essere regolate secondo i requisiti di cliente) |
| Potere totale dell'installazione | 5-10 chilowatt |
