Dettagli:
|
Nome: | Linea di produzione di vetro d'isolamento verticale | Dimensione di vetro massima: | 2500mm*3500mm |
---|---|---|---|
Dimensione di vetro minima: | 280mm*400mm | Spessore di vetro: | 3-15mm |
Spessore di vetro d'isolamento: | 50mm/60mm | Velocità di vetro di lavaggio: | 2-10m/min |
Velocità di vetro del trasportatore: | 45m/min | ||
Evidenziare: | produzione del doppi vetri,linea di vetro d'isolamento |

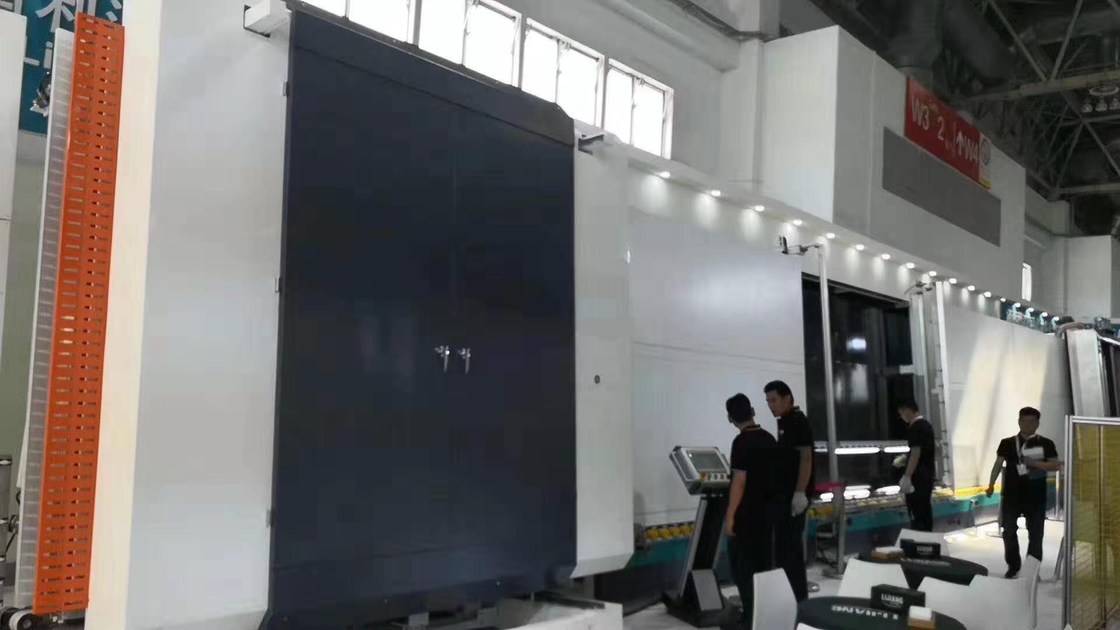

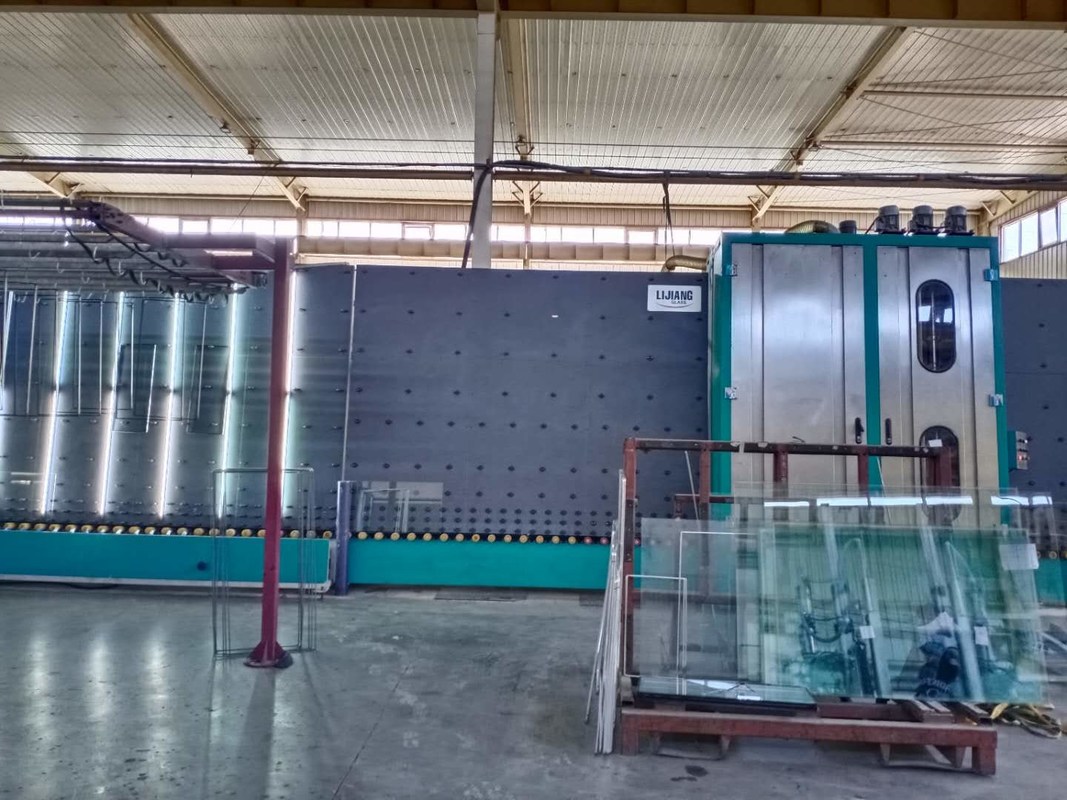

La linea di produzione di Lijiang IG usa l'ultima tecnologia. Il suo scopo principale è di creare la qualità di qualità superiore, di fornire molte caratteristiche utili, migliorare l'efficienza di produzione, comprimere il costo di produzione e generare il profitto massimo.
Attualmente, ci sono due cavi vuoti in Lijiang pricipalmente con differenti tecnologie. Uno è di utilizzare le ruote del trasporto per trasportare il vetro e l'altro è di usare la tecnologia di levitazione dell'aria per trasportare il vetro. Questa nuova tecnologia è stata adottata per migliorare l'alta qualità di produzione di IG per impedire il vetro la contaminazione dalle ruote e non lasciando tracce.
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro minima | 280mm*400mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 50mm/60mm |
Velocità di vetro di lavaggio | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
NOME | ORIGINE | MARCA |
Motore di trasferimento | La Germania | SIEMENS |
Motore della spazzola | La Germania | SIEMENS |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Corea | AUTONICS |
L'intero lavaggio e la sezione di secchezza adottano 304 materiali dell'acciaio inossidabile, compreso il piatto ed i pezzi di ricambio interni
la lavatrice 2.The usa sei spazzole (basse-e) molli con il diametro di 0.1mm soltanto.
Ha 6 spazzole che sono tutte spazzola molle, può lavare il vetro basso-e, vetro piano, vetro temperato ecc. Ha un diametro di più di meno le setole di di 0.1mm, non danneggiano mai il vetro, particolarmente per vetro basso-e.
sistema di filtrazione del sistema a acqua 4.Hot e dell'acqua
dovuto la qualità dell'acqua differente in paesi differenti, per assicurarsi che il vetro sia abbastanza pulito, il sistema di riscaldamento ad aria è usato ed il vetro deve essere pulito con acqua dolce. Inoltre, il sistema del filtro da acqua è usato per l'acqua che ricicla per conservare l'acqua e tenere la qualità dell'acqua chiara.
la scatola di pressatura 5.The utilizza il servomotore e la cinghia di sincronizzazione per sostenere la pressatura delle unità di IG.
Il servomotore può esattamente essere calcolato lo spessore del distanziatore di vetro e di alluminio. Rispetto alla stazione idraulica tradizionale, il servomotore può garantire la pressione di esercizio precisa e proteggere il vetro da danno, allo stesso tempo aumentante la velocità di lavoro.
La cinghia di sincronizzazione è dentellata, facendo la pressatura più accuratly.
6. Ciò è il primo strumento in Cina che usa i punti regolabili per assicurare che la pressapellicola non deformi mai.
Utilizziamo la tecnologia di CNC nella pressapellicola. Abbiamo progettato i punti regolabili dentro la pressapellicola per tenere il piatto posteriore diritto. In Cina, ad eccezione di Lijiang, nessuno può garantire che la lastra rimarrà verticale e diritta dopo 10 o 20 anni di utilizzo. Tuttavia, abbiamo risolto questo problema.
risparmio energetico della scatola 7.Pressure
Il contenitore di stampa utilizza 3 micro commutatori per dividere la parte della stampa in 4 aree.
Quando ogni micro commutatore riceve un segnale, aggiungerà una parte dell'area di lavoro. Quando il micro commutatore corrispondente non è toccato, questa area non funziona.
L quando il vetro L≤1.5m, la zona 1 funziona.
Quando il vetro L = 1.5m-2.3m, suddivide in zone 1 ed il lavoro di zona 2.
vetro quando vetro di vetro
Inoltre, i lati ed il fondo della scatola sigillata saranno sigillati per assicurare l'effetto di inflazione. Può conservare molti argon ed elettricità.
8. Materiale da otturazione ad alta velocità automatico dell'argon
La linea di produzione di IG riempie soltanto 22s dell'argon di pezzo di doppio vetro di 1m * di 1m. L'indice del gas dell'argon può essere fissato e visualizzato direttamente sullo schermo. Dallo schermo, possiamo osservare visivamente il tasso contento e di riempimento dell'argon.
Quando i due vetri sono chiusi, comincerà a riempire l'argon dal fondo del vetro. Quando il valore stabilito precedente è raggiunto, l'inflazione si fermerà automaticamente.
La funzione principale
1). Faccia le unità doppie di IG
2). Fabbricazione del dispositivo di tre-strato (tre-strato) IG
3). Produzione dei dispositivi a basse emissioni di IG
4). La produzione fa un passo unità di IG
5). Fabbricazione del dispositivo vuoto di IG
6). Riempito automaticamente di argon
9. Tecnologia variabile del galleggiante dell'aria e della ruota
Le entrambe anteriore e posteriore ruote della trasmissione si sono mosse ed attivamente sono state trasmesse. Può assicurare il passaggio regolare di grande e vetro spesso.
La tecnologia di galleggiamento della nuova aria usa il vetro supporto aereo ed il vetro di trasferimento. Dopo avere lavato il vetro dalla lavatrice con una lavatrice, non sarà contaminata quando usando l'aria per trasportare il vetro. Assicuri che il vetro d'isolamento prodotto sia del più di alta qualità.
10. Sensore di vetro basso-e in lavatrice
Il sensore è installato prima della lavatrice. può identificare rapidamente ed esattamente automaticamente la superficie bassa-e di vetro ed impedire il vetro la caduta fuori la superficie bassa-e.
11. La struttura speciale dentro la lavatrice può riconoscere automaticamente lo spessore di vetro. Permette il trasferimento rapido di vetro degli spessori differenti, quindi aumentante la velocità di produzione. Secondo la prova, richiede soltanto 22 secondi per produrre 1m * vetro d'isolamento di m.
1). C'è un dispositivo del giunto universale. Quando lo spessore del vetro è cambiato, il coltello di aria si muoverà avanti e indietro per regolare la distanza, di modo che la distanza relativa fra il coltello di aria ed il vetro è costante, in modo da evitare il cambiamento nello spessore del vetro dovuto danneggiamento del vetro.
Ci sono ingranaggi a catena da entrambi i lati del fondo del vetro, che può attivamente trasferire il vetro per mantenere l'alta velocità. Il vetro non solo grande ma di piccola dimensione può anche passare rapidamente.
L'attrezzatura il Co., srl di automazione di Jinan Lijiang è situata nella bella città della molla ------ Jinan. Una società che integra la ricerca, lo sviluppo, le vendite ed il servizio dell'attrezzatura di elaborazione di vetro. dovuto la sua vicinanza del treno ad alta velocità diPechino-Shanghai, è molto conveniente per trasporto.
La società è commessa alla costruzione dell'attrezzatura di vetro isolata di qualità superiore del macchinario, all'apprendimento dagli esperti ben noti, all'istituire i centri di R & S, alla cooperazione con le società ben note nel paese ed all'estero e ad importare la tecnologia avanzata. Come la nostra società è diventato un fornitore di vetro domestico e straniero importante dell'attrezzatura di elaborazione. Attualmente, i nostri partner amichevoli comprendono il vetro del nord, Xin Fuxing, Yaohua, Dalian Huaying, Pechino Guanhua, Shanghai Hao Jing, Sichuan Li Hehua ed altre società ben note. Dall'istituzione della società, i nostri prodotti sono stati esportati verso Europa, Sudamerica, Medio Oriente, Sud-est asiatico, circa 30 paesi e regioni. Allo stesso tempo, abbiamo cooperato con gli istituti di ricerca domestici famosi quali il gruppo industriale del nord di Cina, l'università di Shandong, ecc. per migliorare costantemente il livello di ricerca tecnica. Finora, siamo stati unici nella produzione della linea di produzione online di verticale IG con rifornimento di carburante, il robot verticale di sigillamento di IG, il nuovo espulsore butilico ed il nuovo espulsore butilico completamente automatico. La sue tecnologia e qualità provengono dalla Cina.
Con lo sviluppo rapido dell'industria del vetro d'isolamento, gli sguardi di Lijiang in avanti al lavoro con voi per creare una situazione vantaggiosa per tutti e per creare insieme un nuovo mondo in Cina!
