quattro gru a cavalletto a mensola di sollevamento di vetro dei polloni 400KG

Gru calda della trave a mensola di vetro di vendita con quattro polloni di sollevamento 400KG LJXJ400 e la Tabella di carico di vetro enorme

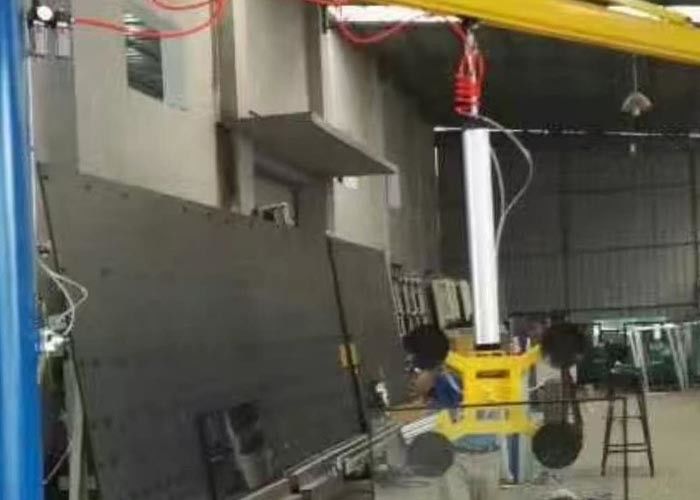

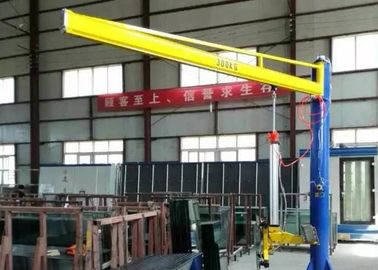

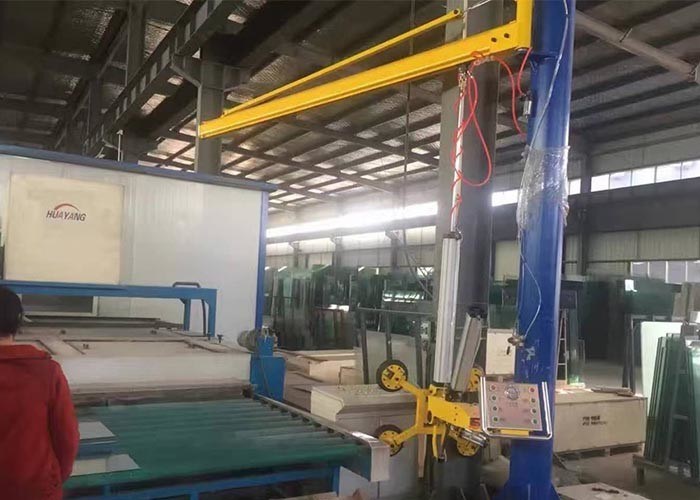

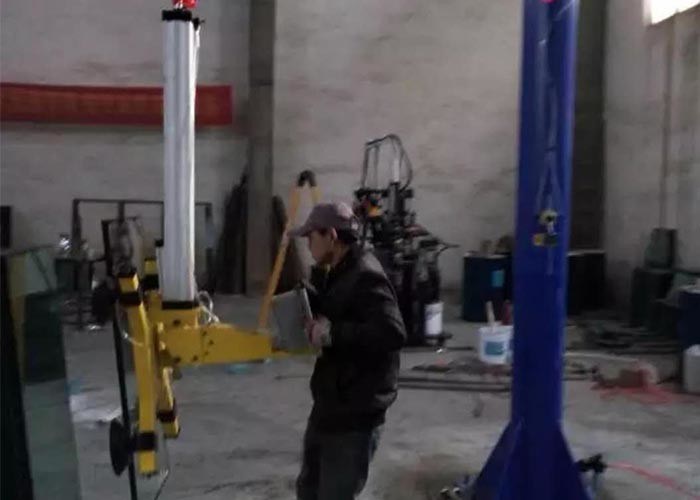

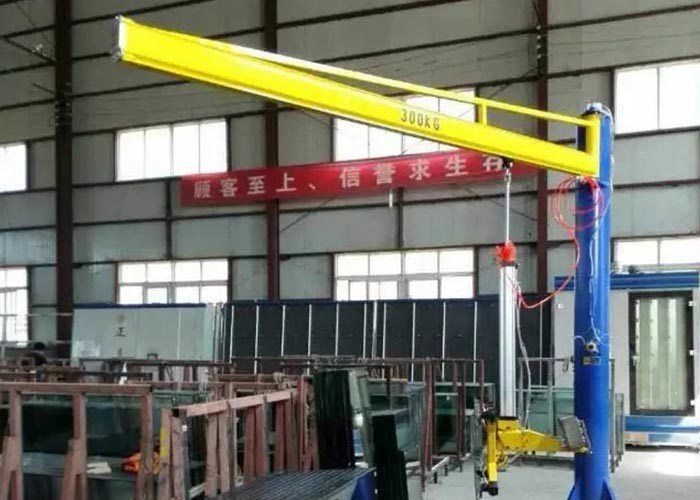

Gru a mensola di vetro con il pollone di sollevamento

1. Questo sollevatore di vetro di vuoto è per il trattamento dello strato di vetro d'isolamento.
2. Questo sollevatore di vetro può sollevare lo strato di vetro con 800kg
3. È di fornire di 5 polloni. Ma il pollone può essere di aggiungere secondo i bisogni del cliente.
4. L'attrezzatura è stabile, di facile impiego e sicura.
5. Il sollevatore di vuoto è fornito di una luce d'avvertimento nel caso di un'interruzione di corrente o la perdita di vuoto, un segnale ottico ed acustico va via immediatamente per avvertire l'operatore di fare l'operazione di soccorso.

Parametri:

Usando per

- Linea di produzione di vetro d'isolamento,
- Installazione del sistema di vetro della parete divisoria,
- Caricando e scaricando strato di vetro sulla tavola di taglio del vetro,
- Installazione del tergicristallo dell'automobile.

Tavola di carico di vetro completamente automatica

• Descrizione tecnica:

1) Il sistema di allarme: con il dispositivo di rilevazione affidabile di vuoto, comparire la situazione anormale può essere allarme automatico e l'esposizione, può essere usata per controllare una volta anormale ed essere confermata l'allarme di vuoto una volta anormale e per garantire sotto il vetro nello stato di vuoto; Quando l'arresto di emergenza per assicurare le tazze di aspirazione di vuoto in un vetro nello stato di vuoto, evita di evitare il danno di vetro dovuto il tempo morto anormale;

2)Il modello di operazione: il dispositivo ha funzioni di modo di alimentazione manuale e del modo automatico due per la selezione, l'operazione conveniente ed intuitiva;

3)L'interfaccia di funzionamento: Esposizione LCD dello schermo attivabile al tatto, esposizione cinese, operazione conveniente;

4)La struttura principale e struttura d'acciaio tutta utilizzare i collegamenti del composto del tubo di qualità internazionale e l'assemblea rettangolari del bullone; Spessore d'acciaio rettangolare del tubo: over3-8mm

5) Il materiale della macchina è stato invecchiato, la superficie ruggine-sta rimuovendo la tecnologia per rimuovere i punti della ruggine e lo strato di superficie dell'ossido, lo strato inferiore è stato spruzzato con l'iniettore a resina epossidica di prima scelta e la superficie è stata spruzzata con la pittura di prima scelta dell'automobile.

• Punti di lavoro dettagliati::

Il processo di lavoro di tutto può essere compiuto tramite controllo automatico dello SpA o controllo manuale. Il modo di alimentazione manuale è pricipalmente adatto ad adeguamento ed a manutenzione dell'attrezzatura. Ogni azione può essere completata indipendente o può essere usata per lavoro normale. Dopo avere dato il segnale di carico (manuale ed automatico), il braccio gira verso l'alto circa 95 gradi attraverso il meccanismo del capovolgimento e l'intera macchina si avvi muoversi in avanti. Quando il dispositivo di induzione sul braccio tocca il vetro, l'intera macchina smette di camminare. Il sistema di vuoto funziona, il vetro è succhiato dal pollone attraverso i sistemi di vuoto. Quando la pressione di vuoto raggiunge la pressione stabilita, le fermate del pulsometro. Il meccanismo telescopico della biella del pollone solleva il vetro indietro e su 80 millimetri tramite il motore disollevamento. Smettendo affinchè circa 1,5 secondi si assicuri il vetro è succhiato su, il grande braccio guidato da un motore per invertire il vetro al rullo della trasmissione. La tazza di aspirazione sotto il vetro comincia a soffiare ed il meccanismo telescopico della biella fa la tazza di aspirazione e la caduta di vetro allo stesso tempo. Quando il vetro cade sul rullo del trasportatore, l'arma leggera continua a cadere, il vetro è separato dalla tazza di aspirazione ed il trasportatore comincia inviare lo strato di vetro alla parte frontale della caricatrice e della fermata al punto del segnale. Poi l'intera struttura si muove automaticamente per trovare la posizione e le fermate zero. Aspettando il segnale dalla tavola tagliente, il vetro può essere inviato alla tavola tagliente alla stessa velocità come il nastro trasportatore sulla tagliatrice. Dopo che il vetro è spedito, ripetere automaticamente il ciclo del lavoro. La macchina può selezionare qualunque posizione secondo lo spessore di vetro richiesto.

• Parametro tecnico:

• , Dimensione dello strato: Dimensione minima: 2400 *1500mm (singolo caricamento laterale)
• , Dimensione di carico massimo: 6100 x 3300 millimetri
• , Spessore di vetro dello strato: 3 ~ 19mm
• , Profondità di lavoro di assorbimento: 700 millimetri
• , Velocità di camminata dell'ascissa: 5-25m/min (regolabile)
• , Velocità di camminata dell'asse y: 8-12 m/min (regolabili)
• , Trasportando velocità: 5-25m/min (regolabile)
• , Numero delle armi di vibrazione: 12 armi (doppio caricamento laterale)
• , Numero di singoli polloni del braccio: tre
• , Tipo di carico: Doppio caricamento laterale
• , Ciclo operativo: 60S (30S per ogni posizione supplementare)
• , Alimentazione elettrica dell'installazione: AC380V/50HZ (le circostanze speciali possono essere regolato secondo i requisiti di cliente)
• , Potere di totale dell'installazione: 8-17 chilowatt
• , Aria compressa: 0.6-0.8 Mpa;
• , Vuoto: -50-99 Kpa (regolabile secondo spessore di vetro)
• , Altezza della tavola di funzionamento: 900 + 20mm
• , Dimensione della macchina: 4650 x 2980 x 900mm
• Configurazione degli apparecchi elettrici:

1), regolatore dello SpA: Delta;

2), convertitore di frequenza: Delta;

3), schermo commovente: Delta;

4), commutatore del contattore: Schneider;

5), interruttore: Chint;

6), alimentazione elettrica di commutazione: Delta;

7), trasformatori di controllo: Chint;

8), elettrovalvola principale: Airtac;

9), commutatore fotoelettrico: Guangchuan/puruide/aotongmike;

10)Commutatore di prossimità: Guangchuan/puruide/aotongmike;

Nota: Secondo la data di consegna ed il miglioramento tecnico, la società di produzione riserva il diritto di sostituire le parti della stessa marca livellata.
