Dettagli:
|
Nome di produzione: | Linea di trasformazione d'isolamento di vetro | Dimensione di vetro massima: | 2500mm*3500mm |
---|---|---|---|
Dimensione di vetro minima: | 400mm*280mm | Spessore di vetro: | 3 - 15mm |
Lavatrice: | Acciaio inossidabile | Pressa di stampaggio: | Punti regolabili |
Garanzia: | 1 anno | Marca: | Vetro di Lijiang |
Evidenziare: | linea della finestra di vetro di 15mm che fa macchina,linea della finestra di 400mm*280mm che fa macchina |
Linea di produzione verticale di vetro del doppi vetri con la funzione facoltativa di riempimento del gas dell'argon
linea della finestra di vetro che fa macchina per doppio vetro con la funzione facoltativa di riempimento del gas dell'argon
I dettagli presentano del LJBZ2535G

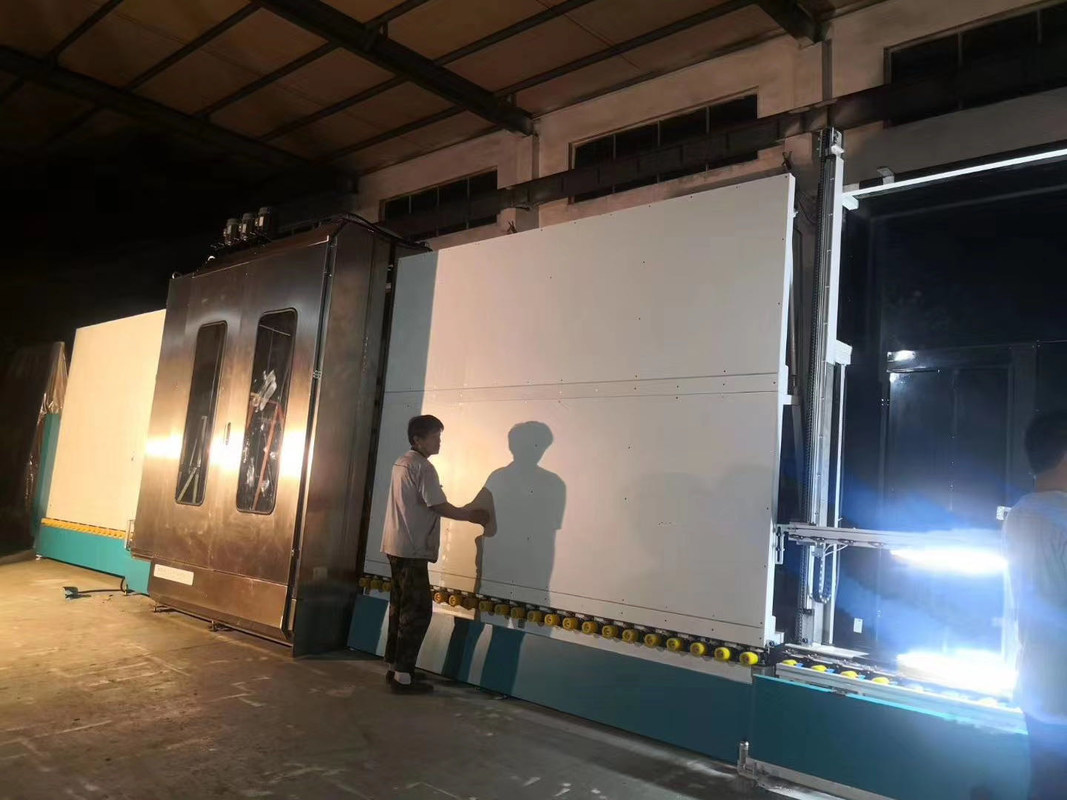

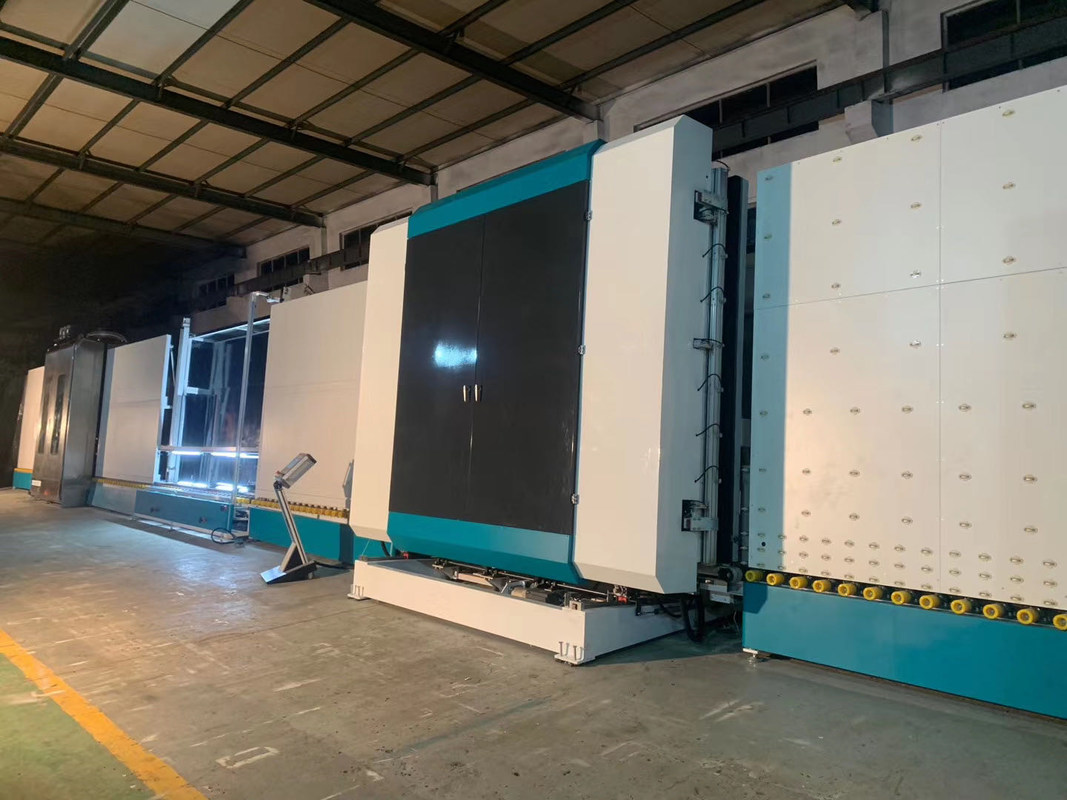

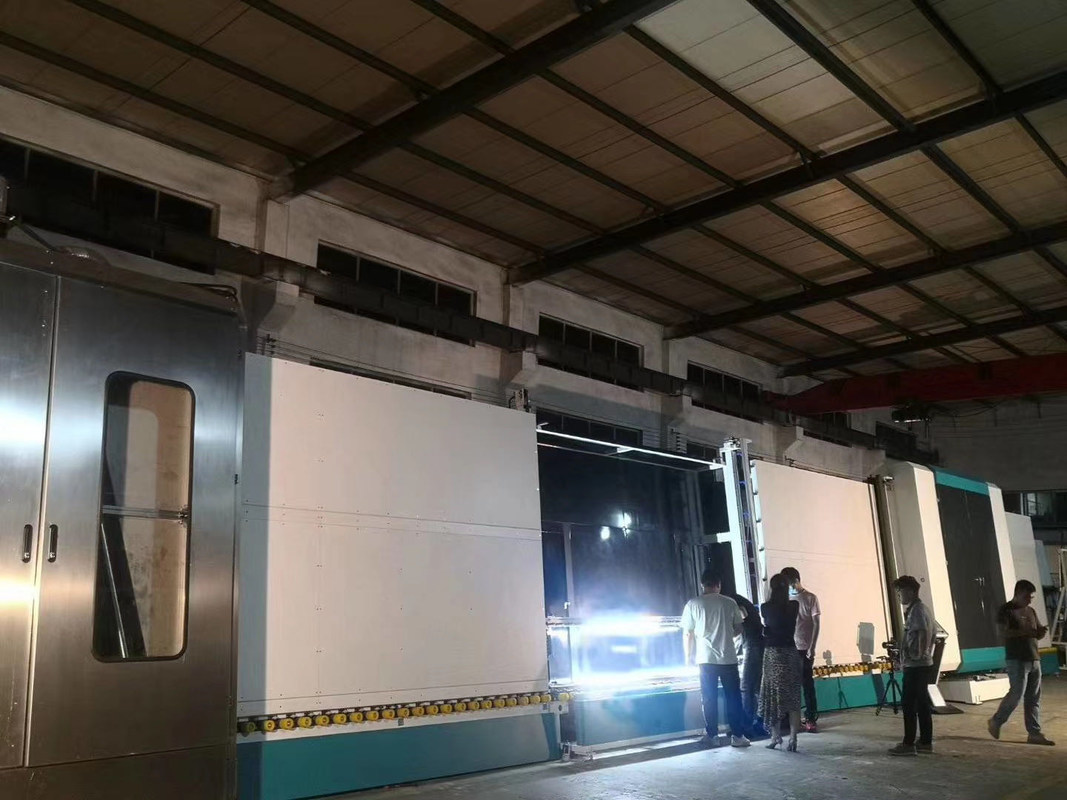

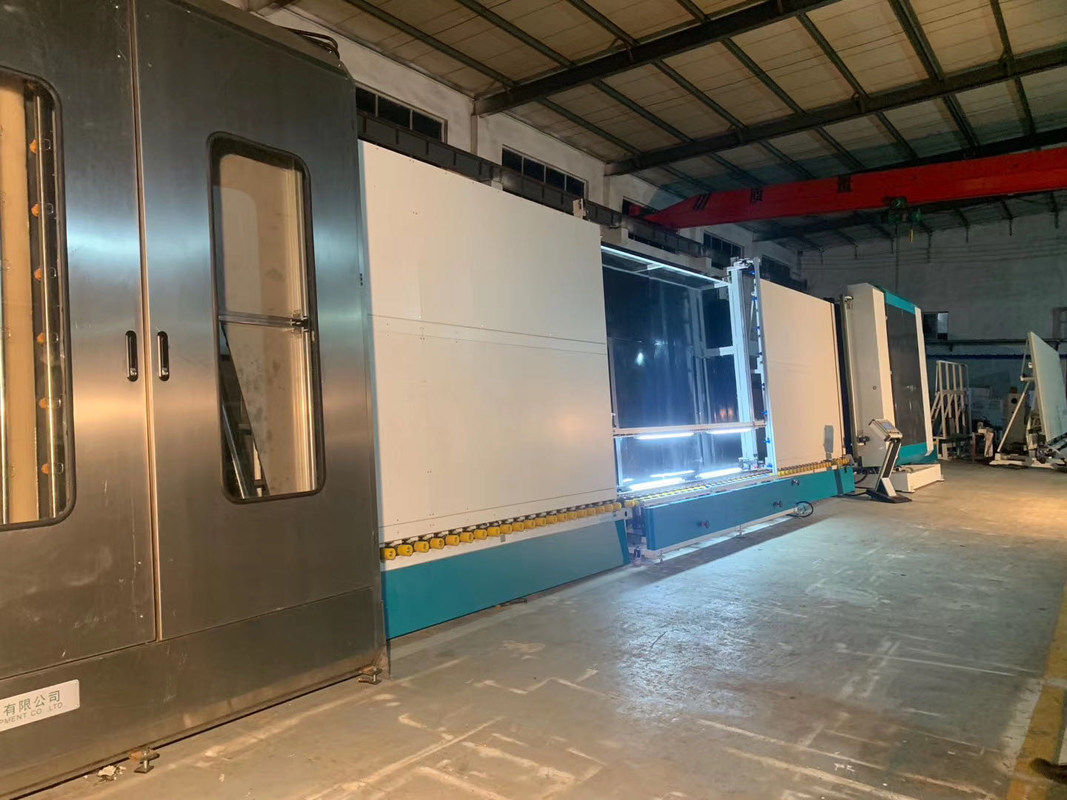

La linea di trasformazione di vetro d'isolamento di riempimento del gas dell'argon ha 7 sezioni completamente:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
• una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
• lavatrice 02
Caratteristica principale:
• Usi 6 spazzole molli con i capelli molli di 0.1mm per pulire il vetro basso-e
•Prelavaggio (facoltativo)
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco) e la dimensione dello scarico dell'aria è ha regolato dall'ornitorinco di alluminio di profilo. Ciò può ridurre il numero delle viti di adeguamento, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
•La larghezza del coltello di aria può essere automaticamente regolato secondo lo spessore
•Scatola di operazione con l'esposizione di velocità di lavaggio, che può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento dell'acqua
•Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
• una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Il vantaggio speciale del bordo premente di vetro:
Caratteristica principale:
• (2500mm * 3500mm) il vetro d'isolamento extra-lungo può essere compresso due volte
• Adotti un nastro trasportatore per trasferire il vetro e per utilizzare il servomotore per spingere il vetro
• Il piatto di Presser può essere aperto per manutenzione facile
• Macchina regolabile della stampa della struttura per garantire tempo di impiego duraturo
• Alto effetto di sigillatura e materiale da otturazione automatico del gas dell'argon con il contenuto elevato dell'argon
• Le zone sono installate per riempire i vetri graduati differenti di metodi di sigillatura di seguito per ridurre la perdita dell'argon
• Può fissare il valore di gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |
Caratteristiche principali della linea veloce eccellente di IG
• Due IGUs possono essere premuti contemporaneamente e riempito di gas, ogni IGU può essere riempito di gas dell'argon più di di 90%
• Premendo il IGU due volte, potete impedire la parte urgente la perdita della sua forma. Può raggiungere 27 secondi per ogni doppio vetro di 1m * di 1m, che notevolmente migliora l'efficienza del lavoro.
Linea di trasformazione ad alta velocità di IG, brevettata in Cina nel 2019
• Risolve il problema di aspettare il robot di sigillatura per lavorare. Un lavoratore installa due strutture del distanziatore su due IGUs
• Misura automatica della dimensione di vetro ed identificare facendo uso del sistema del ERP (facoltativo) (identificare può essere precomprime e la post-stampa)
• Dalle parti di trasferimento per premere le parti, ogni parte è divisa
• Adatto a fabbricazione in serie nella fabbrica. Alta velocità eccellente
