Dettagli:
|
nome: | Tavole di taglio del vetro | Dimensione del vetro: | 2600*2000 |
---|---|---|---|
Taglio della velocità: | 0-200m/min | Tensione di alimentazione elettrica: | 380V/50Hz |
Servo sistema: | Servomotore di Yaskawa | Spessore di vetro: | 3 - 19mm |
Taglio dell'accuratezza: | ±0.15 | ||
Evidenziare: | Tabelle di taglio del vetro di CNC 200m/min,Tabelle di taglio del vetro di CNC di 19mm,Tabelle 200m/min di taglio del vetro di CNC |

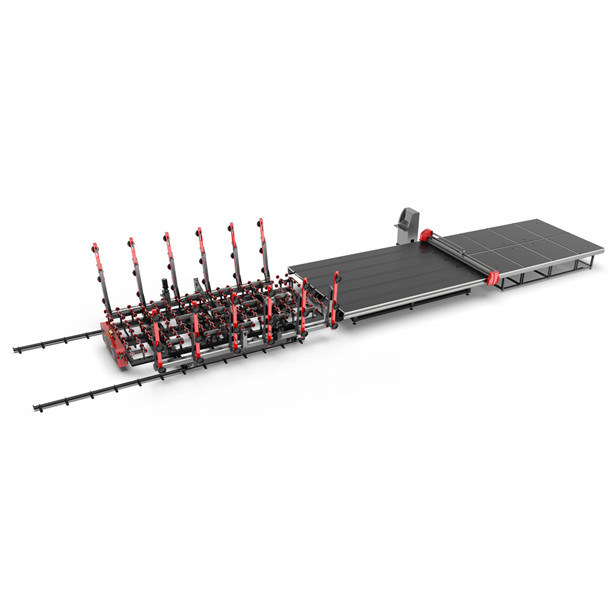

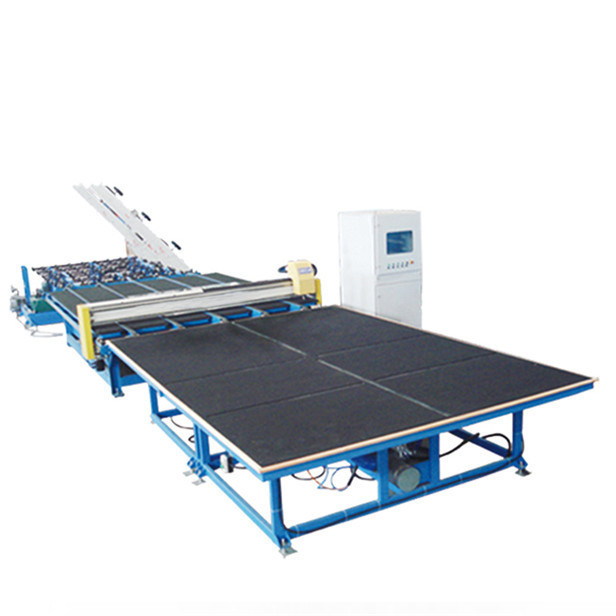

1. Panoramica delle tavole di taglio del vetro
Il principio di lavoro delle tavole del taglio del vetro è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sui movimenti del supporto della taglierina lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, cutc lo strato. Il CA che avanzato il servomotore è utilizzato nella parte dell'azionamento, regolatore di moto di CNC è utilizzato nella parte di controllo della macchina.
2. Composizione in tavola di taglio del vetro:
Tavole automatiche di taglio del vetro: Consiste del meccanismo del telaio, meccanismo del fascio, meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, il meccanismo di posizionamento di lettura fotoelettrica ed il sistema di controllo elettrico.
3. Caratteristica della taglierina di vetro
1, guida lineare silenziosa ad alta velocità è adottato per la ferrovia di guida, che ha alta accuratezza tagliente ed a basso rumore.
2, con l'analisi del software professionale della struttura, l'attrezzatura assicurano la stabilità, equilibrio dinamico, forza meccanica per raggiungere la partita più perfetta ed assicurano che la struttura della tavola non sia deformata.
3, servomotore giapponese avanzato di Ankawa sono utilizzati nella parte movente, che rende l'attrezzatura affidabile, errore piccolo ed efficiente.
4, il materiale del telaio sono saldati e costituiti dall'acciaio manganese-contenente standard nazionale del ponte della sezione (Q345A) dopo il trattamento invecchiante. Le proprietà meccaniche, la plasticità e le proprietà di saldatura complete di questo genere di acciaio sono buone. La struttura è elaborata complessivamente e la stabilità e l'accuratezza dell'attrezzatura notevolmente sono migliorate temperando il trattamento invecchiante per assicurare la stabilità del prodotto. Dopo il processo speciale di rimozione della ruggine, i punti della ruggine e lo strato di superficie dell'ossido sono rimossi. Il cappotto superiore è spruzzato con l'iniettore a resina epossidica di prima scelta ed il cappotto superiore è spruzzato con la pittura di prima scelta dell'automobile.
5, disposizione ragionevole dei cavi e tubi di gas integrati e sigillamento completo
6, il dispositivo hanno una funzione risistemata chiave. Può completare tutte le preparazioni prima di cominciare automaticamente cliccando sul touch screen, che notevolmente migliora l'efficienza del lavoro.
7, elettrovalvola a solenoide proporzionale giapponese di SMC sono usati per il taglio del riso. La pressione è automaticamente regolato secondo lo spessore di vetro. La testa di taglierina gira 360 gradi e la tomaia ed abbassare i tagli attenuanti della taglierina (tutta la linea retta e tutti i tipi di speciale hanno modellato il vetro possono essere tagliati esattamente).
8, azionamento ad alta velocità del doppio motore (grande servo di Yaskawa di inerzia) assicurano il taglio la velocità e della fluidità
9, dispositivo del trasportatore, dispositivo di trasmissione automatica, convenienti sincroni affinchè la trasmissione di vetro, il regolamento di velocità di conversione di frequenza, stabile e facile superiori e più bassi ottimizzino la velocità della trasmissione
10, funzione della compensazione, compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo
11, la testa del coltello sono forniti della funzione della protezione del coltello. Se la testa del coltello cade fuori del vetro o della lacuna di vetro, il programma si ferma automaticamente, efficacemente prevenendo danni to le parti ed il vetro.
12, dispositivo di posizionamento, sistema di posizionamento di lettura fotoelettrica
parametro 4.Technical
Dimensione massima | 2600X2000mm |
Spessore | 3~19mm |
Taglio dell'accuratezza | ±0.15 |
Taglio dell'accuratezza di vetro a forma di speciale | ±0.20 |
Taglio della velocità | 0-200m/min |
Trasporto della velocità | 0-25m/min |
Dimensione della macchina | 9600X2800X900±20mm |
Altezza della tavola di funzionamento | 900mm±20mm |
Peso | 2600kg |
Potere totale di attrezzatura | 5-8kw |
5.Equipment configurano
parte 6.Software
1) L'interfaccia uomo-macchina è semplice e generosa, l'adeguamento di parametro è semplice, i parametri che devono essere modificati dagli operatori sono di meno, semplici ed intuitivi ed i requisiti degli operatori sono bassi.
2) Velocità di marcia veloce, andamento privo d'intoppi, alta accuratezza di controllo, struttura di regolatore modulare;
3) Il modo di taglio della conduttura, il modo tagliente di posizionamento fotoelettrico ed il modo diretto di taglio sono fissati liberamente con le opzioni. Il modo ed il modo di funzionamento taglienti automatici dell'aria possono essere commutati in qualunque momento durante l'elaborazione.
4) Inseguimento e visualizzazione in tempo reale del percorso di elaborazione, registrazione tempestiva delle coordinate di moto, stato di asse, stato I/0, registrazione automatica della diagnosi dei guasti ed allarme;
5) L'incastramento grafico delle biblioteche che programma, seleziona a forma di speciale a partire dalla biblioteca, ha fissato i parametri pertinenti, elaboranti la quantità, incastramento automatico, generante elaborando la traiettoria;
6) Ricevi vario software eccellente d'elaborazione del pacchetto dei documenti, archivio di AUTOCAD DXF, il sistema ha suoi propri grafici che pubblicano il software (esattamente lo stesso del metodo di pubblicazione di Paul);
7) Programmazione grafica di incastramento delle biblioteche, selezionante forma anormale a partire dalla biblioteca, fissando i parametri pertinenti, elaboranti quantità, incastramento automatico, generante elaborando traiettoria;
8) Stoccaggio completo delle azione di vetro di pressione, una volta che la pressione di taglio di ogni spessore della specificazione è input e risparmiato, può direttamente essere invocato;
9)La funzione di posizionamento fotoelettrica, secondo l'angolo reale di deviazione e di posizione, regola automaticamente il taglio;
10) la funzione di separazione dei file di classe di DXF, compreso il punto più vicino, punto di ingresso, o dai grafici colora opzioni in senso orario, in senso antiorario di separazione ed altre. Liberi il commutatore fra il taglio monofase ed il taglio bidirezionale è realizzato.
11) Tutti i tipi di protezione: compreso il limite morbido e duro, limite di pressione della taglierina, controllo esterno dell'arresto di emergenza ecc.
12) Funzione della compensazione: compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo;
Prodotto relativo
Bordo verticale astuto che cancella macchina LJCM2545
Caratteristica principale
• Accesso di vetro bidirezionale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Automaticamente dimensione di misura
• Automaticamente distinguere superficie bassa-e
• La soppressione del bordo è regolabile
• La testa può essere 360° rotante
• Dispositivo automatico sicuro e completo
• Sei sistemi di controllo dei servi
• Il sistema di controllo intelligente, può riconoscere il processin in lotti
Dati tecnici
Dimensione d'elaborazione di vetro massima | 2500*4500mm |
Dimensione d'elaborazione di vetro minima | 400*280mm |
Spessore di vetro | 3-15mm |
Diametro della mola | 200mm |
Altezza di sollevamento | 500mm |
Bordo che cancella larghezza | 10-50mm |
Velocità della trasmissione | 1. 29m/min |
Bordo che cancella velocità | 2-29m/min |
Larghezza della mola abrasiva | 10/12/15 di millimetro |
Spessore di vetro | 3 - 15mm |
Velocità della mola | 0~3000r/min |
Consumo dell'aria totale | 100L/ min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50Hz 3.35KW |
Dimensione | Dimensioni: 9700×2500×3400mm |
Peso totale | 3700KG |
