Dettagli:
|
Nam di produzione: | Linea di trasformazione di vetro isolata automatica | Dimensione massima del rifornimento di carburante: | 2500*3200mm |
---|---|---|---|
application: | Doppio vetro, vetro triplo | Controllo: | Controllo dello SpA |
Spessore di vetro d'isolamento: | 60mm | Motore: | Simens |
Contenuto di gas: | >90% | ||
Evidenziare: | linea di trasformazione di vetro isolata 60mm,10m/linea di trasformazione isolata min di vetro,macchinario fabbricante di vetro di 2500*3200mm |

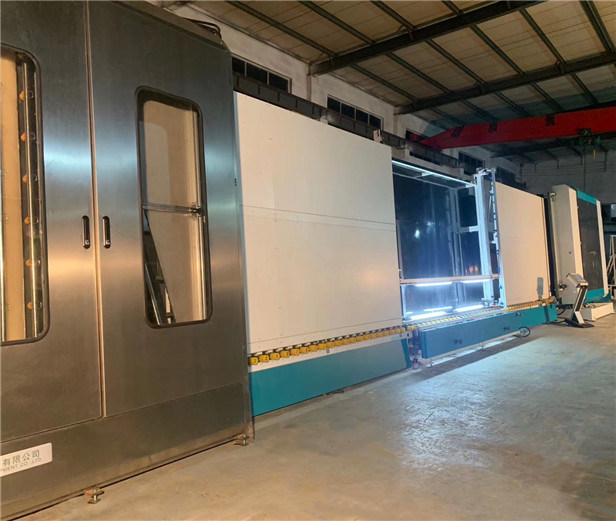

Panoramica della linea di produzione di vetro isolata automatica
La linea di produzione di vetro isolata scopo principale è di creare la qualità di qualità superiore, di fornire ai clienti l'ultima tecnologia di produzione, per migliorare l'efficienza di produzione, per comprimere i costi di produzione e produrre i massimi benefici.
Caratteristiche principali:
• La linea di produzione di vetro isolata ha 7 sezioni: una sezione di 01 trasferimento; lavatrice 02; una sezione di 03 scarichi; 04 ispezione e sezione dell'installazione; una sezione di 05 trasferimenti; 06 che premono e sezione di riempimento; una sezione di 07 scarichi
• Sistema di controllo dello SpA, interfaccia del touch screen
• Facendo uso dei servomotori di Siemens
• Applicabile per produrre doppio vetro, vetro triplo
• Vetro di punto con i bordi facoltativi ed il vetro a forma di
Dettagli della linea di produzione di vetro d'isolamento
• una sezione di 01 trasferimento
Rilevazione automatica del film basso-e offline
• sezione lavante 02
Vantaggi:
• Prelavaggio (facoltativo)
• Facendo uso di 3Pairs delle spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Materiale di acciaio inossidabile
• Sistema europeo del silenziatore
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro.
• una sezione di 05 trasferimenti
Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Vantaggi:
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• La concentrazione in gas può raggiungere più di 90%
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di produzione di vetro d'isolamento con gas che riempie online |
Parametri di tecnologia
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
