Dettagli:
|
Nome di produzione: | Linea di trasformazione di vetro d'isolamento con rifornimento di carburante | Dimensione di vetro massima: | 2500*3500 |
---|---|---|---|
Dimensione di vetro massima per il gas di riempimento dell'argon: | 2500*3200 | Dimensione di vetro minima: | 250*450 |
Spessore di vetro: | 3 - 15 millimetri | Spessore di vetro isolato: | 50mm |
Gas di riempimento dell'argon: | dal sollecitare bordo | Garanzia: | 1 anno |
Evidenziare: | 250*450 linea di vetro d'isolamento macchina,linea di vetro d'isolamento macchina di 50mm,Lavatrice di vetro del gas dell'argon |

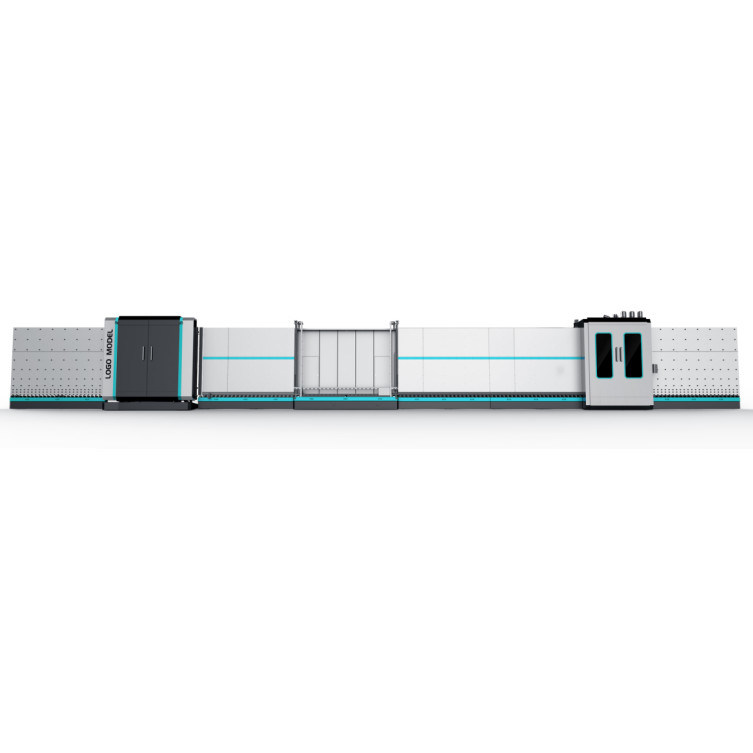

Una linea di vetro d'isolamento macchina della garanzia di anno con il gas di riempimento dell'argon online automaticamente

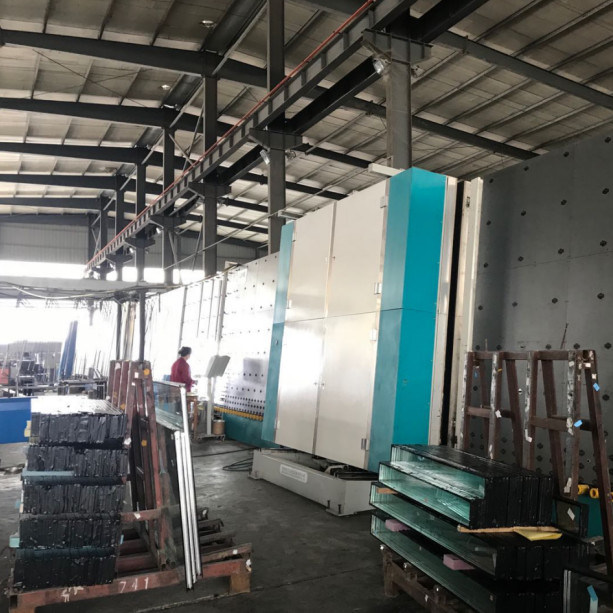

La linea di produzione di vetro d'isolamento verticale di LJBZ2535G ha le seguenti funzioni: Lavando vetro, installando struttura di alluminio, premendo le unità normali di IG, premendo le doppie unità di IG, prementi le doppie unità di tre-strati IG.
LJBZ2535G è un'attrezzatura speciale nella produzione di vetro d'isolamento con la striscia di alluminio, che presenta tanti vantaggi, quale la piccola orma, alta efficienza, la prestazione affidabile, manutenzione conveniente ecc.
Caratteristiche principali:
• La linea ha 7 sezioni:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
• Sistema di controllo dello SpA, interfaccia del touch screen
• Facendo uso dei servomotori di Siemens
• Applicabile per produrre doppio vetro, vetro triplo
Funzioni facoltative:
• Vetro di punto con i bordi facoltativi
• Vetro a forma di
• Gas di riempimento dell'argon automaticamente
• tecnologia digalleggiamento per trasferire vetro
per impedire il vetro la contaminazione dalle ruote e lasciando le tracce per migliorare l'alta qualità della produzione di IG.
• Premendo e riempiendo 2 pezzi di unità di IG, completamente 8 sezioni
Caratteristiche principali
• Due pezzi di IGU potrebbero essere premuti ed il gas riempito una volta nel tempo, ogni IGU potrebbe riempire il gas dell'argon più di 90%
• Può meglio essere impedita la parte premere da essere non in forma premendo due pezzi di IGU una volta nel tempo. Può raggiungere 27s per ciascuno il doppio vetro di 1m*1m, migliorare l'efficienza del lavoro altamente
• Linea di trasformazione ad alta velocità di IG, abbiamo ottenuto i diritti di brevetto in Cina nel 2019
• Soluzione del problema di aspettare lavorare al robot di sigillatura. Installando due strutture del distanziatore per due IGU da un operaio
• Automaticamente dimensione del cilindro graduato ed identificare (identificare può essere permessa prima della pressatura e dopo la pressatura) con il sistema del ERP (facoltativo)
• Dalla parte di trasferimento a premere la parte, ogni parte è divisa
• Adatto a fabbricazione in serie in una fabbrica. Velocità ultraveloce
I dettagli presentano del LJBZ2535G
• una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
• lavatrice 02
Caratteristica principale:
• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Prelavaggio (facoltativo)
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
• una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro di minuto | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 50mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Servomotore per il vetro di punto | Il Giappone | FUJI |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
Touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Motore della spazzola | La Cina | QINGHUA |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Linea di IG senza rifornimento di carburante online |
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |
