Dettagli:
|
Nome di produzione: | Sigillanti di vetro d'isolamento che sigillano la macchina del robot | Dimensione di vetro massima: | 2500mm*4000mm |
---|---|---|---|
Dimensione di vetro minima: | 400mm*300mm | Spessore di vetro: | 12-56mm |
Lavatrice: | Acciaio inossidabile | Pressa di stampaggio: | Punti regolabili |
Garanzia: | 1 anno | Marca: | Vetro di Lijiang |
Evidenziare: | Sigillanti automatici che sigillano robot,Sigillanti verticali che sigillano robot,Sigillanti di vetro d'isolamento che sigillano robot |

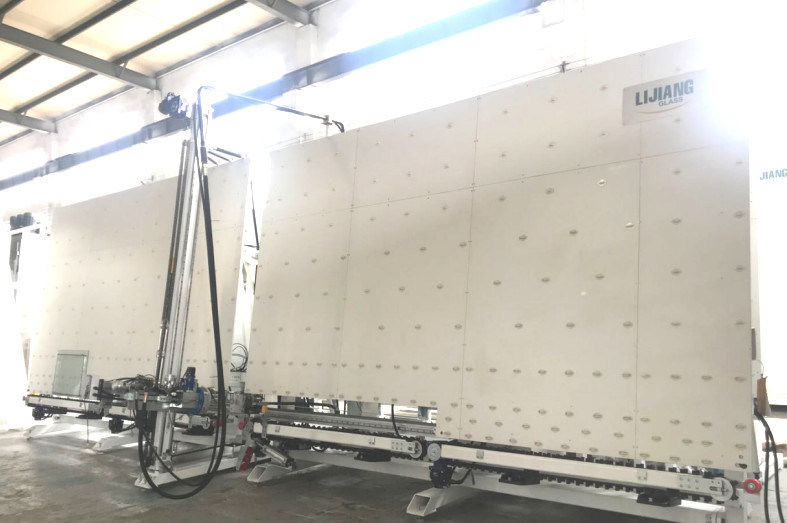

Sigillanti di vetro d'isolamento verticali automatici che sigillano la macchina del robot
Caratteristiche principali della macchina di sigillatura di vetro d'isolamento del robot:
• Controllo di sistema del servo del Giappone Yaskawa, macchina piena di alto-efficienza ed automatica di sigillamento
• 4 sezioni, vetro di immagazzinamento nella latta
• Cinghia di sincronizzazione Adopt, trasferimento regolare e posizione accurata
• Automaticamente angoli di vetro di riparazione con la ruspa spianatrice ed il rullo
• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)
• Ogni automatico-funzione è con l'operazione manuale
• Può ricoprire il doppio vetro
• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)
• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)
• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone
• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto
• Può essere collegato con la linea di trasformazione di vetro isolare
• Con la funzione di esame di codice (facoltativa)
Specificazione del robot di sigillatura di vetro d'isolamento
Modello | LJTJ2540D |
Potere di tensione | 380V 13KW |
Pressione d'aria | 0.5~0.7Mpa |
Pressione d'espulsione | 32Mpa |
Dimensione di Max.Glass | 2500*4000mm |
Dimensione di Min.Glass | 400*300mm |
Spessore di vetro | 12~56mm |
Velocità di lavoro | 5~40m/min |
Dimensione globale | 11000*1500*4500mm |
2,2 rumore della macchina
Livello di pressione sonora di classificazione A | |
Stato di attesa | Stato di lavoro |
db 50 | db 85 |
Funzione e caratteristica della macchina di sigillatura di vetro d'isolamento
la macchina 1.The è adatta ad impresa d'elaborazione profonda di vetro, alta automazione, riduce l'intensità di lavoro, conserva la manodopera, migliorare l'efficienza di produzione
2. intera macchina adottare l'interfaccia uomo macchina del touch screen, con la funzione di memoria.
il sigillante del rivestimento 3.After, il bordo di vetro e l'angolo è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo
4. Facendo uso di due insiemi dell'impianto di alimentazione indipendente del sigillante (miscelatore compreso), due generi di sigillanti commutano facilmente velocemente, nell'operazione del un-bottone (modello II)
la larghezza 5.The della macchina è 1.5m, piccola superficie coperta, risparmia lo spazio
6. La terza sezione può depositare il vetro per migliorare l'efficienza efficacemente
7.The che la più piccola dimensione di vetro d'isolamento può essere elaborata è 400*300mm
anti dispositivo di didascalia 8.Equipped nel miscelatore
9. Il sistema del servocomando adotta la marca di fama mondiale (Giappone YASKAWA), la prestazione è stabile
10. trasmissione dell'asse per fare il vetro che è trasferito uniformemente con il posizionamento accurato.
11. il tipo cinghia di trasmissione dello speciale V per evitare il sigillante che attacca sulla cinghia, assicura il bordo di vetro pulito, il tipo blocco di V è variabile.
12. I pezzi di ricambio sono prodotti con l'alta normalizzazione e l'alta precisione, assicura che la macchina possa essere utilizzata con la stabilità a lungo termine
13.Suitable per la verniciatura tripla.
la ruota 14.Conveying sul piano di sostegno adotta la ruota incastonata, per assicurarsi il vetro è trasportata uniformemente
Dati tecnici
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro minima | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
CPU | Il Giappone | YASKAWA |
Componente di bassa tensione | La Germania | SIEMENS |
Binario di guida | Taiwan | HIWIN |
Alimentazione elettrica di commutazione | Taiwan | Mw |
Commutatore del sensore | La Corea | AUTONICS |
Componente pneumatica | Il Giappone | SMC |
Touch screen | La Cina | GAOSHAN |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
Prodotto relativo del VETRO di LIJIANG
Linea di produzione verticale di vetro del doppi vetri con la funzione facoltativa di riempimento del gas dell'argon
I dettagli presentano del LJBZ2535G
La linea di trasformazione di vetro d'isolamento di riempimento del gas dell'argon ha 7 sezioni completamente:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
• una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
• lavatrice 02
Caratteristica principale:
• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Prelavaggio (facoltativo)
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Sistema europeo del silenziatore
• Materiale di acciaio inossidabile
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
• una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Il vantaggio speciale del bordo premente di vetro:
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento lungo Ultra può essere compresso due volte
• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro
• La placca a pressione può essere aperta per manutenzione facile
• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo
• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon
• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon
• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |
Caratteristiche principali della linea veloce eccellente di IG
• Due pezzi di IGU potrebbero essere premuti ed il gas riempito una volta nel tempo, ogni IGU potrebbe riempire il gas dell'argon più di 90%
• Può meglio essere impedita la parte premere da essere non in forma premendo due pezzi di IGU una volta nel tempo. Può raggiungere 27s per ciascuno il doppio vetro di 1m*1m, migliorare l'efficienza del lavoro altamente
• Linea di trasformazione ad alta velocità di IG, abbiamo ottenuto i diritti di brevetto in Cina nel 2019
• Soluzione del problema di aspettare lavorare al robot di sigillatura. Installando due strutture del distanziatore per due IGU da un operaio
• Automaticamente dimensione del cilindro graduato ed identificare (identificare può essere permessa prima della pressatura e dopo la pressatura) con il sistema del ERP (facoltativo)
• Dalla parte di trasferimento a premere la parte, ogni parte è divisa
• Adatto a fabbricazione in serie in una fabbrica. Velocità ultraveloce
