Dettagli:
|
Nome di produzione: | Sigillanti di vetro d'isolamento che sigillano la macchina del robot | Dimensione di vetro massima: | 2500mm*4000mm |
---|---|---|---|
Dimensione di vetro minima: | 400mm*300mm | Spessore di vetro: | 12-56mm |
Lavatrice: | Acciaio inossidabile | Pressa di stampaggio: | Punti regolabili |
Garanzia: | 1 anno | Marca: | Vetro di Lijiang |
Evidenziare: | Macchina verticale di sigillamento del doppi vetri,Macchina di vetro del doppi vetri verticale,macchina di sigillamento del doppi vetri di 56mm |
Sigillanti di vetro d'isolamento verticali automatici che sigillano la macchina del robot
Caratteristiche principali della macchina di sigillatura di vetro d'isolamento del robot:
• Macchina di sigillatura completamente automatica ed efficiente di controllo di sistema del servo del Giappone Yaskawa,
• 4 sezioni, possono immagazzinare il vetro
• Facendo uso di una cinghia sincrona, di una trasmissione stabile e di un posizionamento accurato
• Utilizzi la ruspa spianatrice ed il rullo per riparare automaticamente gli angoli di vetro
• Misura automatica della dimensione e della profondità di vetro della colla (30mm)
• Ogni funzione automatica viene con l'operazione manuale
• Può essere ricoperto di doppio vetro
• il vetro a forma di speciale ha fatto un passo vetro, il vetro di triplo-strato con i bordi facoltativi (facoltativi)
• Un insieme delle pompe di innesco controlla due insiemi di sigillante (facoltativo)
• Il silicone, il polisolfuro ed i sigillanti strutturali del silicone possono essere usati

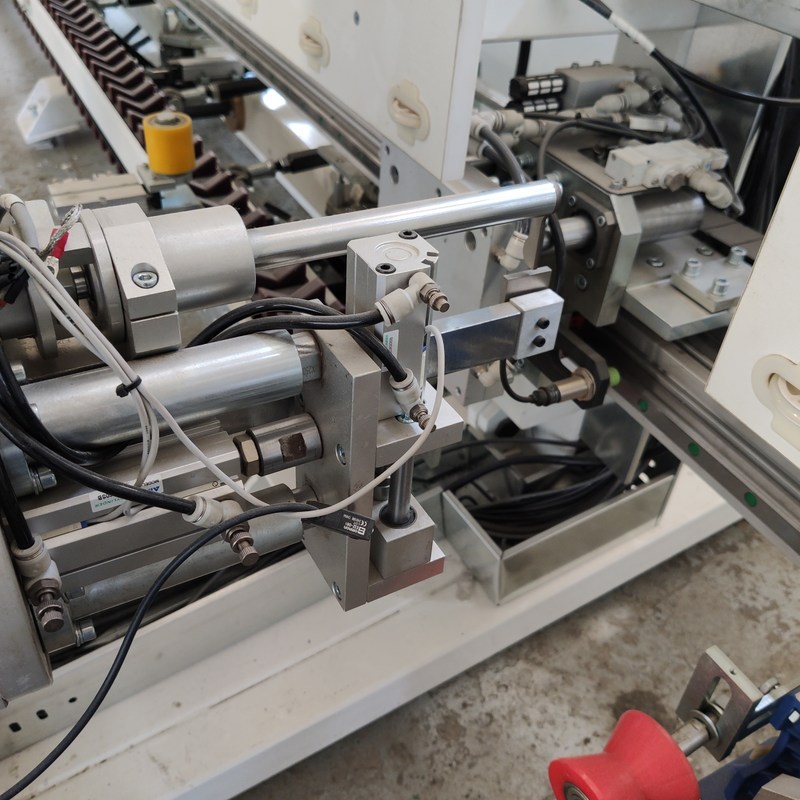

• La testa della colla è posizionata alla parte anteriore della macchina per rivestimento facile del vetro di punto
• Può essere collegato con la linea di trasformazione di vetro isolare
• Con la funzione di codice di ricerca (facoltativa)
Specificazione del robot di sigillatura di vetro d'isolamento
Modello | LJTJ2540D |
Potere di tensione | 380V 13KW |
Pressione d'aria | 0.5~0.7Mpa |
Pressione d'espulsione | 32Mpa |
Dimensione di Max.Glass | 2500*4000mm |
Dimensione di Min.Glass | 400*300mm |
Spessore di vetro | 12~56mm |
Velocità di lavoro | 5~40m/min |
Dimensione globale | 11000*1500*4500mm |
2,2 rumore della macchina
Livello di pressione sonora di classificazione A | |
Stato di attesa | Stato di lavoro |
db 50 | db 85 |
Funzione e caratteristica della macchina di sigillatura di vetro d'isolamento
1. Questa macchina è adatta ad imprese d'elaborazione di vetro, con un alto livello di automazione, riducendo l'intensità di lavoro, la manodopera di risparmio ed il miglioramento dell'efficienza di produzione
2. L'intera macchina adotta un'interfaccia uomo macchina del touch screen con la funzione di memoria.
3. Dopo la sigillatura, i quattro angoli del vetro sono pieni senza bolle e la superficie è regolare senza bordi smussati
4. Due insiemi degli impianti di alimentazione indipendenti del sigillante (mescolatura compresa del dispositivo) sono adottati ed i due generi di sigillanti possono essere commutati rapidamente e l'operazione di un-chiave è convenienti (tipo II)
5. La macchina ha una larghezza di 1.5m, una piccola orma ed economia di spazio
6. Il terzo livello può immagazzinare in anticipo il vetro, efficacemente migliorando l'efficienza
7. Il più piccolo vetro vuoto che possa essere elaborato è 400*300mm
8. Il dispositivo antibloccaggio è installato nel miscelatore
9. Il sistema del servocomando adotta una marca di fama mondiale (Yaskawa, Giappone) con la prestazione stabile
10. la trasmissione dell'asse fa la stalla di trasporto di vetro ed il posizionamento accurato.

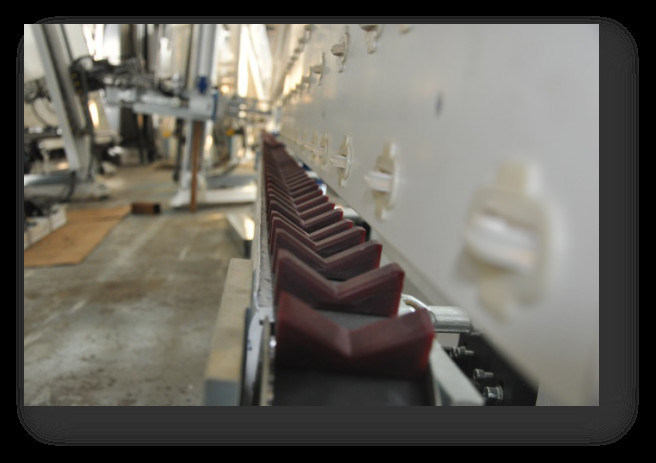

11. La cinghia di trasmissione a forma di V speciale impedisce il sigillante attaccare al nastro trasportatore ed assicura che il bordo del vetro sia pulito. Il blocco a forma di V può essere sostituito.
12. I pezzi di ricambio sono prodotti in standardizzato in e di alta precisione per assicurare l'uso stabile a lungo termine della macchina
13. Adatto a vetro di tre-strato.
14. Il piatto posteriore che trasporta la ruota adotta la ruota incastonata per assicurare il trasporto di vetro regolare
Dati tecnici
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro minima | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
CPU | Il Giappone | YASKAWA |
Componente di bassa tensione | La Germania | SIEMENS |
Binario di guida | Taiwan | HIWIN |
Alimentazione elettrica di commutazione | Taiwan | Mw |
Commutatore del sensore | La Corea | AUTONICS |
Componente pneumatica | Il Giappone | SMC |
Touch screen | La Cina | GAOSHAN |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
Prodotto relativo del VETRO di LIJIANG
Linea di produzione verticale di vetro del doppi vetri con la funzione facoltativa di riempimento del gas dell'argon
I dettagli presentano del LJBZ2535G
La linea di trasformazione di vetro d'isolamento di riempimento del gas dell'argon ha 7 sezioni completamente:
una sezione di 01 trasferimento;
lavatrice 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione di riempimento;
una sezione di 07 scarichi.
• una sezione di 01 trasferimento
Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline
• lavatrice 02
Caratteristica principale:
• Usi 6 setole molli 0.1mm e le setole molli per pulire il vetro basso-e
• Prelavi (facoltativo)
• Il nuovo coltello di aria adotta il profilo di alluminio (coltello di aria dell'ornitorinco) e la dimensione dello scarico dell'aria è regolato dall'ornitorinco di alluminio di profilo. Ciò può ridurre il numero delle viti di adeguamento, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio può visualizzare esattamente la velocità lavante (8-10m)
• Sistema di riempimento del controllo automatico della temperatura e dell'acqua del serbatoio di acqua
• Sistema di riduzione europeo di rumore
• materiale di acciaio inossidabile
• una sezione di 03 scarichi
• Vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro
• una sezione di 05 trasferimenti
• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.
• 06 che premono e sezione di riempimento
Il vantaggio speciale del bordo premente di vetro:
Caratteristica principale:
• (2500mm*3500mm) il vetro d'isolamento extra-lungo può essere compresso due volte
• Il vetro si trasporta da un nastro trasportatore ed il vetro è premuto da un servomotore
• La pressapellicola può essere aperta per manutenzione facile
• Struttura regolabile della pressapellicola per assicurare tempo di impiego lungo
• Riempito automaticamente di argon, l'effetto di sigillatura è ovvio ed il contenuto dell'argon è più elevato
• Le aree di messa a punto per riempire le dimensioni differenti di vetro ed adottano i metodi di sigillatura successivi per ridurre la perdita dell'argon
• L'indice del gas può essere fissato ed il processo di riempimento del gas può essere visualizzato sul touch screen
• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas
• La concentrazione in gas può raggiungere più di 90%
• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore
• Il gas standard è gas dell'argon
• una sezione di 07 scarichi
• Vetro di stoccaggio
• Può essere collegata alla macchina sigillare
Dati tecnici
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | La Germania | SIEMENS |
SpA | La Germania | SIEMENS |
Apparecchio elettrico di bassa tensione | La Germania | SIEMENS |
Convertitore di frequenza | La Germania | SIEMENS |
Motore di trasferimento | Taiwan | LINHAI |
Motore della spazzola | Taiwan | LINHAI |
Pompa idraulica | La Cina | LINGXIAO |
Guida | Taiwan | HIWIN |
Componenti pneumatiche | Taiwan | AIRTAC |
Calibro elettrico | La Cina | MIRAN |
Commutatore fotoelettrico | La Germania | MALATO |
Micro commutatore | Taiwan | TENDA |
Bottone e indicatore luminoso | La Francia | SCHNEIDER |
touch screen | Taiwan | WEINVIEW |
Relè intermedio | Il Giappone | OMRON |
Linea di IG con gas che riempie online |
Caratteristiche principali della linea veloce eccellente di IG
• Due pezzi di vetro d'isolamento sono pressurizzati e gonfiati contemporaneamente ed ogni pezzo di vetro d'isolamento è riempito più di 90% del gas dell'argon
• La pressatura dei due pezzi di IGU per volta può impedire meglio la deformazione del divisorio urgente. Ogni 1m*1m doppio vetro può raggiungere 27s, che notevolmente migliora l'efficienza del lavoro
• La linea di trasformazione ad alta velocità di IG, ha ottenuto il brevetto cinese nel 2019
• Risolva il problema di sigillatura del lavoro aspettante del robot. Un lavoratore installa due strutture del distanziatore per due IGUs
• Del ERP del sistema dimensione ed etichettatura di vetro di misure automaticamente (che identificano prima e dopo premere) (facoltativa)
• Dalla parte di trasporto alla parte premente, ogni parte è separata
• Adatto a fabbricazione in serie in fabbriche. Velocità veloce eccellente
