Dettagli:
|
Nome di produzione: | Linea di trasformazione d'isolamento di vetro | Dimensione di riempimento massima: | 2500mm*7000mm |
---|---|---|---|
Concentrazione in gas: | >98% | Gas: | gas dell'argon |
Garanzia: | 1 anno | Marca: | Vetro di Lijiang |
Evidenziare: | Macchina di vetro del doppi vetri di 98%,Macchina di vetro del doppi vetri del gas dell'argon,Linea di trasformazione di vetro d'isolamento del gas dell'argon |
Touch screen che aziona linea di trasformazione di vetro d'isolamento conveniente con il materiale da otturazione del gas dell'argon di 98%

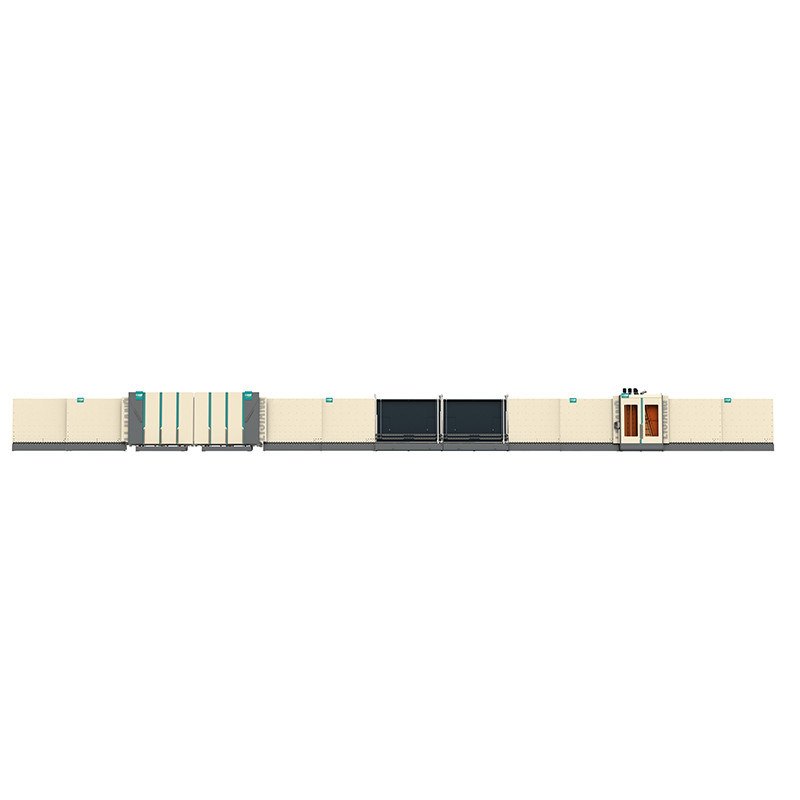

La linea di produzione di vetro d'isolamento verticale automatica di LJBZ2570PG ha le seguenti funzioni: lavando vetro piano, installando le strutture di alluminio, premendo le vetrate isolanti comuni, premendo le doppie vetrate isolanti e pressatura delle vetrate isolanti di tre-strato di doppio strato.
LJBZ2570PG è attrezzatura speciale per la produzione del vetro d'isolamento del nastro di alluminio, che presenta i vantaggi di piccola orma, della prestazione affidabile, dell'alta efficienza e della manutenzione conveniente.
Caratteristica principale della linea di produzione di vetro d'isolamento di dimensione enorme
●Interfaccia del touch screen, sistema di controllo tedesco dello SpA di Siemens
●Riconoscimento automatico di vetro rivestito e di vetro basso-e

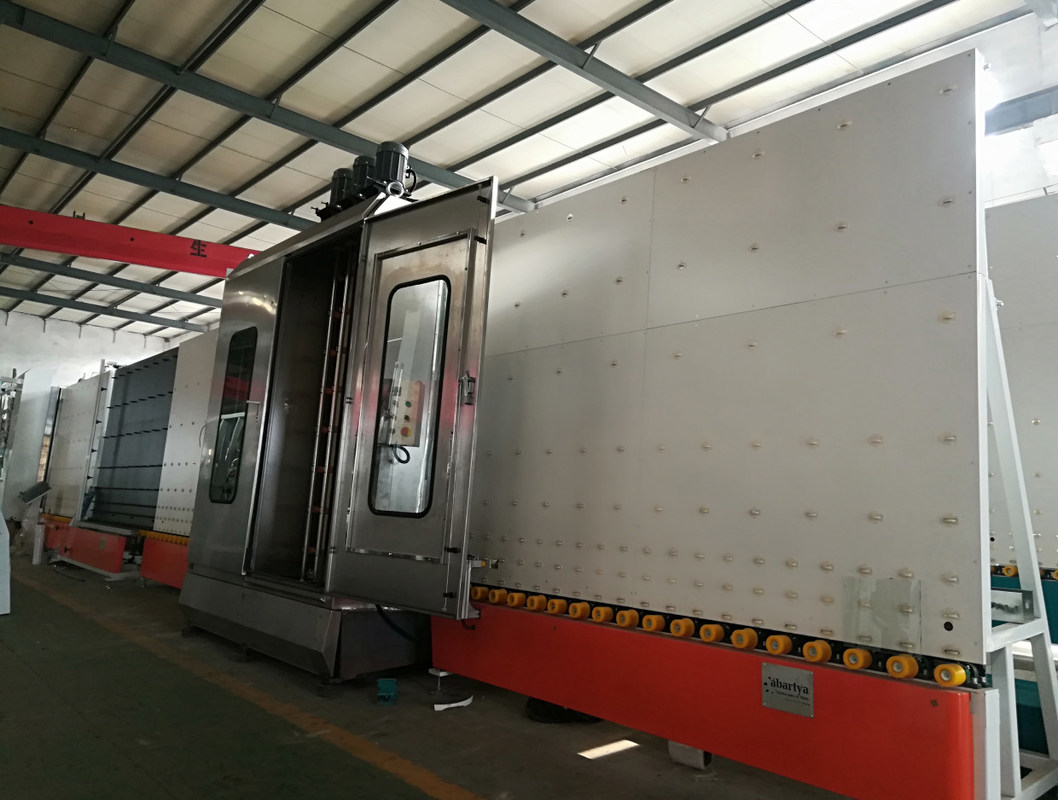

●La lavatrice adotta il dispositivo materiale ed impermeabile degli ss
Serbatoio di acqua con controllo automatico della temperatura ed acqua che arrossiscono sistema
●3 paia delle spazzole molli possono pulire il vetro basso-e online e fuori linea
●Inizio del fan e regolazione automatici di arresto
●Sistema di riscaldamento ad aria
●Sistema di riduzione di rumore
●Esposizione online di lavare velocità
●La pressapellicola regolabile, tiene la superficie della pressapellicola diritto
●Metodo del collegamento della spina di aviazione
Adatto a produzione di vetro d'isolamento triplo e di vetro d'isolamento a forma di speciale
●Lavoro intermittente intelligente per risparmiare energia
Parametri principali della linea di trasformazione di vetro d'isolamento automatica
Alimentazione elettrica | Tensione | 380 |
Frequenza | 60 | |
Potere totale | chilowatt | ≈42 |
Lavare velocità | m/min | 2~10 |
Velocità di Max.working | m/min | 45 |
Dimensione di Min.glass | millimetro | 450×280 |
Dimensione di Max.glass | millimetro | 2500×7000 |
Lavare spessore di vetro | millimetro | 3~15 |
Spessore di vetro di Max.insulating | millimetro | 60 |
Altezza di sollevamento | millimetro | 500 |
Consumo totale del gas | L/min | 1500 |
La macchina utensile di vetro d'isolamento adotta il sistema di controllo di Siemens, fornito di touch screen di alta risoluzione, l'operatore può modificare in qualunque momento i parametri di lavoro della linea di produzione e può visualizzare chiaramente lo stato di ogni input e segnale in uscita, che è conveniente per la manutenzione programmata della macchina.
LJBZ2570PG che scarica sezione.
LJBZ2500PG non è adatto a vetro a forma di arco o a vetro torto, perché l'aereo nella parte urgente è immutabile.
LJBZ2500PG è una stampa con un nuovo tipo di tecnologia di inflazione. Questa attrezzatura è adatta a gonfiatori di vetro alta tecnologia della stampa di vari gas o di gas misti. Poiché prima di ogni gas o miscela è riempito di vetro d'isolamento, il sistema di controllo individuerà il tipo di gas prestabilito (rapporto mescolantesi compreso del gas misto) e la portata.
La sezione premente di LJBZ2500PG e di gonfiamento di vetro è adatta a premere le doppie vetrate isolanti o le vetrate isolanti di tre-strato allo stesso tempo. Questa macchina può premere tutti i tipi di vetro piano (vetro rivestito compreso e vetro laminato).
LJBZ2500PG può essere usato per misurare la concentrazione in gas di vetro d'isolamento online. Lo strumento di misura davanti all'attrezzatura può misurare esattamente la dimensione e lo spessore del vetro e calcolare la quantità di gas richiesta.
LJBZ2500PG può premere simultaneamente il gas in due unità di vetro vuote con una lunghezza di meno di 1.5m, che notevolmente migliora l'efficienza di produzione, particolarmente per vetro con una lunghezza di meno di 1.5m.
Caratteristiche principali
• Due pezzi di vetro d'isolamento sono pressurizzati e gonfiati contemporaneamente ed ogni pezzo di vetro d'isolamento è riempito più di 90% del gas dell'argon
• La pressatura dei due pezzi di IGU per volta può impedire meglio la deformazione del divisorio urgente. Ogni 1m*1m doppio vetro può raggiungere 27s, che notevolmente migliora l'efficienza del lavoro
• La linea di trasformazione ad alta velocità di IG, ha ottenuto il brevetto cinese nel 2019
• Dalla parte di trasporto alla parte premente, ogni parte è separata
• Adatto a fabbricazione in serie in fabbriche. Velocità veloce eccellente
• Risolva il problema di sigillatura del lavoro aspettante del robot. Un lavoratore installa due strutture del distanziatore per due IGUs
• Del ERP del sistema dimensione ed etichettatura di vetro di misure automaticamente (che identificano prima e dopo premere) (facoltativa)
Dati tecnici
Dimensione di vetro massima | 2500mm*7000mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*7000mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 54.5KW |
spessore di vetro piano | 3-30mm |
Altri prodotti del VETRO di LIJIANG
Macchina di rifornimento del gas dell'argon con il touch screen
Questa macchina di rifornimento del gas dell'argon è macchina di rifornimento manuale, ma ha il touch screen per visualizzare quanto l'indice del gas dell'argon. E questa macchina di rifornimento può fissare quanto indice del gas volete riempire in vetro d'isolamento.
Tipi delle macchine di rifornimento del gas dell'argon
Macchina di rifornimento manuale generale del gas dell'argon & nuova macchina di rifornimento veloce del gas dell'argon
Macchina di rifornimento manuale di vetro d'isolamento del gas dell'argon per il riempimento del gas dell'argon
Il tipo di macchina di rifornimento d'isolamento astuta del gas di vetro LJCJ02 è un'attrezzatura speciale per vetro d'isolamento di riempimento. Il dispositivo dal microcomputer ed importato dal sensore per formare un sistema di controllo del ciclo chiuso, l'alto livello di attrezzatura intelligente, il controllo preciso, concentrazione pneumatica regolabile, efficienza di carico è alto, l'operazione è semplice. È essenziale più ulteriormente per migliorare la prestazione dell'attrezzatura di vetro vuota.
1. Caratteristica principale
• È usato per il riempimento dell'argon in vetro d'isolamento
• Su efficacemente, tenuto conto quattro pezzi di IGU
• Quando il gas è pieno, allarmerà automaticamente e si fermerà
• Può fissare e visualizzare i dati di indice del gas
2. Specifiche e data tecnica:
Oggetto | Valore |
Alimentazione elettrica | AC220 V 50Hz |
0.5kw | |
Dimensione di contorno | 600X400X1210mm |
Peso netto della macchina | 40kg |
3. La struttura principale di produzione
La macchina di rifornimento del gas comprende le parti dell'albero. C'è rifornimento di carburante, controllare e rilevazione. La parte del rifornimento di carburante pricipalmente comprende il circuito dello sbocco, restituisce il circuito e la valvola di regolazione. La parte del regolatore pricipalmente comprende il touch screen, l'allarme del bottone del commutatore, di controllo di selezione di gruppo di inizio, del regolatore e del cicalino. La parte di rilevazione pricipalmente comprende il sensore.
4. Gli stati di uso
fonte del gas dell'argon 1.The: pressione 0.2Mpa.
La fonte della macchina del compressore d'aria: pressione 0.4Mpa.
L'uso dell'ambiente: il ℃ 0~40, nessuna condensazione, il pannello dell'operazione ed il gruppo di regolazione non possono avere intrusione dell'acqua.
inflazione 5.Before per regolare i parametri tecnici
5,1 regoli l'argon attraversano la valvola di regolazione sul pannello, regolano il flusso dell'argon, più piccolo l'argon, più piccolo il flusso di vetro, che può migliorare l'accuratezza del sistema di controllo ed impedire il vetro rotto; è meglio da abbassare all'inizio il flusso, quando l'operatore può funzionare, per aumentare gradualmente il flusso d'aria per aumentare il tasso di carico, migliorare l'efficienza del lavoro, ma il flusso d'aria deve essere regolato al minimo nella fase iniziale di uso e poi gradualmente di aumento, ma la velocità di carico non può essere regolato troppo veloce, altrimenti l'aria e l'argon saranno danneggiati la cavità di vetro vuota dello strato di separazione riduce la concentrazione in gas e l'accuratezza di rilevazione di concentrazione in gas.
5,2 regolazione di pressione di inflazione: per evitare pressione eccessivamente alta di inflazione che danneggia il vetro di doppio strato. Dobbiamo fare la pressione di esercizio 0.2mpa, regoliamo la valvola di riduzione della pressione dell'argon nel pannello di controllo a 0.1-0.2mpa e nel caso, facciamo la fonte di aria del compressore d'aria 0.4mpa.
Fissi la tomaia ed i limiti inferiori della pressione secondo la dimensione del vetro d'isolamento e del tasso di inflazione. Quando il vetro di doppio strato è più grande di 1.5m×1.5m, la fonte di aria del compressore d'aria è giustamente regolato ad un più grande valore.
Sei, installazione ed adeguamento
6,1 l'attrezzatura è disposta costantemente e l'attenzione dovrebbe essere pagata per prevenire danni to il sistema di controllo e del regolatore cadere.
6,2 colleghi l'incavo di potere, l'interfaccia radio principale, il tubo di scarico ed il tubo di ritorno.
5. installazione ed adeguamento
5,1 l'attrezzatura ha disposto uniformemente, presta attenzione per impedire il sistema di controllo di caduta e del regolatore e di danno.
5,2 colleghi l'incavo di potere, l'interfaccia radio totale, il tubo di scarico ed il tubo di ritorno.
inflazione 7.Before per regolare i parametri tecnici
7,1 regoli la portata dell'argon tramite la valvola di regolazione sul pannello. Più piccolo l'argon, più piccola la portata di vetro. Ciò può migliorare l'accuratezza del sistema di controllo ed impedire il vetro rotto; è meglio da abbassare all'inizio la portata, quando l'operatore può funzionare, aumentare gradualmente il flusso d'aria per aumentare il tasso di carico e migliorare l'efficienza del lavoro, ma il flusso d'aria deve essere regolato al minimo nella fase iniziale di uso ed allora aumentato gradualmente, ma la velocità di carico non può essere regolato troppo veloce, altrimenti l'aria e l'argon saranno danneggiati la cavità di vetro vuota dello strato di separazione riduce la concentrazione in gas e l'accuratezza di rilevazione di concentrazione in gas.
7,2 regolazione di pressione di inflazione: per evitare pressione eccessivamente alta di inflazione che danneggia il vetro di doppio strato. Dobbiamo fare la pressione di esercizio 0.2mpa, regoliamo la valvola di riduzione della pressione dell'argon nel pannello di controllo a 0.1-0.2mpa e nel caso, facciamo la fonte di aria del compressore d'aria 0.4mpa.
Fissi la tomaia ed i limiti inferiori della pressione secondo la dimensione del vetro d'isolamento e del tasso di inflazione. Quando il vetro di doppio strato è più grande di 1.5m×1.5m, la fonte di aria del compressore d'aria è giustamente regolato ad un più grande valore.
