Macchina di rifornimento manuale per il diseccante di vetro della facciata di IGU che riempie elaborazione di vetro d'isolamento di Mahcine

Uso di riempimento di mahcine del diseccante di vetro della facciata di IGU per l'isolamento dell'elaborazione di vetro

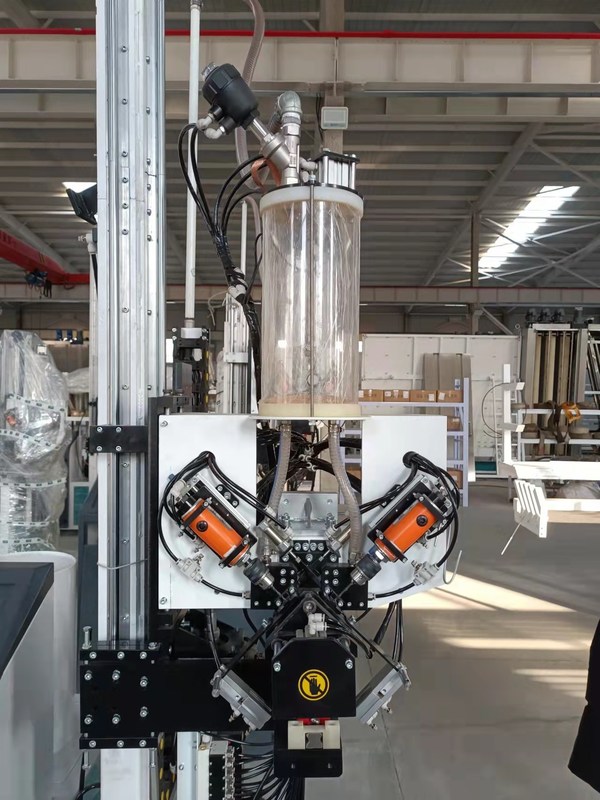

Macchina di rifornimento disseccante LJGZ 2020

Caratteristica principale

• Adotti il sistema di controllo dello SpA di Siemens

• Il setaccio molecolare può essere 0,5 – 0.9mm

• Interfaccia del touch screen, semplice e visibile

• L'altezza della macchina può essere regolato secondo la dimensione del telaio del distanziatore

• Automaticamente caricando e riempire setaccio molecolare

• Doppi tubi affinchè scaricare aumentino velocità di riempimento

• Il tempo di riempimento può essere regolato

• Automaticamente perforando, riempiendo e sigillando

• Le parti del centro sono marche importate

• Setaccio molecolare della grande particella del materiale di riempimento

Dati tecnici

Dimensione di struttura massima	2000mm*2000mm (2500mm*2500mm)
Dimensione di struttura minima	300mm*250mm
Specifiche di alluminio	6A- 27A
Fonte di aria	≥0.65MPa
Alimentazione elettrica e consumo di energia	AC220V 50Hz 1KW
Il diametro del setaccio molecolare ha avuto bisogno di	0.5-0.9 millimetro o 1,0 – 1.5mm
Dimensione	1100mm*1100mm*3600mm

Macchina transfer di alluminio della struttura LJSKJ02

Caratteristica principale

• Trasporto della struttura del distanziatore

• Funzionamento facile, semplice e flessibile

Dati tecnici

Alimentazione elettrica	380V 50Hz
Potere totale	0.18kw
Dimensione	2520*3012*3000mm

Robot di sigillatura di vetro d'isolamento verticale LJTJ2540

Caratteristiche principali:

• Controllo di sistema del servo del Giappone Yaskawa, 8 asce, 7 insiemi del sistema del servocomando, macchina piena di alto-efficienza ed automatica di sigillamento

• 4 sezioni, vetro di immagazzinamento nella latta

• Cinghia di sincronizzazione Adopt, trasferimento regolare e posizione accurata

• Automaticamente angoli di vetro di riparazione con la ruspa spianatrice ed il rullo

• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)

• Ogni automatico-funzione è con l'operazione manuale

• Può ricoprire il doppio vetro

• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)

• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)

• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone

• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto

• Può essere collegato con la linea di trasformazione di vetro isolare

• Con la funzione di esame di codice (facoltativa)

Dati tecnici

Dimensione di vetro massima	2500*4000mm
Dimensione di vetro di minuto	400*300mm
Spessore di vetro	12-56 millimetri
Velocità di lavoro	5-40m/min
Pressione d'aria	≥0.6MPa
Pressione di compressione	32MPa
Potere di tensione	380V 15kw
Dimensione globale	11000*2000*3500mm

Parametri elettrici

NOME	ORIGINE	MARCA
Servomotore	Il Giappone	YASKAWA
Servo driver	Il Giappone	YASKAWA
CPU	Il Giappone	YASKAWA
Componente di bassa tensione	La Germania	SIEMENS
Binario di guida	Taiwan	HIWIN
Alimentazione elettrica di commutazione	Taiwan	Mw
Commutatore del sensore	La Corea	AUTONICS
Componente pneumatica	Il Giappone	SMC
Touch screen	La Cina	GAOSHAN
Servomotore	Il Giappone	YASKAWA
Servo driver	Il Giappone	YASKAWA

Linea di trasformazione di vetro d'isolamento di verticale automatico

LJBZ3370

PRESTAZIONE

• Sistema di controllo dello SpA della Germania Siemens, interfaccia del touch screen

• Identificazione automatica di vetro rivestito e basso-e

• 3 paia delle spazzole molli possono lavare online e vetro basso-e offline

• La lavatrice adotta il dispositivo materiale ed impermeabile degli ss

• Sistema di riscaldamento ad aria

• Inizio del fan dell'aria e regolazione automatici di arresto

• Sistema di riduzione di rumore

• Esposizione online di lavare velocità

• Lavoro intermittente intelligente, energia di risparmio

• Bordo premente regolabile per tenere il piatto premere superficie diritto

• La limatura automatica del gas può fissare l'indice del gas e visualizzare il processo di riempimento online di concentrazione in gas alta

• Modo di collegamento di spina di aviazione

• Applicabile per produrre lG triplo/vetro a forma di di IG /step

I dettagli presentano del LJBZ3370

• una sezione di 01 trasferimento

Meccanismo ricoprente di rilevazione, rilevazione automatica del film basso-e offline

• lavatrice 02

Caratteristica principale:

• Facendo uso di 6 pezzi di spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e

• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, si assicura che ogni vite non sia sciolta ed evita la risonanza del coltello di aria.

• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore

• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente lavare la velocità (8-10m)

• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua

• Sistema europeo del silenziatore

• Materiale di acciaio inossidabile

• una sezione di 03 scarichi

• Vetro di stoccaggio

• 04 ispezione e sezione dell'installazione

La nuova struttura di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio). È facile da ispezionare e pulire il vetro

• una sezione di 05 trasferimenti

• Misura automatica di spessore di vetro. Può essere usato secondo i bisogni reali quando lavora.

• 06 che premono e sezione di riempimento

Caratteristica principale:

• (3300mm*7000mm) il vetro d'isolamento lungo Ultra può essere compresso

• Adotta il nastro trasportatore per trasferire il vetro, servomotore di usi per premere il vetro

• La placca a pressione può essere aperta per manutenzione facile

• Sollecitare bordo con la struttura regolabile a garantire tempo di impiego duraturo

• Riempia automaticamente il gas dell'argon di effetto di sigillatura significativo, contenuto più elevato dell'argon

• Le zone stabilite per riempire la dimensione differente di vetro di metodo di sigillatura di seguito riduce la perdita dell'argon

• Può fissare l'indice del gas e mostrare il processo di rifornimento di carburante sul touch screen

• Sensore di reazione veloce per controllo permanente del processo del materiale da otturazione del gas

• La concentrazione in gas può raggiungere più di 90%

• Nessun bisogno ai luoghi di perforazione sulla struttura del distanziatore

• Il gas standard è gas dell'argon

• una sezione di 07 scarichi

• Vetro di stoccaggio

• Può essere collegata alla macchina sigillare

Dati tecnici

Dimensione di vetro massima	3300mm*7000mm
Dimensione di vetro massima per rifornimento di carburante	3300mm*7000mm
Dimensione di vetro minima	280mm*450mm
Spessore di vetro	3-30mm
Spessore di vetro d'isolamento	80mm
Velocità lavante di vetro	2-10m/min
Velocità di vetro del trasportatore	45m/min
Lavare le spazzole	3 paia delle spazzole molli con i capelli di 0.1mm
Rifornimento idrico	Consumo di acqua: conducibilità 0.5t/h: 40μs/cm
Dotazione d'aria	Flusso: 1500L/min
Pressione d'aria	≥0.8MPa
Potere totale	3P 380V 50HZ 40KW
Dimensione	47200*3500*4500mm
Peso	8500kg

Parametri elettrici

NOME	ORIGINE	MARCA
SpA	La Germania	SIEMENS
Apparecchio elettrico di bassa tensione	La Germania	SIEMENS
Convertitore di frequenza	La Germania	SIEMENS
Servomotore per il vetro di punto	Il Giappone	FUJI
Commutatore fotoelettrico	La Germania	MALATO
Micro commutatore	Taiwan	TENDA
Bottone e indicatore luminoso	La Francia	SCHNEIDER
Touch screen	Taiwan	WEINVIEW
Relè intermedio	Il Giappone	OMRON
Motore della spazzola	La Cina	QINGHUA
Pompa idraulica	La Cina	LINGXIAO
Guida	Taiwan	HIWIN
Componenti pneumatiche	Taiwan	AIRTAC
Linea di IG senza rifornimento di carburante online

NOME	ORIGINE	MARCA
Servomotore	La Germania	SIEMENS
SpA	La Germania	SIEMENS
Apparecchio elettrico di bassa tensione	La Germania	SIEMENS
Convertitore di frequenza	La Germania	SIEMENS
Motore di trasferimento	Taiwan	LINHAI
Motore della spazzola	Taiwan	LINHAI
Pompa idraulica	La Cina	LINGXIAO
Guida	Taiwan	HIWIN
Componenti pneumatiche	Taiwan	AIRTAC
Calibro elettrico	La Cina	MIRAN
Commutatore fotoelettrico	La Germania	MALATO
Micro commutatore	Taiwan	TENDA
Bottone e indicatore luminoso	La Francia	SCHNEIDER
touch screen	Taiwan	WEINVIEW
Relè intermedio	Il Giappone	OMRON
Linea di IG con gas che riempie online

Robot di sigillatura di vetro d'isolamento verticale LJTJ2540

Applicazione

la l adotta 8 servomotori

la l adotta il sistema del servocomando del Giappone con la prestazione stabile

l automaticamente dimensione di misura, profondità della colla e velocità di vetro della colla con adeguamento lineare

l cinghia di sincronizzazione Adopt da tenere liscio trasportare con la posizione accurata

la l pezzi di ricambio è prodotta con l'alta normalizzazione e l'alta precisione, assicura che la macchina possa essere utilizzata con funzionamento a lungo termine

la l gli angoli di vetro è piena senza bolle di aria, superficie regolare, nessun bisogno a

l macchina piena di alto-efficienza ed automatica

l nuova progettazione della ruspa spianatrice, particolarmente per la fabbricazione del treno IG con molto anche i lati e gli angoli, senza qualsiasi bolle.

la l ripara automaticamente gli angoli di vetro con bella superficie

la l liscia per trasportare senza graffio ed inquinamento

le parti di lSingle-funzione sono fornite delle funzioni manuali, adeguamento facile

Dispositivo della colla della parte posteriore di Ø

Quando la pressione che aumenta, più colla B rifluirà automaticamente, materiali di risparmio.

• Dispositivo del corpo di elemento bivalente

Il dispositivo del corpo di elemento bivalente ha due funzioni. Quello sinistro è usato per la filtrazione le impurità e dell'umidità quando rifornimento di carburante in, quindi i giusti giochi uno il ruolo di lubrificazione.

Dati tecnici

Dimensione di Max.glass	2500mm*4000mm
Dimensione di Min.glass	280mm*400mm
Spessore di vetro	12-56mm
Velocità di lavoro	5-40m/min
Pressione d'aria	0.6-0.8MPa
Pressione di compressione	<350kg>
Angolo piano	6° - 9°
Peso di vetro massimo	400kg
Tensione	380V 50Hz 3P

Elenco componenti principale

Nome	Marca
Commutatore	SIEMENS
Servomotore	Il Giappone YASKAWA
Modello dell'ingresso/uscita	Il Giappone MSYSTEM
Componente a voltaggio inferiore	Siemens
CPU	Il Giappone YASKAWA
Convertitore di frequenza	Il Giappone OMRON
Alimentazione elettrica di commutazione	Taiwan Mw
Componente pneumatica	Il Giappone SMC
SpA	Siemens
Binario di guida	Siemens
