●Parte meccanica:
(1) la lunghezza totale del fascio principale della gru di aspirazione è destinata per essere 2000mm e la parte superiore della parte media è saldata e sigillata con un piatto e la parte media è usata come accumulatore di vuoto. La prova di tenuta dell'aria è effettuata dopo la saldatura per non assicurare perdita. Quando l'attrezzatura è spenta improvvisamente, ancora è garantito per potere da adsorbire attendibilmente i piatti per almeno 20 minuti e non causerà gli incidenti della sicurezza quale danno all'attrezzatura (la norma europea del CE è di mantenere 10 minuti)

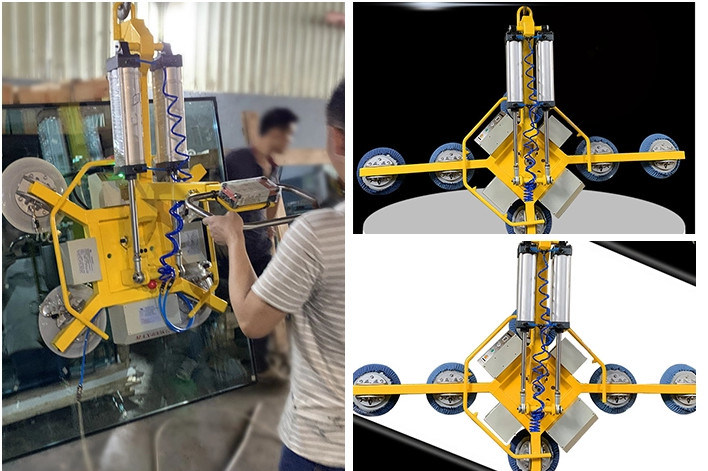

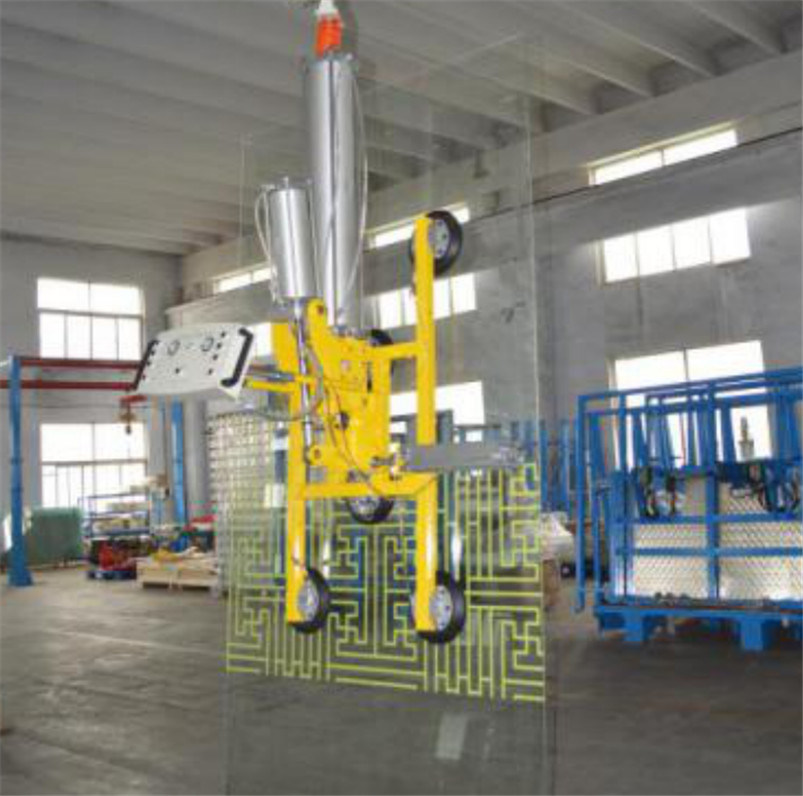

(2) questa attrezzatura è fornita di 6 tazze di aspirazione con un diametro di 360mm per le dimensioni differenti di vetro. La posizione di ogni tazza di aspirazione sul fascio è regolabile facilitare l'adsorbimento di vetro delle dimensioni differenti.
●Parte elettrica:
(1) un pressostato di vuoto e un'unità dell'allarme del cicalino sono installati sulla gru di vuoto. Quando la pressione di sistema di vuoto non raggiunge la pressione stabilita, o quando un'interruzione di corrente accade, l'unità dell'allarme controllerà la luce d'avvertimento rossa per accendersi ed il cicalino al suono, spingere l'operatore a occuparsi di a tempo.
●Parte di vuoto:
(1) la gru di aspirazione adotta un pulsometro rotatorio senza olio tedesco della pala, con una capacità di pompaggio di 8m3/h, un grande grado di vuoto più di 85%, economizzatore d'energia, compatto e leggero, di nessun manutenzione, ecc.;
(2) l'intero insieme di attrezzatura è fornito di 6 tazze di aspirazione di vuoto, l'adsorbimento multipunto per assicurare che il piatto possa mantenere un alto livello durante il processo di trattamento senza inclinare;
(3) il materiale della tazza di aspirazione è gomma di nitrile, con un diametro di 360mm, la resistenza durevole, dell'acido e dell'alcali dell'olio (benzene), e può efficacemente adsorbire con FRP per produrre un vero singolo livello della tazza di aspirazione. Grandi forza di aspirazione = area efficace teoriche (prodotto fisico * coefficiente) * pressione calcolata (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, che è approssimativamente 610.4Kg. Secondo il fattore di sicurezza di 4 volte, la potenza d'aspirazione permissibile reale della tazza di aspirazione è 610.4/4=152.6Kg. La potenza d'aspirazione totale di 6 tazze di aspirazione è 600kg. Nota: La forza di aspirazione di vuoto citata nella tavola di cui sopra è grado sotto calcolato di vuoto di 60%. Nelle condizioni normali di lavoro, il grado di vuoto del sistema può raggiungere più di 85%;
(4) il sensore di pressione di vuoto è fatto della marca giapponese di Panasonic ed il livello di pressione dell'allarme è fissato al vuoto di 60%;
(5) ogni tazza di aspirazione è fornita di valvola a sfera manuale per controllare l'apertura e la chiusura, che assicura che la stessa attrezzatura possa applicarsi alle varie specifiche dei piatti;
(6) la tomaia e le parti inferiori dell'albero di aspirazione sono fornite di molla. Quando il piatto non è piano, la molla funge da un amplificatore per fare il pollone ha sollecitato uniformemente, in modo da assicurare la sicurezza e l'affidabilità della tazza di aspirazione.
●In generale
2. Secondo la progettazione di sistema di vuoto dell'en 13155 di BACCANO dell'Unione Europea per il sito di costruzione all'aperto dell'installazione della parete divisoria.
3. Trattamento orizzontale, lanciare elettrico e trattamento verticale.
4. La progettazione flessibile, può applicarsi alla manipolazione delle dimensioni differenti di FRP.
