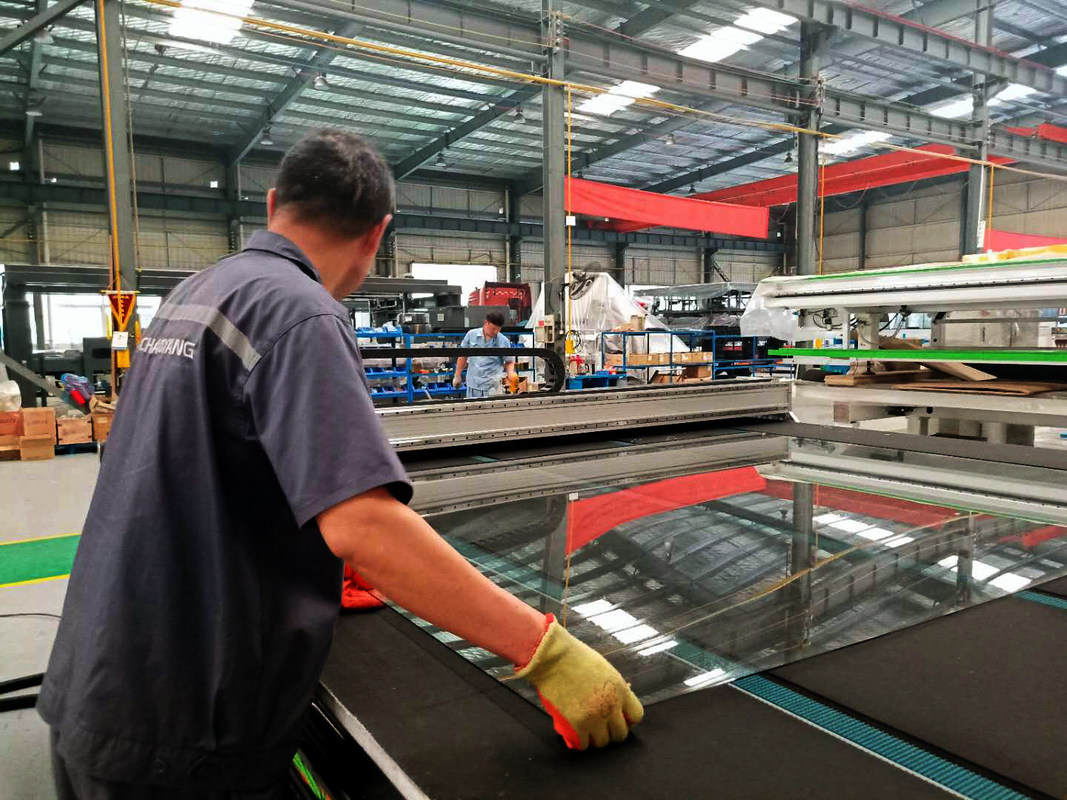

macchina completamente automatica di taglio del vetro di CNC del servomotore per l'elaborazione del vetro

Macchina automatica di taglio del vetro di CNC per l'elaborazione del vetro

1. Principi di base:

Il suo principio di lavoro è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sui movimenti del supporto della taglierina lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, cutc lo strato. Il regolatore di moto di CNC è utilizzato nella parte di controllo della macchina ed il servomotore avanzato di CA è utilizzato nel divisorio dell'azionamento.

1. Composizione nell'attrezzatura:

Tavola tagliente automatica: Consiste del meccanismo del telaio, meccanismo del fascio, meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, il meccanismo di posizionamento di lettura fotoelettrica ed il sistema di controllo elettrico.

2. Punti di lavoro dettagliati:

Riferisca «alle istruzioni per l'uso della tavola completamente automatica del taglio del vetro»

3. Prestazione dell'attrezzatura:

1, il materiale del telaio è saldato e costituito dall'acciaio manganese-contenente standard nazionale del ponte della sezione (Q345A) dopo il trattamento invecchiante. Le proprietà meccaniche, la plasticità e le proprietà di saldatura complete di questo genere di acciaio sono buone. La struttura è elaborata complessivamente e la stabilità e l'accuratezza dell'attrezzatura notevolmente sono migliorate temperando il trattamento invecchiante per assicurare la stabilità del prodotto. Dopo il processo speciale di rimozione della ruggine, i punti della ruggine e lo strato di superficie dell'ossido sono rimossi. Il cappotto superiore è spruzzato con l'iniettore a resina epossidica di prima scelta ed il cappotto superiore è spruzzato con la pittura di prima scelta dell'automobile.
2, con l'analisi del software professionale della struttura, l'attrezzatura assicurano la stabilità, equilibrio dinamico, forza meccanica per raggiungere la partita più perfetta ed assicurano che la struttura della tavola non sia deformata.
3, il dispositivo hanno una funzione risistemata chiave. Può completare tutte le preparazioni prima di cominciare automaticamente cliccando sul touch screen, che notevolmente migliora l'efficienza del lavoro.
4, disposizione ragionevole dei cavi e tubi di gas integrati e sigillamento completo
5, guida lineare silenziosa ad alta velocità sono adottati per la ferrovia di guida, che ha alta accuratezza tagliente ed a basso rumore.
6, servomotore giapponese avanzato di Ankawa sono utilizzati nella parte movente, che rende l'attrezzatura affidabile, errore piccolo ed efficiente.
7, elettrovalvola a solenoide proporzionale giapponese di SMC sono usati per il taglio del riso. La pressione è automaticamente regolato secondo lo spessore di vetro. La testa di taglierina gira 360 gradi e la tomaia ed abbassare i tagli attenuanti della taglierina (tutta la linea retta e tutti i tipi di speciale hanno modellato il vetro possono essere tagliati esattamente).
8, la testa del coltello sono forniti della funzione della protezione del coltello. Se la testa del coltello cade fuori del vetro o della lacuna di vetro, il programma si ferma automaticamente, efficacemente prevenendo danni to le parti ed il vetro.
9, azionamento ad alta velocità del doppio motore (grande servo di Yaskawa di inerzia) assicurano il taglio la velocità e della fluidità
10, dispositivo del trasportatore, dispositivo di trasmissione automatica, convenienti sincroni affinchè la trasmissione di vetro, il regolamento di velocità di conversione di frequenza, stabile e facile superiori e più bassi ottimizzino la velocità della trasmissione
11, dispositivo di posizionamento, sistema di posizionamento di lettura fotoelettrica
12, funzione della compensazione, compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo

4. Configurazione meccanica:

1. , Cuscinetto principale di NSK: NSK;
2. , Binario di guida: FUJUN;
3. , Scaffale/ingranaggio: RUIAN;
4. , Ruota del coltello/supporto: Giocatore di bocce, Germania;
5. , Tabella: L'industriale importato ha ritenuto;
6. , Piano di appoggio: bordo ad alta densità impermeabile;

5. Configurazione elettrica:

1. Tensione di alimentazione elettrica: 380V/50HZ (le circostanze speciali possono essere progettate secondo i requisiti di cliente)
2. Pressione di fonte del gas: 0.6-0.8 Mpa; (Utente ha fornito)
3. Servo sistema: Servomotore di Yaskawa
4. Convertitore: Delta
5. Trasporto del riduttore: Sankai/Zhongyan
6. Valvola proporzionale: SMC
7. Elettrovalvola a solenoide principale: Airtac
8. Regolatore di moto: GUGAO/OPTIMA
9. Relè intermedio: Hequan/Puruide
10. Contattore di CA: Schneider
11. Interruttore del motore: Schneider
12. Commutatore dell'aria: Zhengtai
13. Commutatore di prossimità: Guangchuan/puruide/aotongmike

Nota: Secondo la data di consegna ed il miglioramento tecnico, la società di produzione riserva il diritto di sostituire le parti acquistate della stessa marca.

6. Parametro tecnico

7. Parte del software:

Regolatore di moto:

1) Velocità di marcia veloce, andamento privo d'intoppi, alta accuratezza di controllo, struttura di regolatore modulare;

2) L'interfaccia uomo-macchina è semplice e generosa, l'adeguamento di parametro è semplice, i parametri che devono essere modificati dagli operatori sono di meno, semplici ed intuitivi ed i requisiti degli operatori sono bassi.

3) Il modo di taglio della conduttura, il modo tagliente di posizionamento fotoelettrico ed il modo diretto di taglio sono fissati liberamente con le opzioni. Il modo ed il modo di funzionamento taglienti automatici dell'aria possono essere commutati in qualunque momento durante l'elaborazione.

4) L'incastramento grafico delle biblioteche che programma, seleziona a forma di speciale a partire dalla biblioteca, ha fissato i parametri pertinenti, elaboranti la quantità, incastramento automatico, generante elaborando la traiettoria;

5) Stoccaggio completo delle azione di vetro di pressione, una volta che la pressione di taglio di ogni spessore della specificazione è input e risparmiato, può direttamente essere invocato;

6) Inseguimento e visualizzazione in tempo reale del percorso di elaborazione, registrazione tempestiva delle coordinate di moto, stato di asse, stato I/0, registrazione automatica della diagnosi dei guasti ed allarme;

7) Ricevi vario software eccellente d'elaborazione del pacchetto dei documenti, archivio di AUTOCAD DXF, il sistema ha suoi propri grafici che pubblicano il software (esattamente lo stesso del metodo di pubblicazione di Paul);
8) programmazione di incastramento della biblioteca del grafico, selezionante forma anormale a partire dalla biblioteca, fissando i parametri pertinenti, elaboranti quantità, incastramento automatico, generante elaborando traiettoria;

9) La funzione di separazione dei file di classe di DXF, compreso il punto più vicino, punto di ingresso, o dai grafici colora opzioni in senso orario, in senso antiorario di separazione ed altre. Liberi il commutatore fra il taglio monofase ed il taglio bidirezionale è realizzato.

10) La funzione di posizionamento fotoelettrica, secondo l'angolo reale di deviazione e di posizione, regola automaticamente il taglio;

11) Funzione della compensazione: compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo;
12) Tutti i tipi di protezione: compreso il limite morbido e duro, limite di pressione della taglierina, controllo esterno dell'arresto di emergenza ecc.

Software di ottimizzazione:

1. Risultati importabili di ottimizzazione fatti nell'ufficio
2. Il taglio dello schema può essere creatoe e pubblicato manualmente
3. Con la copia e le funzioni mobili
4. Pubblicazione del manuale del taglio della sequenza
5. Lo schema tagliente può essere creatoe rapidamente dai modi di X, di Y e di Z.
6. Ottimizzazione simultanea delle toppe originali e piccole multiple
7. Composizione ottimizzata senza limitazione di dimensione
8. Rotazione di risultato, gestione dello specchio, ecc. ottimizzati.
9. Gestione di priorità per ottimizzazione tagliente di piccola dimensione
10. Gestione di priorità di ottimizzazione di vetro originale dello strato
11. Elaborazione dei grafici di funzione di esame del modello e di esplorazione
12. Gestione della memoria di vetro originale dello strato
13. 20 algoritmi di ottimizzazione efficienti
14. Il taglio dei grafici può essere pubblicato
15. Stampa di progettazione dell'etichetta e dell'etichetta (Etichetta-MODO)
16. Chiara stampa del rapporto ottimizzato di risultato
17. Importazione del file di dati di Excel
18. Gestione bassa-e ed adesiva di taglio del vetro
19. Una biblioteca dei grafici che contiene 350 grafici parametrici, compreso tutti i tipi comunemente usati dei grafici (Geo-modo)
20. Sistema di cad bidimensionale con la funzione di elaborazione d'esplorazione anormale (Cad-modo)
21. Automaticamente convertire i segnali numerici dai sistemi di CNC in punti di formazione grafici
22. Ci sono molte scelte della lingua per l'interfaccia dell'operazione del software, compreso l'interfaccia cinese.
23. Continui l'ultimo sviluppo di software internazionale, fornisca le versioni migliorate in tempo reale e raggiunga gli ultimi requisiti funzionali dei clienti

Prodotti relativi del VETRO di LIJIANG

Macchina per la frantumazione bassa automatica del bordo del film di vetro E per la soppressione del film basso-e

Macchine utensili di vetro d'isolamento: La macchina bassa-e verticale di soppressione del film di vetro per la fabbricazione del vetro del doppi vetri è utilizzata per cancellare il film sul vetro basso-e con velocità veloce. La macchina di soppressione può cancellare il vetro di rettangolo e vetro di forma, ha 6 servomotori.

Caratteristiche principali:

Accesso di vetro bidirezionale

Cancelli il doppio e vetro basso-e d'argento triplo

Automaticamente dimensione di vetro di misura

Automaticamente distinguere superficie bassa-e

La soppressione del bordo è regolabile

La testa può essere 360°Safe rotante e dispositivo automatico completo

Sistema di controllo dello SpA, interfaccia del touch screen

Sei sistemi di controllo dei servi

Il sistema di controllo intelligente, può riconoscere l'elaborazione batch

RFQ:

1. Che cosa è la funzione della macchina di soppressione del film?

La funzione principale è di rimuovere il film del bordo di vetro basso-e

2. Perché dovrebbe cancellare il film di vetro basso-e?

per impedire il film l'ossidazione quando il vetro d'isolamento è sintetizzato.

3. Che necessità di vetro di essere cancellato?

Quando vetro basso-e offline

4. Oltre a per mezzo della macchina verticale di soppressione del film per cancellare il film, che cosa altri modi possono rimuovere il film?

Macchina per la frantumazione manuale e orizzontale del bordo, macchina per la frantumazione bilaterale del bordo, macchina per la frantumazione del bordo del quattro-bordo, tagliatrice, ecc

5. Che cosa sono i vantaggi di per mezzo del nostro separatore del film? Che cosa sono gli svantaggi? Che cosa sono i vantaggi di usando altri metodi? Che cosa sono gli svantaggi?

Con nostro il rdeletion verticale del film la macchina può essere collegata per usare, conservare il lavoro, film che rimuove l'effetto è buona, planarità di vetro è buona, può essere oltre al grande vetro di piatto. Lo svantaggio è di aumentare la lunghezza di intera linea, riguarda un'ampia area.

L'effetto manuale di rimozione del film è povero, a bassa velocità. Le altre sono rimozione del film prima dell'indurimento, perché il tempo di riscaldamento di vetro bianco e di vetro basso-e durante l'indurimento non è lo stesso, causeranno la deformazione di vetro, vantaggio non hanno bisogno di investimento troppo notevole.

6. È di vetro prima dell'indurimento del film di disaccordo è buono ancora dopo l'indurimento del film di disaccordo è buono? Perché è quello?

Dopo l'indurimento, la rimozione del film è buona, deformazione di vetro è piccola.

7. Che marca di SpA, il driver del servomotore, convertitore di frequenza è usata alla macchina di soppressione?

Attualmente, servomotore ed azionamento dello SpA di delta, delta dell'invertitore e Schneider

8. Quante sezioni fa la soppressione del film il disaccordo della macchina? Che cosa sono le dimensioni di ogni segmento? Che cosa sono i ruoli?

La macchina di soppressione del film è divisa in tre sezioni, le prime o la terza sezione è di 2,2 metri, pricipalmente per input ed uscita e stoccaggio di vetro di vetro, la sezione centrale 5,3 metri, pricipalmente per la soppressione del film.

9. Può il dispositivo distinguere la superficie bassa-e del film?

Lo strato del film può essere individuato automaticamente.

10. Dovete introdurre la lunghezza e la larghezza del vetro quando usando il Film Remover?

No, è individuato automaticamente.
