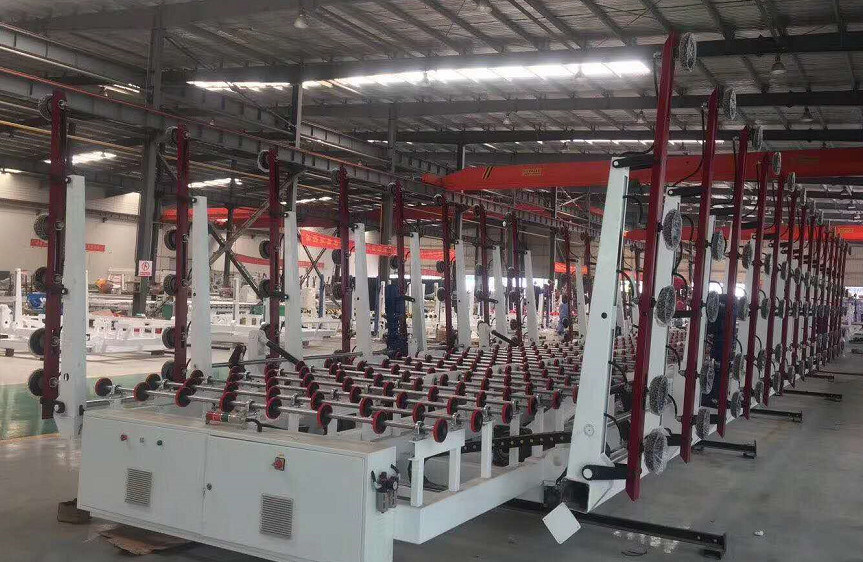

Caricatrice di vetro d'isolamento automatizzata della macchina/CNC di vetro sulla macchina di taglio del vetro

Caricatrice di vetro sulla macchina di taglio del vetro

1. Principio fondamentale di funzionamento:

Pricipalmente è usato per caricamento di vetro automatico. Dopo il posizionamento del vetro designato ed avere dato il segnale di caricamento, il grande braccio risulta circa 95 gradi attraverso il meccanismo del capovolgimento e gli inizio della macchina di tutto per muoversi in avanti. Quando il dispositivo di induzione sull'arma leggera tocca il vetro, la macchina di tutto smette di camminare ed il vetro è succhiato dalla tazza di aspirazione attraverso il sistema di vuoto sul vetro, ascensori di sollevamento del motore dell'arma leggera il vetro verso l'alto ed indietro circa 80 millimetri. Il motore di camminata si ritira ed il grande braccio cade. Quando il braccio del bing esiste, la tazza di aspirazione sotto il vetro comincia a soffiare. Quando l'arma leggera cade, il vetro cade sulla ruota del trasportatore. Per concludere, il vetro si trasporta alla tavola di taglio dalla ruota del trasportatore.

2. Composizione nell'attrezzatura:

Pricipalmente è composta di meccanismo della struttura, meccanismo di volume d'affari, meccanismo di sollevamento del pollone, meccanismo di camminata dell'ascissa, meccanismo di camminata dell'asse y, trasportante il meccanismo, il sistema di controllo del circuito del gas e di vuoto ed il sistema di controllo elettrico.

3. Punti di funzionamento dettagliati::

L'intero processo di lavoro può essere compiuto tramite controllo automatico dello SpA o controllo manuale. Il modo di alimentazione manuale è pricipalmente adatto ad adeguamento ed a manutenzione dell'attrezzatura. Ogni azione può essere completata indipendente o può essere usata per lavoro normale. Dopo avere dato il segnale di caricamento (manuale ed automatico), il braccio gira verso l'alto circa 95 gradi attraverso il meccanismo del capovolgimento e gli inizio della macchina di tutto per muoversi in avanti. Quando il dispositivo di induzione sul braccio tocca il vetro, la macchina di tutto smette di camminare. Il sistema di vuoto funziona, il vetro è succhiato dal pollone attraverso i sistemi di vuoto. Quando la pressione di vuoto raggiunge la pressione dell'insieme, il pulsometro si ferma. Il meccanismo telescopico della biella del pollone solleva il vetro indietro ed aumenta 80 millimetri tramite il motore disollevamento. Smettendo affinchè circa 1,5 secondi si assicuri il vetro è succhiato su, il grande braccio guidato da un motore per invertire il vetro al rullo della trasmissione. La tazza di aspirazione sotto il vetro comincia a soffiare ed il meccanismo telescopico della biella fa la tazza di aspirazione e la caduta di vetro allo stesso tempo. Quando il vetro cade sul rullo del trasportatore, l'arma leggera continua a cadere, il vetro è separato dalla tazza di aspirazione e dagli inizio del trasportatore per inviare lo strato di vetro alla parte frontale della caricatrice e della fermata al punto del segnale. Poi l'intera struttura si muove automaticamente per trovare la posizione zero e si ferma. Aspettando il segnale dalla tavola di taglio, il vetro può essere inviato alla tavola di taglio alla stessa velocità del nastro trasportatore sulla tagliatrice. Dopo che il vetro è spedito, ripeti automaticamente il ciclo del lavoro. La macchina può selezionare qualunque posizione secondo lo spessore di vetro richiesto.

4. Configurazione meccanica:

1. , Catena del dente per catena di vibrazione: usura-resistenza di alta precisione di rinforzo; ;
2. , Trasportando i rulli: Materiale dell'unità di elaborazione; ;
3. , Tazza di aspirazione di vuoto: Materiale di gomma di Nitril (doppia struttura di adsorbimento);
4. , Riduttore di vibrazione: Bangfeili/zhongdai
5. , Riduttore dei aixs di Y & di X: Bangfeili/zhongdai
6. , Trasportando riduttore: Bangfeili/zhongda
7. , Riduttore di sollevamento del pollone: Sankai/zhongyan
8. , Pulsometro: Jiuxin

5. Configurazione degli apparecchi elettrici:

1), regolatore dello SpA: Delta;

2), convertitore di frequenza: Delta;

3), schermo commovente: Delta;

4), commutatore del contattore: Schneider;

5), interruttore: Chint;

6), alimentazione elettrica di commutazione: Delta;

7), trasformatori di controllo: Chint;

8), elettrovalvola principale: Airtac;

9), commutatore fotoelettrico: Guangchuan/puruide/aotongmike;

10)Commutatore di prossimità: Guangchuan/puruide/aotongmike;

Nota: Secondo la data di consegna ed il miglioramento tecnico, la società di produzione riserva il diritto di sostituire le parti della stessa marca livellata.

6. Parametro tecnico:

7. Descrizione tecnica:

1) Il sistema di allarme: con il dispositivo di rilevazione affidabile di vuoto, comparire la situazione anormale può essere allarme automatico e l'esposizione, può essere usata per controllare quando anormale ed essere confermata l'allarme di vuoto una volta anormale e garanzia sotto il vetro nello stato di vuoto; Quando l'arresto di emergenza per assicurare le tazze di aspirazione di vuoto in un vetro nello stato di vuoto, evita eviti il danno di vetro dovuto il tempo morto anormale;

2)Il modello di operazione: il dispositivo ha funzioni di modo di alimentazione manuale e del modo automatico due per la selezione, l'operazione conveniente ed intuitiva;

3)L'interfaccia di funzionamento: Esposizione LCD dello schermo attivabile al tatto, esposizione cinese, operazione conveniente;

4)La struttura principale e la struttura d'acciaio tutta utilizzano i collegamenti del composto del tubo di qualità internazionale e l'assemblea rettangolari del bullone; Spessore d'acciaio rettangolare del tubo: over3-8mm

5) Il materiale della macchina è stato invecchiato, la superficie ruggine-sta rimuovendo la tecnologia per rimuovere i punti della ruggine e lo strato di superficie dell'ossido, lo strato inferiore è stato spruzzato con l'iniettore a resina epossidica di prima scelta e la superficie è stata spruzzata con la pittura di prima scelta dell'automobile.
