Dettagli:
|
Nome di prodotto: | Macchina butilica dell'espulsore | Tipo: | LJTB01 |
---|---|---|---|
Pressione di compressione: | 10-18mpa | Temperatura: | 110~140℃ |
Spessore della colla: | 0.3-0.5MM | Larghezza della colla: | 3.5mm |
Evidenziare: | macchina di rivestimento dell'estrusione 47m/Min,Doppia macchina ricoprente di vetro |

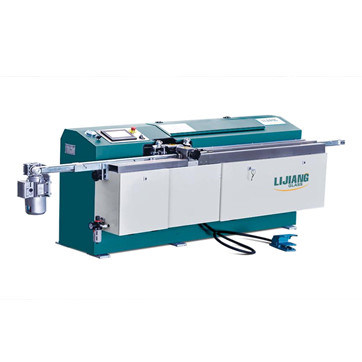

Macchina butilica dell'espulsore per isolare vetro che la velocità rapidamente ricoprente, può fino a 47m/min
1. Panoramica e parametri del prodotto
La nuova macchina butilica dell'espulsore è un'attrezzatura necessaria per la alluminio-struttura fabbricante
scriva il vetro a macchina isolato, anche è necessaria per produzione piana di vetro d'isolamento verticale della stampa

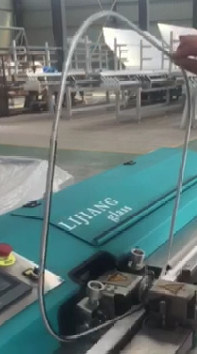

linea. Il butile che è incollato da entrambi i lati del telaio di alluminio dalla nuova macchina butilica dell'espulsore,
è il primo sigillante per vetro d'isolamento. Così la qualità del butile direttamente decide la qualità di
vetro d'isolamento ed usando vita.
1,1 panoramica del prodotto
L'attrezzatura è controllata dallo SpA di programma, può automatico e finire esattamente di incollare la funzione,
gli operatori devono soltanto sostenere le strutture di alluminio, altre (premendo rullo, trasferimento ed ecc)
sono automatici finiti fissando il programma. Questa attrezzatura è adatta a quadrato, rettangolare,
a forma di, arco e generi di telai di alluminio. Il diametro interno del cilindro butilico è 200mm, massimo
può caricare il butile di Φ195 * 250mm (7kg).
1.1.1 descrizione della struttura
L'attrezzatura contiene 9 parti, secondo le indicazioni dell'immagine 1,1: consista rispettivamente dell'unità di trasferimento 1
, circuito idraulico 2, sistema 3 (rullo di pressione lineare 1, pressione lineare roller2 ed arco del rullo
rullo di pressione), unità 4 dell'ugello, unità di misura di spessore 5], schiacciante unità 6, pneumatica
sistema 7, sistema di controllo 8 ed unità 9. dello scaffale.
L'unità di trasferimento consiste del motore di controllo di frequenza, delle cinghie e delle pulegge di cinghia. La gamma di funzionamento
la velocità per la cinghia è 5 ~ 47m/min; l'altezza del fascio può essere ruote a mano regolate, quella individua
nella parte di sinistra della macchina (vedi dall'immagine 1,2), dopo la regolazione correttamente all'altezza, per favore
stringa le viti di fissaggio anteriori e posteriori. La struttura di questa parte è semplice e può essere facilmente di regolare,
inoltre ha rapidamente velocità di trasferimento, stabile ed affidabile da funzionare.
Nelle circostanze normali, l'operatore può finire indipendente di incollare il butile dal lato due di alluminio
struttura all'interno della dimensione di 2000 * 2000 millimetri. Quando la dimensione è di più di 2000 millimetri, dovrebbe essere fatto
da due persone. L'operatore di aiuto dovrebbe essere a partire dal nastro trasportatore più di 200mm, nell'ordine
per evitare il pericolo di pressione e di coinvoluzione nella cinghia.
Cinghia del teflon
Facendo uso della cinghia non adesiva, tenga rapidamente ricoprire la velocità, conservante molto butilico.
Struttura regolabile della trave trasversale
La struttura regolabile della trave trasversale controlla l'altezza di diffusione.
Expo di Pechino
Il dispositivo è stato indicato nell'Expo di Pechino del maggio 2017. Ha attirato gli occhi di molta gente.
Pressione di compressione | 10-18MPa |
Temperatura | 110~140℃ |
Larghezza di alluminio del distanziatore | 4-30mm |
Velocità | 0-47m/min |
Diametro del cilindro butilico | 200mm |
Dotazione d'aria | ³ /min di 0.4m |
Pressione d'aria | ≥0.6MPa |
Potere totale | frase di 415v 50 hertz 3 |
Dimensione | 2950×890×1004mm (L×W×H) |
Peso |
750kg |
Nome | Marca | Originale |
SpA | KINCO | La Cina |
Valvola | HAWE | Tedesco |
Apparecchiatura elettrica di bassa tensione | SIEMENS | Tedesco |
Idraulico sovralimentante e pneumatico | MAXIMATOR | Tedesco |
Convertitore di frequenza | KINCO | La Cina |
Componenti pneumatiche (cilindro/valvola) | ARTAC | Taiwan |
Valvola di scarico rapida/generatore di vuoto | SMC | Il Giappone SMC |
Luce di viaggio | OMRON | Il Giappone |
Fibra ottica | OMRON |
Il Giappone |
