Dettagli:
|
Nome di prodotto: | Macchina piegatubi del distanziatore automatico | Tipo: | LJZW2020 |
---|---|---|---|
Dimensione di piegamento massima: | 2000mm*2000mm | Dimensione di piegamento minima: | 250mm*200mm |
Larghezza di alluminio del distanziatore: | 5.5-27mm | Errore dimensionale: | ±0.5mm |
Errore di angolo: | ±1º | ||
Evidenziare: | distanziatore di vetro dell'acciaio inossidabile di 27mm,Macchina per la frantumazione di vetro del bordo dello SpA |

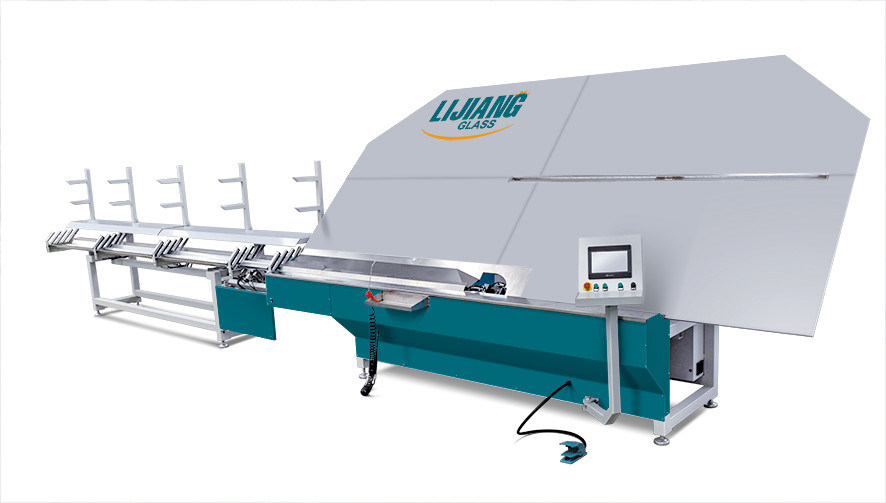

Adotti la macchina piegatubi LJZW2020 del distanziatore automatico del sistema di controllo dello SpA di Siemens
La macchina piegatubi del distanziatore di alluminio automatico è controllata dallo SpA. In virtù del modo di
l'immissione dei dati interattiva uomo/macchina sul touch screen, la funzione può ottenere preveduto
dati di parametro nelle specifiche differenti dei telai di alluminio rettangolari, o il convex
il bordo del poligono e dati dell'angolo composti di sezione a forma di arco o di flangia diritta non più
che 8 bordi. Simultaneamente, acquisti la quantità dei telai di alluminio che sono richiesti
per essere elaborato come pure il parametro dell'altra attrezzatura di controllo nell'operazione accurata,
quale essenzialmente soddisfanno richiesto modella del vetro d'isolamento corrente.

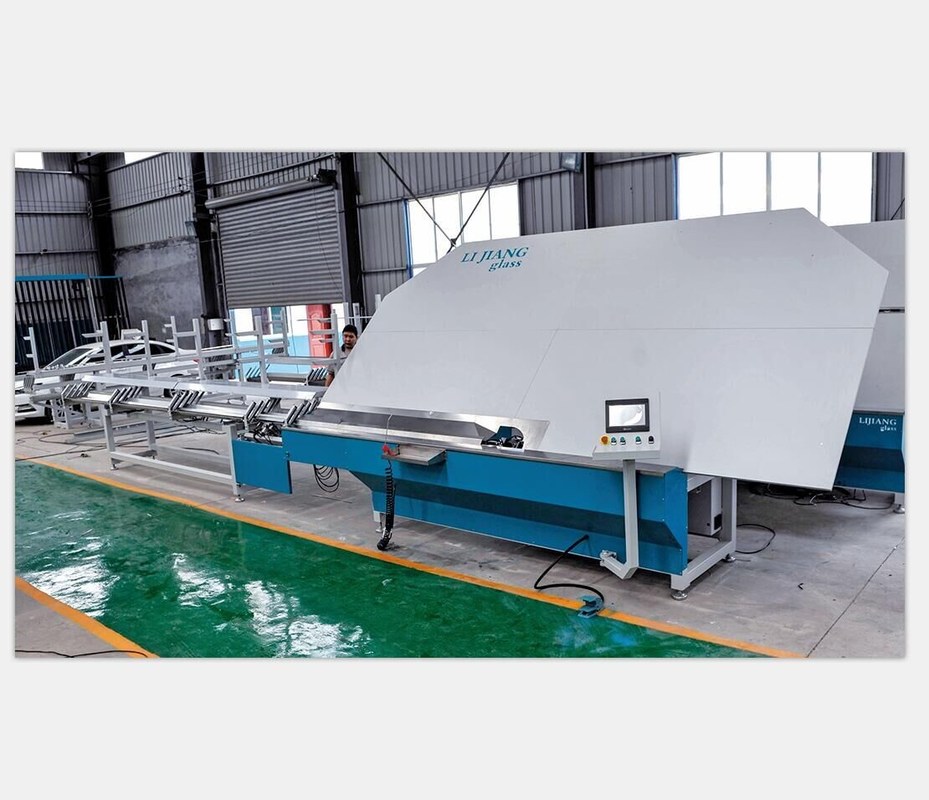

Corpo dell'attrezzatura della macchina piegatubi
Il corpo dell'attrezzatura della macchina piegatubi è composto di corpo e di telaio, backp di alluminio della struttura
vicolo, sistema d'alimentazione automatico, sistema d'alimentazione dal servo, meccanismo di rottura automatico,
sistema di piegamento automatico, sistema di controllo elettrico, sistema di controllo di potere, gabinetto di controllo
ed interfaccia uomo/macchina di tocco.
corpo e struttura del sistema d'alimentazione automatico 4. della superficie posteriore 3. della struttura dell'alluminio della macchina 2.
Sistema d'alimentazione dal sistema di piegamento automatico di rottura automatico 7. del meccanismo 6. del servo 5.
sistema di interfaccia uomo/macchina elettrico del sistema di controllo 8.
(1) corpo e struttura della macchina: come il trasportatore del supporto e della componente di tutto
installazione di una macchina piegatubi; adotti il modo di saldatura.
(2) superficie posteriore di alluminio della struttura: adotti il bordo a più strati industriale utilizzato nel processo
di formazione della struttura di alluminio per provocare il piano delle strisce di alluminio. Il completo
la struttura può girare e cadere sulla base, in modo da renderla conveniente per la fissazione di
facilità nel trasporto interurbano;
(3) sistema di collegamento del tubo automatico: il sistema è composto di giunto che posiziona le componenti
e striscia di alluminio che posiziona le componenti. Quando l'estremità del distanziatore di alluminio raggiunge
segnali, il sistema di collegamento del tubo automaticamente posizionerà l'estremità del distanziatore di alluminio
ed aspettare il distanziatore di alluminio seguente da collegarsi;
Acciaio inossidabile di piegamento (facoltativo)
Distanziatore caldo di piegamento (facoltativo)
Attrezzatura in Germania
Dimensione di piegamento massima | 2000mm*2000mm |
Dimensione di piegamento minima | 250mm*200mm |
Larghezza di alluminio del distanziatore | 5.5-27mm |
Errore dimensionale | ±0.5mm |
Errore di angolo | ±1º |
Velocità di elaborazione | 17s |
Dotazione d'aria | ≥0.65MPa |
Potere totale | AC220/380V 50Hz 2.5KW |
Dimensione | 10500mm*2200mm*2600mm |
NOME | ORIGINE | MARCA |
SpA | La Germania | SIEMENS |
Servo driver | La Germania | SIEMENS |
Servomotore | La Germania | SIEMENS |
Componente di bassa tensione | La Germania | SIEMENS |
Tripletto | Taiwan | AIRTAC |
Cilindro | Taiwan | AIRTAC |
Relè | Il Giappone | OMRON |
Sensore | La COREA | AUTONICS |
Touch screen | Taiwan | WEINVIEW |
Guida | Taiwan | TBI |
Elettrovalvola a solenoide | Taiwan | AIRTAC |
Commuti il potere | Taiwan | TENDA |
