Dettagli:
|
Nome: | Robot di vetro d'isolamento verticale di sigillamento | Tensione: | 380v 50Hz 3P |
---|---|---|---|
Garanzia: | 1 anno | Applicazione: | Secondi sigillanti che sigillano macchina |
Dimensione di vetro massima: | 2500mm*3500mm | Dimensione di vetro minima: | 280mm*400mm |
Spessore di vetro: | 50mm | circostanza: | Nuovo |
Evidenziare: | macchina di vetro di sigillamento,attrezzatura del doppi vetri |
1. Lo spalmatore del sigillante del silicone è fornito di servomotore di Yaskawa, di sistema del servocomando e di touch screen. L'operazione è più conveniente ed intuitiva, visualizzazione in tempo reale dei parametri tecnici, semplice ed intuitivo, stabile ed efficiente.
2. L'espulsore del sigillante del silicone può essere collegato indipendente o utilizzato.
3. Il cambio è diviso in quattro parti. Il vetro può essere immagazzinato in anticipo, che può efficacemente ridurre il tempo di attesa del vetro e efficacemente migliorare l'efficienza
4. Identifichi automaticamente la dimensione di vetro, automaticamente individui la profondità della colla ed automaticamente regoli la velocità del rivestimento della colla
5. Funzione di memoria automatica.
6. Gli angoli del vetro sono pieni, senza bolle e l'uscita della colla è precisamente controllata.
7. Trasmissione a cinghia sincrona per assicurare trasporto di vetro regolare e posizionamento accurato
8. Può sigillare lo tre-strato, vetro vuoto di doppio strato, a forma di speciale e f4 parteggiano vetro fatto un passo
9. Le parti che elaborano il centro è altamente standardizzate ed intercambiabili, che migliora la convenienza di manutenzione ed assicura l'uso stabile a lungo termine dell'attrezzatura;
10. La ruota del trasportatore con il piatto posteriore adotta la progettazione del mosaico per fare uniformemente il funzionamento di vetro;
11. Il modulo di vetro di sostegno sul nastro trasportatore adotta un blocco a forma di V sostituibile, che è facile da sostituire dopo usura ed ha basso costo;
12. Sostiene il legame di due sigillanti differenti ed è facile da operare.
13. Il sistema di miscelazione della colla adotta la struttura di anti-adesione, che è facile da pulire.
Dettagli della macchina dispending del sigillante
• 4 sezioni, possono vetro di stoccaggio
• Servo controllo di sistema del Giappone Yaskawa, macchina piena di alto-efficienza ed automatica di sigillamento
•Ripari automaticamente gli angoli di vetro con la ruspa spianatrice ed il rullo
• La cinghia di sincronizzazione Adopt, liscia il trasferimento e la posizione accurata
• Può ricoprire il doppio vetro
• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)
• Misuri automaticamente la dimensione di vetro, la profondità della colla (30mm)
• Ogni automatico-funzione è con l'operazione manuale
• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)
• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone
• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto
• Con la funzione di esame di codice (facoltativa)
• Può essere collegato con la linea di trasformazione isolare di vetro

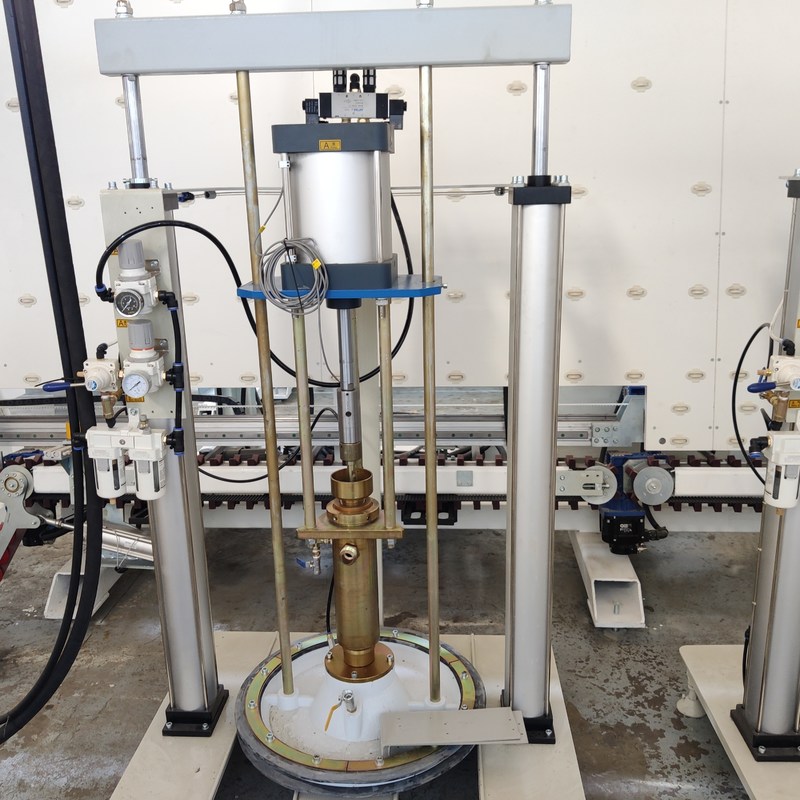

Un insieme della pompa A & della pompa B
Fornito di singola componente di A e di singola componente di B. Incolli la miscelazione automatica di B e di A, rapporto automatico.

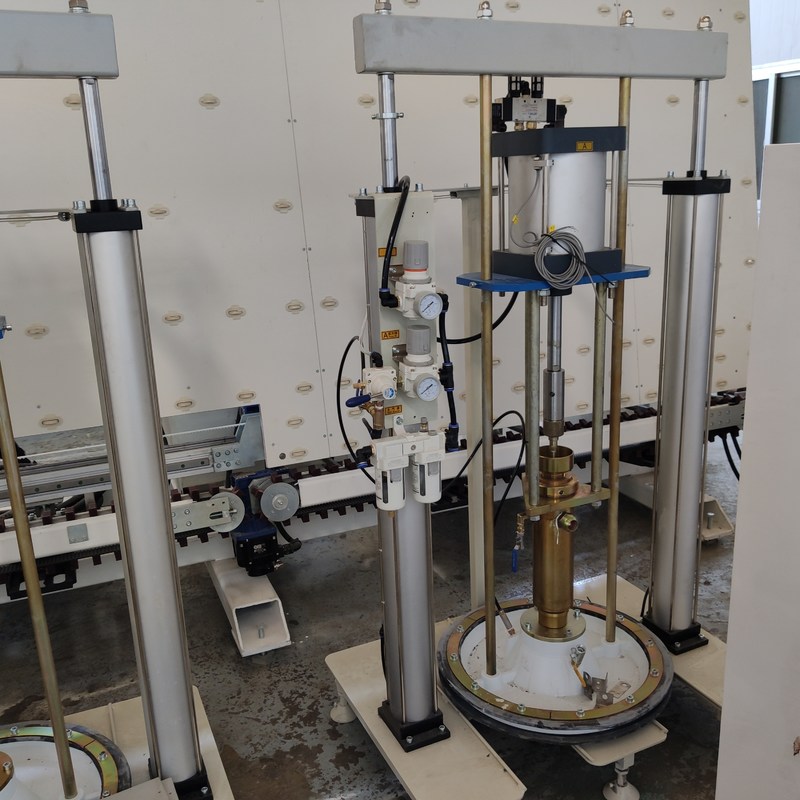

Due insiemi della pompa A & della pompa B
Fornito di due insiemi delle componenti di A e di due insiemi delle componenti di B, che possono essere usate per due generi di sigillanti differenti, quale la gomma di silicone, gomma del polisolfuro, adesivo strutturale del silicone ecc
Dispositivo del corpo di elemento bivalente
Il dispositivo del corpo di elemento bivalente ha due funzioni. Quello sinistro è usato per la filtrazione le impurità e dell'umidità quando rifornimento di carburante in, quindi quello giusto svolge il ruolo di lubrificazione.
Il dispositivo di sigillatura della parte
Adotti il servomotore del Giappone YASKAWA per controllare il sigillamento si separano 360°rotating. Lama della ruspa spianatrice della regolazione per non raschiare fuori colla extra e necessità riparare gli angoli di vetro entro seconda volta.
Sensore intelligente
Posizioni automaticamente il vetro e la colla del sensore in profondità, la velocità del rivestimento può essere online regolabile.
Otto servi
Il robot utilizza otto servi di YASKAWA, quattro di loro parti della trasmissione di controllo, negli altri quattro servi, essi controlla il pollone, sollevando, determinando e riverendo il meccanismo e la rotazione.
Nome | Marca |
Commutatore | SIEMENS |
Servomotore | Il Giappone YASKAWA |
Modello dell'ingresso/uscita | Il Giappone MSYSTEM |
Componente a voltaggio inferiore | Siemens |
CPU | Il Giappone YASKAWA |
Convertitore di frequenza | Il Giappone OMRON |
Alimentazione elettrica di commutazione | Taiwan Mw |
Componente pneumatica | Il Giappone SMC |
SpA | Siemens |
Binario di guida | Siemens |
Specificazione di tecnologia
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro minima | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Produzione relativa
Tabella di diffusione rotante LJSK02 del sigillante
Caratteristica principale
• Funzionamento facile, semplice e flessibile
• È usata per la riparazione e la rotazione del vetro quando manuale che ricopre l'esterno del vetro di IG
• Il pollone medio è adatto a piccoli pezzi di vetro, tuttavia, la struttura extra di sostegno è per i grandi pezzi di vetro
Dati tecnici
Alimentazione elettrica | 380V 50Hz |
Potere totale | 0.37kw |
Dimensione di funzionamento | 1500*1500mm |
Dimensione | 600*550*985mm |
