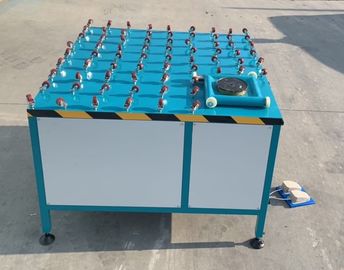

2 metri che girano Tabella o che girano Tabella con le grandi dimensioni per le unità di IG
Questa tavola girante è usata per rendere a doppi vetri le unità di vetro con i sigillanti manuali del silicone che spandono la macchina sigillando la pistola. La tavola girante bassa non fa ha rulli. Altre dimensioni della tavola girante hanno rulli per l'appoggio e la rotazione della dimensione grande. La tavola girante ha dimensione differente. La tavola girante bassa è vestito per circa 1000mm*1000mm, 1500mm*1500mm, 2000mm*2000mm e 2500mm*2500mm.

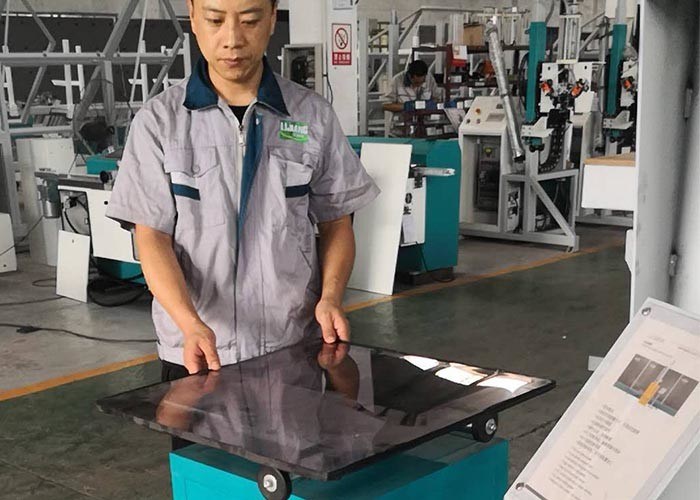

Macchina girante della Tabella
Caratteristica principale
• Funzionamento facile, semplice e flessibile
• È usato per la riparazione e la rotazione del vetro quando manuale che ricopre l'esterno del vetro di IG
• Il pollone medio è adatto a piccoli pezzi di vetro, tuttavia, la struttura extra di sostegno è per i grandi pezzi di vetro
1, uso
LJZT03 ha girato la tavola didiffusione è ultima prefazione del vetro dell'isolamento della creazione o del vetro della parete di atto. È una tavola rotante per la gomma del doppio gruppo di tiraggio. Può continuare periodi 90°Integral rotanti, anche può continuare fronte o contrario rotante. Giri ed il pollone di vuoto ha attrezzatura automatica di controllo, può combinare il pollone di scelta di libertà di dimensione ed il controllo degli armamenti di vetro di allungamento. Il braccio di allungamento della creazione speciale può garantire la superficie piana superiore su una superficie piana. Questa tavola didiffusione rotante è girata con calma; Suddivida il minimo, puntello sulla stabilità. È un'attrezzatura ideale per creare il vetro d'isolamento.
2, parametri tecnici principali
Osservazioni dell'unità di parametro del luogo di lavoro
Temperatura 15-40℃ del luogo di lavoro
Porti/temperatura -20-55℃ del deposito
Porti/umidità 30-90% del deposito
Caratteristica di base
Tensione in ingresso AC400V±10%, 60HZ
Alimentazione in ingresso entrata 120 W
Velocità rotante 6,5 r/min
Consumo dell'aria 0.5-0.8 Mpa
Dimensione di vetro massima 2000*1500 millimetro
Dimensione di vetro minima 200*200 millimetro
Dimensioni 600*450*950 millimetro
3, costruzione principale
Questa macchina include regola il fondo piatto, puntello su, gira il puntello sul dispositivo, diffusione per muovere il dispositivo, lo spirito porta il sistema di controllo, gli apparecchi elettrici il sistema di controllo e la plancia.
3,1 giri il puntello sul dispositivo
Giri il puntello sul dispositivo includono il puntello su, puntello sul palo, l'insieme del puntello su, il grande pollone, piccolo pollone.
3,2 diffusione per muovere il dispositivo
Questo dispositivo è consistito la diffusione per muovere l'elettrotecnico della decelerazione, decelera la macchina ed il giro a catena.
3,3 lo spirito porta il sistema di controllo
Questo sistema ha incluso l'unità di elaborazione di fonte di spirito, la valvola di elettromagnetismo, valvola scelta della direzione e la macchina di avvenimento di vuoto, passa il sistema per controllare le partite del pollone di dimensione.
3,4 sistema di controllo elettrico degli apparecchi
Questo sistema è consistito la diffusione per ritenere la macchina, dopo gli apparecchi elettrici, apparecchi elettrici un il pezzo quella rottura la macchina e può funzionare costituisce, lavorare credibile, l'operazione è semplice, automazione che il grado è alto.
4, installazione ed adeguamento
Questo corpo di macchina deve essere collegato di asciutto, ha nessun la polvere ed ha nessun la corrosione, la temperatura a 10-40℃. Regoli per regolare il fondo piatto, faccia la macchina tenere il livello, controlli completamente se tutto il posto stretto della congiunzione dei firmwares allentare o non muoversi, combinandosi strettamente.
La multi-matassa-ferita di uso ha temprato il rame nel doppio colore di giallo verde, con un piano sezionale di 4mm2, la resistenza fra il corpo di macchina ed i punti colleganti principali dopo la messa a terra se di meno che il 4Ω.
5, uso ed operazione
5,1 dimensione di vetro ≤500*400mm
Ripari il grande puntello del pollone su che il piatto in gira primo ultimo, messo in comunicazione con per cambiare per occuparsi rapidamente del contatto, posto il commutatore della manopola dell'alimentazione elettrica nella posizione «aperta», ordini i piedi che muovono il punto di controllo del pollone di vuoto il commutatore, leva di comando di regolamento del manometro, faccia il grado di vuoto raggiungere il valore adatto di pressione (secondo la prigione di vetro del pollone poi, non regoli troppo grande), secondo l'abitudine dell'operazione, la direzione del cambiamento l'elettrotecnico alla manopola per disporre nella posizione fra» positivo» o» anti», ordini in primo luogo i piedi che muovono il punto di controllo del pollone di vuoto il commutatore (altrimenti l'elettrotecnico non gira), quindi l'ordine per muoversi per girare per muovere i piedi fa un passo il commutatore, può immediatamente continuare l'operazione.
5,2 dimensione di vetro ≥550*400mm
Il puntello sul grande pollone al piatto da salire a per smantellare dal per girarsi in primo luogo, cambierà per occuparsi del contatto per cambiare la piccola strada di spirito del pollone dentro rapidamente, poi ha messo il vetro sul piccolo pollone, regolare la lunghezza quel puntello sul palo secondo la dimensione vitrosa, poi gira per usare per sostenere il palo, facente il puntello sullo stretto in un bullone per contattare tutto il vetro poi, puntello disposto su una cima infine. Il resto è insieme 5,1
6, attenzione
l'aria 6.1When fino al puntello sullo stretto in un bullone per ed in un'imperatrice di vetro del contatto anche, deve puntello su una cima, il puntello sul palo gira altrimenti che per alzarsi, puntello, il giro sfugge a dal vetro, produrrà il movimento di vetro il fenomeno.
il pollone 6.2Big nell'uso, facente non vuole entrerà nella forza barometrica regola più di massimo, altrimenti il vuoto un vetro per troppo più grande, spessore di uso dell'è più sottile, facile è a terra il vetro.
7, manutenzione
7,1 la nuova macchina con il giro di un periodo dopo, dovrebbe aprire la plancia, controlla se ogni firmware stretto allenta o non movimenti, ponendo l'accento uguale sul nuovo stretto.
7,2 faccia per completare ogni volta, vogliono pulire la polvere e le distanze della gomma della macchina, si combinano per coprire girano il piatto, tengono la polvere dalla caduta nel pollone.
7,3 del puntello l'insieme su ed il puntello sul palo dovrebbero estrarre periodicamente il grasso di lubrificazione, resistente alla ruggine.
7,4 l'elettricità periodica del controllo si collega se linea liberamente o non movimenti e collegare il credibile della terra.
Paremeters:
| Alimentazione elettrica | 380V 50Hz |
| Potere totale | 0.37kw |
| Dimensione di funzionamento | 1500*1500mm |
| Dimensione | 600*550*985mm |
