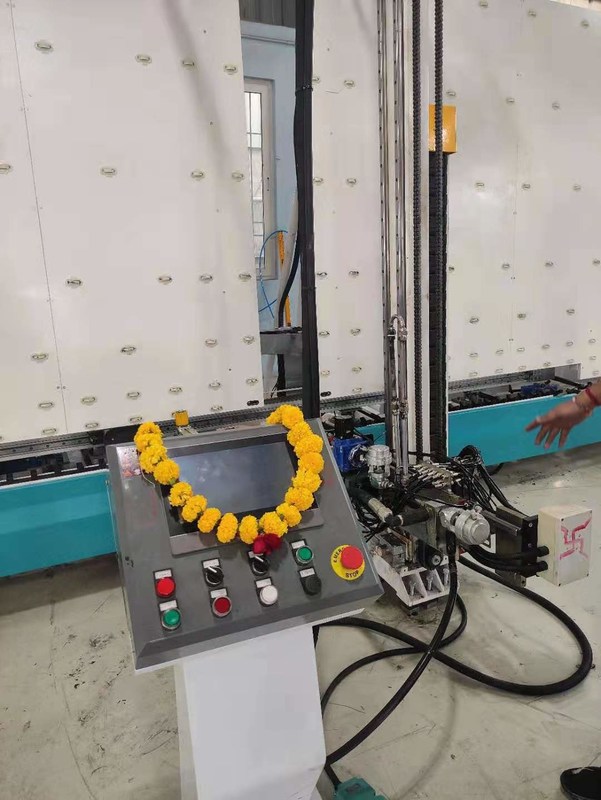

Robot di sigillatura automatico - 2000 (altezza) *2500
Macchina di sigillatura di vetro d'isolamento verticale dell'espulsore del silicone del robot
Applicazione della macchina dell'espulsore del silicone
Adotti 8 servomotori
la l adotta il sistema del servocomando del Giappone con la prestazione stabile
l automaticamente dimensione di misura, profondità della colla e velocità di vetro della colla con adeguamento lineare
l cinghia di sincronizzazione Adopt da tenere liscio trasportare con la posizione accurata
la l pezzi di ricambio è prodotta con l'alta normalizzazione e l'alta precisione, assicura che la macchina possa essere utilizzata con funzionamento a lungo termine
la l gli angoli di vetro è piena senza bolle di aria, superficie regolare, nessun bisogno a
l macchina piena di alto-efficienza ed automatica
l nuova progettazione della ruspa spianatrice, particolarmente per la fabbricazione del treno IG con molto anche i lati e gli angoli, senza qualsiasi bolle.
la l ripara automaticamente gli angoli di vetro con bella superficie
la l liscia per trasportare senza graffio ed inquinamento
la l parti di Unico funzione è fornita delle funzioni manuali, adeguamento facile
Macchina dell'espulsore del silicone di immagini del dettaglio
Ø uno ha messo della pompa A & della pompa B
Fornito di singola componente di A e di singola componente di B. Incolli la mescolanza automatica di B e di A, rapporto automatico.
Dispositivo della colla della parte posteriore di Ø
Quando la pressione che aumenta, più colla B rifluirà automaticamente, materiali di risparmio.
Dispositivo del corpo di elemento bivalente di Ø
Il dispositivo del corpo di elemento bivalente ha due funzioni. Quello sinistro è usato per la filtrazione le impurità e dell'umidità quando rifornimento di carburante in, quindi i giusti giochi uno il ruolo di lubrificazione.
Ø il dispositivo di sigillatura della parte
Adotti il servomotore del Giappone YASKAWA per controllare il sigillamento per separarsi 360°rotating. Regolazione della lama della ruspa spianatrice per non raschiare fuori colla extra e necessità riparare gli angoli di vetro entro seconda volta.
Cinghia di sincronizzazione di Ø
Il dispositivo della cinghia di tempo assicura che il vetro possa essere trasmissione regolare e posizionato esattamente.
Automaticamente la posizione la colla del sensore e di vetro in profondità, la velocità ricoprente può essere regolabile online.
Funzione di stoccaggio di Ø
Può immagazzinare tre pezzi di vetri d'isolamento quando le dimensioni di vetro sono meno di 1.8m.
Ø ha fornito di DISPOSITIVO MANUALE
Ogni parte separata è fornita dell'operazione manuale, è facile da regolare nel caso.
Servi di Ø otto
Il robot utilizza otto servi di YASKAWA, quattro di loro parti della trasmissione di controllo, negli altri quattro servi, essi controlla il pollone, sollevando, determinando e riverendo il meccanismo e la rotazione.
Componenti elettriche principali di Ø
Le componenti elettriche principali sono Siemens adottata, pezzi di ricambio famosi di SMC ecc per mantenere la prestazione più stabile.
Macchina tecnica dell'espulsore del silicone di dati del ²
| Dimensione di Max.glass |
2500mm |
| Dimensione di Min.glass |
170mm*400mm (macchina di 2000mm) |
| Spessore di vetro |
12-56mm |
| Velocità di lavoro |
5-40m/min |
| Pressione d'aria |
0.6-0.8MPa |
| Pressione di compressione |
<350kg> |
| Angolo piano |
6° - 9° |
| Peso di vetro massimo |
400kg |
| Potere di tensione |
380V 12kw |
| Dimensione globale |
8700mm*2000mm*3500mm |
Macchina principale dell'espulsore del silicone dell'elenco componenti
| Nome |
Marca |
| Commutatore |
SIEMENS |
| Servomotore |
Il Giappone YASKAWA |
| Modello dell'ingresso/uscita |
Il Giappone MSYSTEM |
| Componente a voltaggio inferiore |
Siemens |
| CPU |
Il Giappone YASKAWA |
| Convertitore di frequenza |
Il Giappone OMRON |
| Alimentazione elettrica di commutazione |
Taiwan Mw |
| Componente pneumatica |
Il Giappone SMC |
| SpA |
Siemens |
| Binario di guida |
Siemens |
