Dettagli:
|
| Nome di produzione: | robot di sigillatura di vetro d'isolamento d'erogazione dell'attrezzatura del sigillante | Dimensione di vetro massima: | 2000*2500 |
|---|---|---|---|
| Pressatura due volte: | 2000*3000 | Spessore di vetro: | 60 millimetri |
| Tipo di vetro: | Vetro triplo/punto doppio/ | Garanzia: | 1 anno |
| Evidenziare: | Attrezzatura d'erogazione del sigillante 2000*2500,attrezzatura d'erogazione del sigillante di 60mm,Robot di vetro d'isolamento di sigillamento 2000*2500 |
||

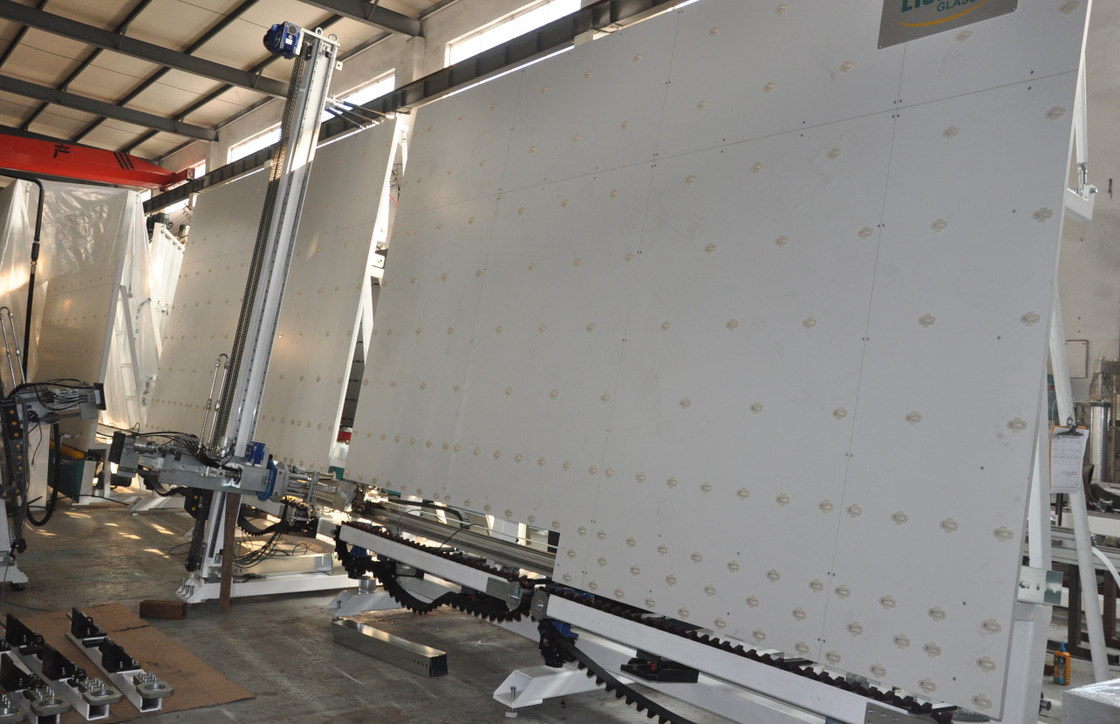

Robot di sigillatura automatico - 2000 (altezza) *2500
Macchina di sigillatura di vetro d'isolamento verticale dell'espulsore del silicone del robot
Applicazione dell'espulsore del silicone
Facendo uso di 8 servomotori
la l adotta il sistema giapponese del servocomando, la prestazione stabile
l automaticamente dimensione di vetro di misura, incollante profondità ed incollante velocità con l'adeguamento lineare
l facendo uso della cinghia sincrona, del trasporto stabile e del posizionamento accurato
la l pezzi di ricambio è altamente standardizzata e precisa, assicurandosi che la macchina possa essere utilizzata a lungo
la l gli angoli del vetro è piena, senza bolle e la superficie è regolare, nessun bisogno
l macchina completamente automatica di alto-efficienza
la l la nuova progettazione della ruspa spianatrice è particolarmente adatta a fare il treno IG non ha i lati e gli angoli molto piani e bolle di aria.
la l ripara automaticamente gli angoli di vetro luminosi sulla superficie
l stalla che trasporta, nessun graffi, nessun inquinamento
la l singola parte funzione è fornita della funzione manuale, facile regolare
Disegno di dettaglio dell'espulsore del silicone
ØOne ha messo della pompa A e della pompa B
Fornito di singola componente di A e di singola componente di B. Incolli A e la B automaticamente è mescolata e proporzionata automaticamente.
Dispositivo di ØAdhesive
Quando la pressione aumenta, più colla B rifluirà automaticamente, così conservando il materiale.
Dispositivo del corpo di ØDouble
Il dispositivo del due-corpo ha due funzioni. Quello a sinistra è usato per filtrare le impurità e l'umidità quando il rifornimento di carburante e quello a destra svolge il ruolo di lubrificazione.
Dispositivo di ØSeal
Adotti un servomotore del Giappone Yaskawa per controllare la guarnizione con 360°rotation. Una ruspa spianatrice è messa per raschiare la colla in eccesso e non c'è necessità di riparare l'angolo di vetro una seconda volta.
Cinghia di ØSynchronous
Il dispositivo della cinghia di sincronizzazione assicura che il vetro possa essere trasportato uniformemente ed essere posizionato esattamente.
Sensore astuto
Automaticamente la posizione la colla del sensore e di vetro alla profondità e la velocità ricoprente possono essere regolato online.
Funzione di ØStorage
Quando la dimensione di vetro è meno di 1.8m, può immagazzinare tre pezzi di vetro d'isolamento.
ØEquipped con il dispositivo manuale
Ogni singola parte è fornita dell'operazione manuale, nel caso in cui.
Servi di ØEight
Il robot usa otto servo meccanismi di Yaskawa, quattro di cui controllano gli organi di trasmissione. Negli altri quattro servo meccanismi, controllano le tazze, sollevamento, azionamento e meccanismi di regolazione e rotazione di aspirazione.
Componenti elettriche di ØMain
Le componenti elettriche principali usano Siemens, SMC ed altri pezzi di ricambio famosi per mantenere una prestazione più stabile.
Macchina tecnica dell'espulsore del silicone di dati del ²
| Dimensione di Max.glass | 2500mm |
| Dimensione di Min.glass | 170mm*400mm (macchina di 2000mm) |
| Spessore di vetro | 12-56mm |
| Velocità di lavoro | 5-40m/min |
| Pressione d'aria | 0.6-0.8MPa |
| Pressione di compressione | <350kg> |
| Angolo piano | 6° - 9° |
| Peso di vetro massimo | 400kg |
| Potere di tensione | 380V 12kw |
| Dimensione globale | 8700mm*2000mm*3500mm |
Macchina principale dell'espulsore del silicone dell'elenco componenti
| Nome | Marca |
| Commutatore | SIEMENS |
| Servomotore | Il Giappone YASKAWA |
| Modello dell'ingresso/uscita | Il Giappone MSYSTEM |
| Componente a voltaggio inferiore | Siemens |
| CPU | Il Giappone YASKAWA |
| Convertitore di frequenza | Il Giappone OMRON |
| Alimentazione elettrica di commutazione | Taiwan Mw |
| Componente pneumatica | Il Giappone SMC |
| SpA | Siemens |
| Binario di guida | Siemens |
Dettagli di piccola macchina dell'espulsore
• Controllo di sistema del servo del Giappone Yaskawa, macchina piena di alto-efficienza ed automatica di sigillamento
• 4 sezioni, vetro di immagazzinamento nella latta
• Cinghia di sincronizzazione Adopt, trasferimento regolare e posizione accurata
• Automaticamente angoli di vetro di riparazione con la ruspa spianatrice ed il rullo
• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)
• Ogni automatico-funzione è con l'operazione manuale
• Può ricoprire il doppio vetro
• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone
• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto
• Può essere collegato con la linea di trasformazione di vetro isolare
• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)
• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)
• Con la funzione di esame di codice (facoltativa)
