Dettagli:
|
| Certificazione: | CE | Nome di produzione: | Macchina piegatubi d'isolamento automatica del alluminio-distanziatore di alluminio di vetro |
|---|---|---|---|
| Dimensione massima del distanziatore: | 1800mm*2000mm | Macchina di Min.bending: | 150*250mm |
| Tipi del distanziatore: | Spazio di alluminio/distanziatore caldo del bordo | Servomotore: | Servomotore di |
| Tipo della macchina: | Bordare macchina, | Uso: | barra di alluminio che piega, barra di alluminio del distanziatore del distanziatore della curvatura |
| automazione: | Automatico | Larghezza di alluminio del distanziatore: | 5.5-26.5mm |
| Evidenziare: | Attrezzatura di piegamento di vetro del distanziatore,Attrezzatura di piegamento di vetro di alluminio,Macchina piegatubi del distanziatore di alluminio |
||
Macchina piegatubi d'isolamento del distanziatore di alluminio di vetro per l'elaborazione di vetro
Caratteristica principale della macchina piegatubi d'isolamento del distanziatore di alluminio di vetro
●Adotti il sistema d'alimentazione del servocomando, dimensione di struttura del distanziatore può essere regolato con
un'accuratezza di 0,1 mm/m
●Sistema di controllo di angolo di curvatura di CNC con accuracyof regolabile 0.1°
●Installato quattro gruppi di unità di stoccaggio dei distanziatori
●La barra di alluminio con le dimensioni multiple può essere selezionata a volontà
Regoli automaticamente la velocità di piegamento secondo la dimensione del telaio di alluminio
per evitare la deformazione di grande telaio ed assicurare l'alta velocità e la continuità di piccolo telaio
●Collegamento continuo automatico del distanziatore, distanziatore di taglio, avoldance del giunto della barra del distanziatore
●Nessun richiamo materiale, richiamo di sonno, richiamo dell'errore, richiamo del lavoro, dati irragionevoli

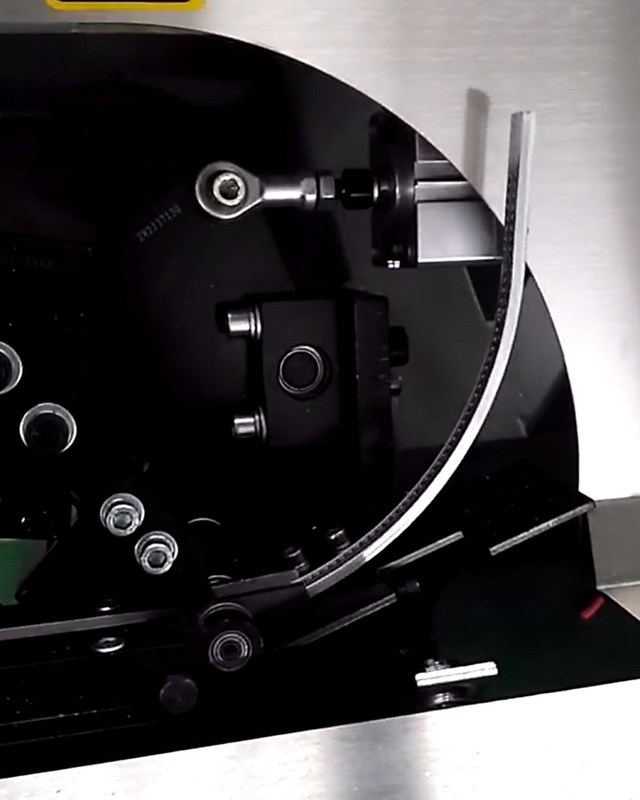

rifiuti l'elaborazione e la struttura di alluminio a forma di arco e lo speciale di sostegno rapido. a forma di piegamento di alluminio della struttura
●La funzione di USB, che può leggere eccelle il directly● si collega con il ERP (facoltativo)
Panoramica di produzione della macchina piegatubi del alluminio-distanziatore di alluminio
La macchina piegatubi del distanziatore può fare varie strutture di alluminio poligonali convesse da una striscia di alluminio in una volta, così rinforzando la forza del telaio di alluminio, rendente l'effetto di sigillatura del vetro d'isolamento migliore. Il vetro vuoto è fatto da 2pcs o da più vetro "float" che hanno riempito di diseccante del gas dell'argon con la struttura di alluminio. Guarnizione primaria (butile) fra vetro e la struttura d'isolamento di Aliminum, guarnizione secondry (polisolfuro o struttura). Il vetro d'isolamento sarà efficacemente di proteggere la radiazione quando film basso-e rivestito. La macchina piegatubi del distanziatore di alluminio automatico è un'attrezzatura speciale per la fabbricazione delle strutture di alluminio del vetro d'isolamento, che sostituisce la tecnologia tradizionale di montaggio.
Parametro tecnico della macchina piegatubi del distanziatore di alluminio automatico
|
Dimensione di piegamento massima
|
2000mm*2000mm |
|
Dimensione di piegamento minima
|
250mm*180mm |
|
Larghezza di alluminio del distanziatore
|
6A - 27A |
| Scaffali dei distanziatori | 4 scaffali |
|
Errore di dimensione del distanziatore
|
±0.5mm |
|
Errore di angolo
|
±1° |
|
Velocità di elaborazione
|
< 25s=""> |
|
Dotazione d'aria
|
≥0.65MPa |
| Tensione | 380V50Hz 3P |
| Potere totale | 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Dettaglio della macchina piegatubi del distanziatore di alluminio automatico
sistema di controllo di 1.Siemens 1200PLC con velocità di lavoro veloce. Sistema di controllo tedesco del plc di Siemens, interfaccia del touch screen.
taglio 2.Automaticlly ed alimentare i distanziatori di alluminio
3. Connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
la macchina piegatubi del distanziatore di alluminio 4.Automatic ha quattro o dodici unità di stoccaggio differenti di dimensione del distanziatore possono scegliere
le parti 5.Spare di tutta la macchina hanno codici di identificazione.
6. I distanziatori di alluminio sono disponibili nelle specifiche differenti e nelle dimensioni di 6A-27A.
7.Support piegamento continuo, evita automaticamente il distanziatore - il collegamento mentre piega e tagliando
il dispositivo speciale della mano della macchina 8.The è utilizzato per piegare la grande struttura del distanziatore
9.Precise effetto di piegamento, errore d'angolo meno di 0.1mm.
la macchina piegatubi del distanziatore 10.Automatic può piegare l'acciaio inossidabile di alluminio /thermix di /technoform /Alupro /swisspacer/ del distanziatore (facoltativo)
Funzione d'entrata 11.USB, può leggere per eccellere direttamente i dati

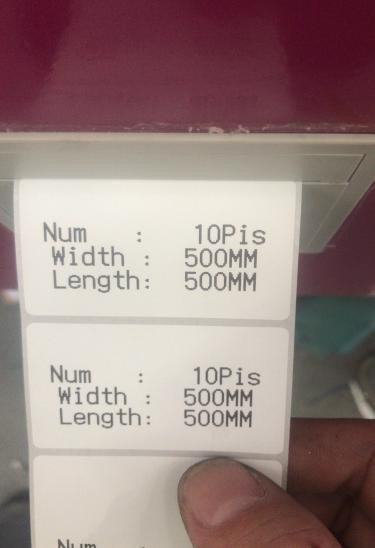

la funzione dell'autoadesivo dell'etichetta della carta 12.Printing (facoltativa), potrebbe rimuoverla facilmente.
Prodotto relativo
Macchina butilica LJTB 01 dell'espulsore
Caratteristica principale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Identifichi automaticamente la larghezza della barra di alluminio, la colla frugano può essere automatico regolano
• La parte critica del circuito idraulico facendo uso delle importazioni tedesche delle componenti per assicurarsi che la plastica uniformemente piena
• Velocemente preriscaldi, migliori l'efficienza del lavoro
• con il preriscaldamento della funzione
• Con la funzione gonfiabile dello scarico, migliori la qualità di sigillatura e salvare il tempo per plastica
• Velocità rapidamente ricoprente, latta fino a 47m/min
• Salvataggio della quantità di colla
Dati tecnici
| Pressione di compressione | 10-18MPa |
| Temperatura | 110~140℃ |
| Larghezza di alluminio del distanziatore | 6A - 27A |
| Velocità | 5-47m/min |
| Diametro del cilindro butilico | 200mm |
| Dotazione d'aria | ³ /min di 0.4m |
| Pressione d'aria | ≥0.6MPa |
| Potere totale | 380V, 5.7KW, 50HZ |
| Dimensione | 2800×700×900mm (L×W×H) |
| peso | 650kg |
Parametri elettrici
| Nome | Originale | Marca |
| SpA | La Cina | KINCO |
| Valvola | Tedesco | HAWE |
| Apparecchiatura elettrica di bassa tensione | Tedesco | SIEMENS |
| Idraulico sovralimentante e pneumatico | Tedesco | MAXIMATOR |
| Convertitore di frequenza | La Cina | KINCO |
| Componenti pneumatiche | Taiwan | ARTAC |
| Valvola di scarico rapida/generatore di vuoto | Il Giappone SMC | SMC |
| Luce di viaggio | Il Giappone | OMRON |
| Fibra ottica | Il Giappone | OMRON |
macchina didiffusione LJST02A
Caratteristica principale
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola importata del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
Dati tecnici
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mm |
Bordo verticale astuto che cancella macchina LJCM2545
Caratteristica principale
• Accesso di vetro bidirezionale
• Automaticamente dimensione di misura
• Automaticamente distinguere superficie bassa-e
• La testa può essere 360° rotante
• Dispositivo automatico sicuro e completo
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sei sistemi di controllo dei servi
• La soppressione del bordo è regolabile
• Il sistema di controllo intelligente, può riconoscere l'elaborazione batch
Dati tecnici
| Dimensione d'elaborazione di vetro massima | 2500*4500mm |
| Dimensione d'elaborazione di vetro minima | 400*280mm |
| Spessore di vetro | 3-15mm |
| Diametro della mola | 200mm |
| Altezza di sollevamento | 500mm |
| Bordo che cancella larghezza | 10-50mm |
| Velocità della trasmissione | 1. 29m/min |
| Bordo che cancella velocità | 2-29m/min |
| Larghezza della mola abrasiva | 10/12/15 di millimetro |
| Spessore di vetro | 3 - 15mm |
| Velocità della mola | 0~3000r/min |
| Consumo dell'aria totale | 100L/ min |
| Pressione d'aria | ≥0.8MPa |
| Potere totale | 3P 380V 50Hz 3.35KW |
| Dimensione | Dimensioni: 9700×2500×3400mm |
| Peso totale | 3700KG |
Parametri elettrici
| NOME | ORIGINE | MARCA |
| Servomotore | Taiwan | TAIDA |
| SpA | Taiwan | TAIDA |
| Componente pneumatica | Taiwan | AAIRTAC |
| Elettricità di pressione bassa | La Germania | SIEMENS |
| Interruttore | La Germania | SIEMENS |
| Commutatore del sensore | La Corea | AUTONICS |
| Commutatore di approccio | La Corea | AUTONICS |
| Commutatore di limite | Taiwan | TENDA |
| Connettore | La Germania | SIEMENS |
| Convertitore di frequenza | La Francia | SCHNEIDER |
| Bottone principale | La Francia | SCHNEIDER |
| Relè intermedio | Il Giappone | OMRON |
