Dettagli:
|
nome di prodotto: | Macchina di rivestimento butilica dell'estrusione | Applicazione: | Rendendo a doppi vetri la macchina dei prodotti di vetro |
---|---|---|---|
Garanzia: | 1 anno | Tempo di riscaldamento: | 15 minuti |
Tensione: | 380v 50Hz 3P | Pressione di compressione: | 10-18mpa |
Spessore della colla: | 0.3-0.5MM | Larghezza della colla: | 3.5mm |
Evidenziare: | Macchina calda di vetro della colla della colata di IG,Macchina calda orizzontale della colla della colata,Applicatore orizzontale di gomma butilica |

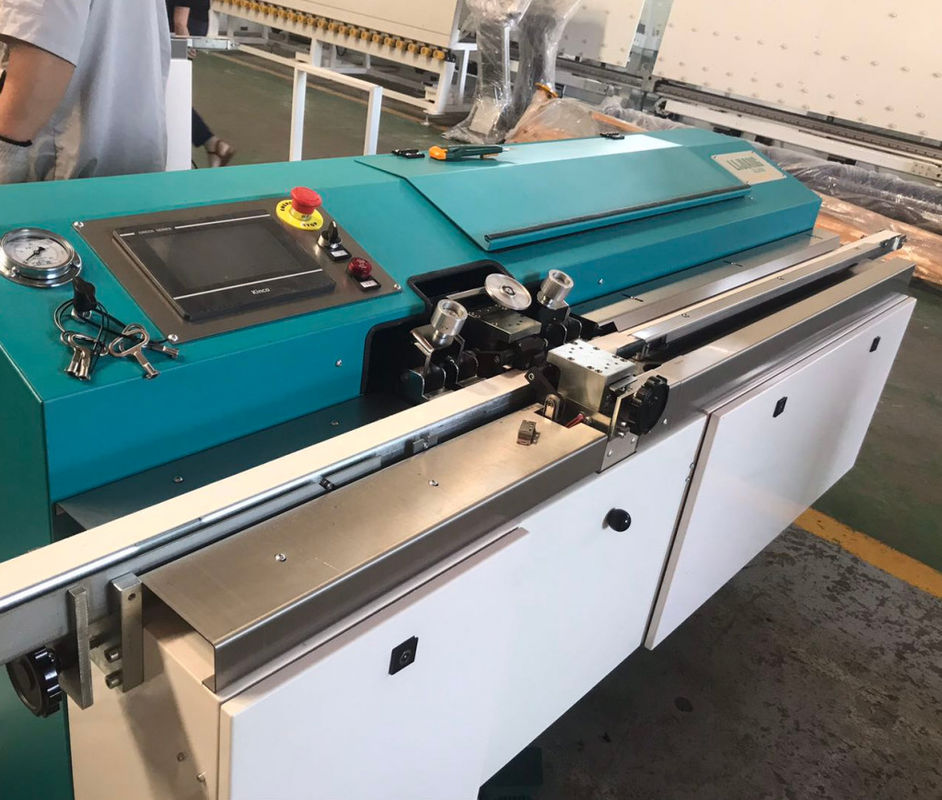

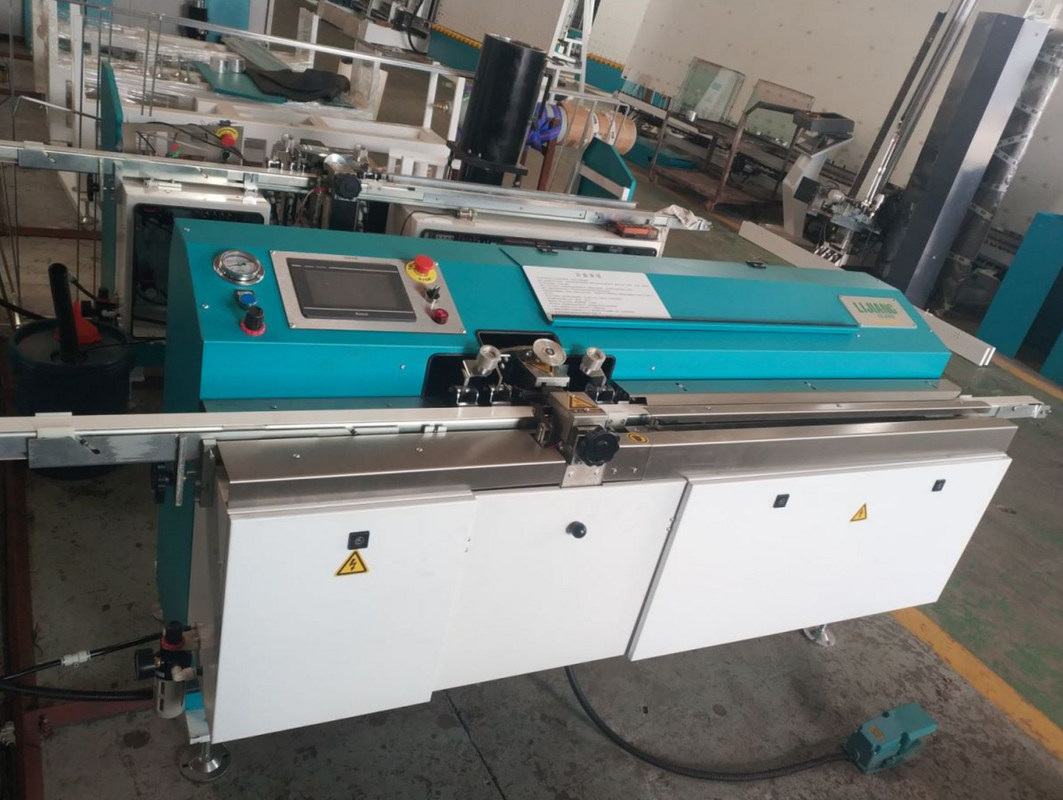

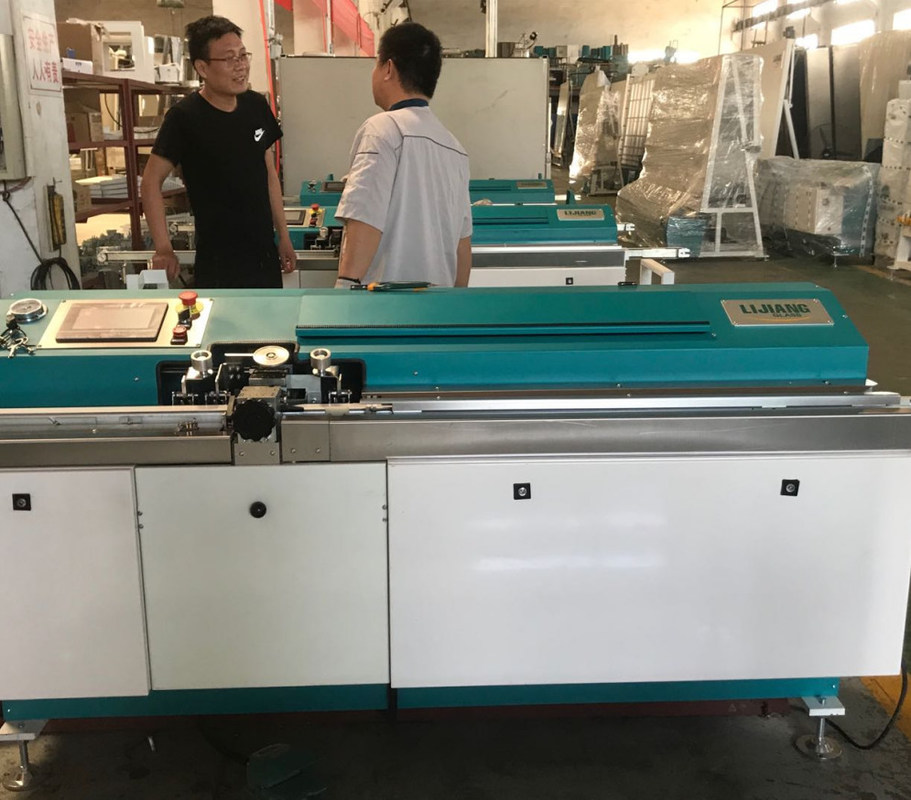

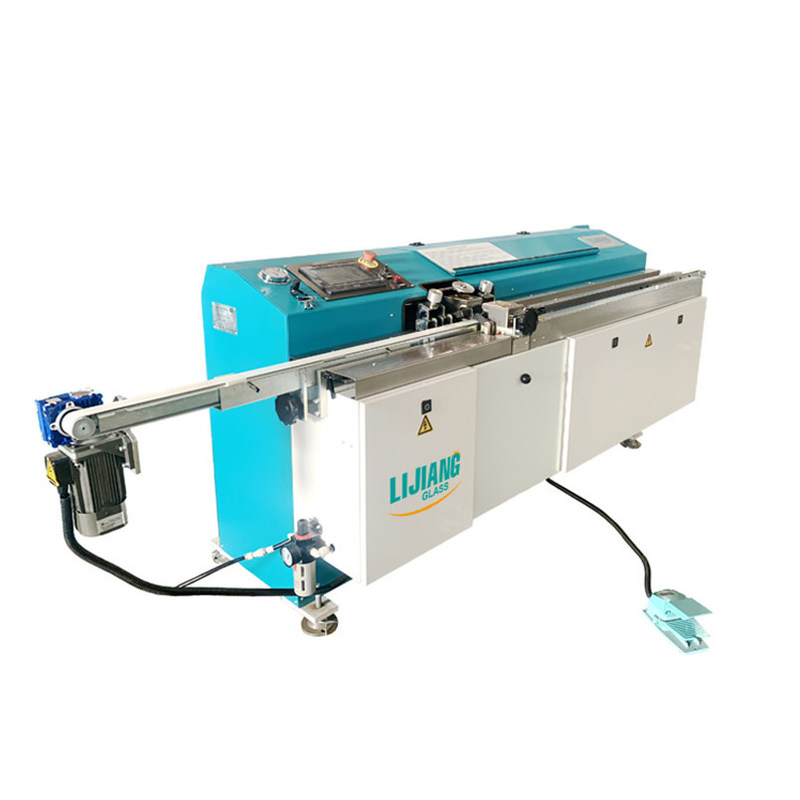

Panoramica della macchina di rivestimento butilica dell'estrusione
L'espulsore butilico è utilizzato per spandere uniformemente il butile caldo della colata sulla struttura di alluminio.
Un grande pannello di controllo elettrico semplifica il funzionamento dell'espulsore butilico.
Il nastro trasportatore di alluminio è controllato da un convertitore di frequenza.
La velocità può essere regolato da 0m/min all'espulsore butilico di 47m/min. LJTB01 è attrezzatura speciale per produzione del doppi vetri.
Come uno dell'attrezzatura importante nella produzione di vetro d'isolamento, l'effetto di adesivo butilico direttamente è collegato con il sigillamento dell'isolamento del vetro.
L'attrezzatura è automatica, facile da operare e di facile impiego.
La caratteristica principale della macchina butilica
1. L'operazione del touch screen è semplice e pratica.
il sistema 2.Hydraulic importato dalla Germania è adottato per assicurare la consegna coerente di colla.
il barilotto di gomma 3.The usa tira sulla struttura, che è conveniente da usare.
4.Automatically regolano l'uscita della colla secondo i cambi di velocità.
5.It è conveniente da regolare l'altezza delle traversine e da risolvere efficientemente e convenientemente il problema bianco.
la velocità 6.The di usando la colla può raggiungere 47m/minuto.
struttura di progettazione 7.Unique con la funzione automatica dello scarico per assicurare uso continuo di colla.
8. Non adotti una cinghia sincrona non adesiva e necessità usare la polvere di talco per pulire.
gli accessori principali 9.The sono marche tedesche. Controllo di programma dello SpA, prestazione stabile.
10.It è molto conveniente e pratico usare il sigillante verticale ed orizzontale mobile.
11.Automatically regolano la larghezza della testa della colla ed il controllo aperto rapido integrato della valvola assicura la consistenza dell'incollatura su due lati.
12.It può conservare il consumo della colla rispetto alla macchina di fabbricazione comune della gomma butilica ed incollare può raggiungere 7g/M.
Parametri di tecnologia della macchina butilica automatica dell'espulsore
Pressione di compressione | 10-18MPa |
Temperatura | 110~140℃ |
Spessore della colla | 0.3-0.5mm |
Larghezza della colla | 3.5mm |
Larghezza di alluminio del distanziatore | 6A - 27A |
Velocità | 5-47m/min |
Diametro del cilindro butilico | 200mm |
Dotazione d'aria | ³ /min di 0.4m |
Pressione d'aria | ≥0.6MPa |
Potere totale | 380V, 5.7KW, 50HZ |
Dimensione | 2800×700×900mm (L×W×H) |
peso | 650kg |
Dettagli dell'attrezzatura della macchina di rivestimento della colla
Parti della Germania Siemens
Adotti la marca di Siemens, la prestazione stabile.
Touch screen di KINCO
Chiara interfaccia, operazione semplice, touch screen astuto, programmazione aggiornata.
La Germania HA valvola
Adotti la valvola del Harvey della Germania, la prestazione più stabile.
Sistema di allarme
Automaticamente sistema di allarme, ricordante aggiungendo butile.
Cilindro della Germania Maximator
Il sistema sovralimentante adotta pneumatico famoso ed il cilindro idraulico, controlla forte la pressione dell'olio dello sbocco.
Immagine del dettaglio
Funzioni facoltative della macchina ricoprente butilica:
il cilindro della colla 200L è facoltativo
Prodotto relativo
Tabella di carico verticale
Parametro tecnico di I.Mainly:
1.
Dimensione di vetro di carico massimo: L × W = × 3500 2600 millimetri.
Capacità di carico minima della dimensione di vetro: larghezza del × di lunghezza = × 800 600 millimetri.
Spessore di vetro (3-10mm):
2.
Dimensione approssimativa della tavola di caricamento:
Altezza di larghezza X di lunghezza X = × 2500mm del × 2800mm di 3700mm + supporto inferiore 530mm (±30mm).
3.
La piattaforma di caricamento verticale adotta il servomotore come sistema di azionamento, tutti i motori è la velocità variabile stepless, la velocità della trasmissione della tavola è 2-35m/min, tempo di carico ciclico è 35S.
4.
Sistema di controllo completo del ciclo chiuso, posizionamento accurato, operazione stabile.
Descrizione di configurazione
5.
Il moto orizzontale del braccio di inclinazione è controllato da un servomotore di precisione e da una trasmissione, che è guidata da una cremagliera.
6.
Struttura di sollevamento: controllo della trasmissione di precisione e del servomotore, trasmissione a cinghia sincrona.
7.
Struttura obliqua: controllo della trasmissione di precisione e del servomotore, azionamento storto della biella.
8.
Struttura inferiore dell'azionamento, servomotore e controllo della trasmissione di precisione, comando a catena.
un comando digitale completo di 9,4 assi, posizionamento accurato, flessibilità rapida.
Tutte le velocità sono benissimo
Può essere regolato secondo la velocità della linea di produzione
10.
L'interfaccia uomo-macchina eccellente, controlla lo stato corrente dei parametri di sistema e dell'attrezzatura.
I dati possono essere fissati secondo altezza di pavimento di vetro differente e l'angolo, può anche essere prestabilito o registrare le variazioni normali di produzione.
11.
Sistema del pulsometro: singolo pulsometro rotatorio della pala di alta efficienza
Pollone: Adopt ha importato il tipo pollone del PF di 120mm
12.5-7 barre, 30 l/min;
Rifornimento dell'aria compressa: 5-7bar, 30L/min;
13.
Alimentazione elettrica: 380V, 50HZ, capacità trifase e installata: 10KW.
