Dettagli:
|
| Certificazione: | CE | Nome di produzione: | Macchina piegatubi d'isolamento automatica del distanziatore di alluminio di vetro |
|---|---|---|---|
| Dimensione massima del distanziatore: | 1800mm*2000mm | Macchina di Min.bending: | 150*250mm |
| Tipi del distanziatore: | Spazio di alluminio/distanziatore caldo del bordo | Servomotore: | Servomotore di |
| Tipo della macchina: | Bordare macchina, | Uso: | barra di alluminio che piega, barra di alluminio del distanziatore del distanziatore della curvatura |
| automazione: | Automatico | Larghezza di alluminio del distanziatore: | 5.5-26.5mm |
| Evidenziare: | Macchina piegatubi d'isolamento del distanziatore di vetro,Macchina piegatubi del distanziatore del servomotore,Servo macchina piegatubi di alluminio |
||

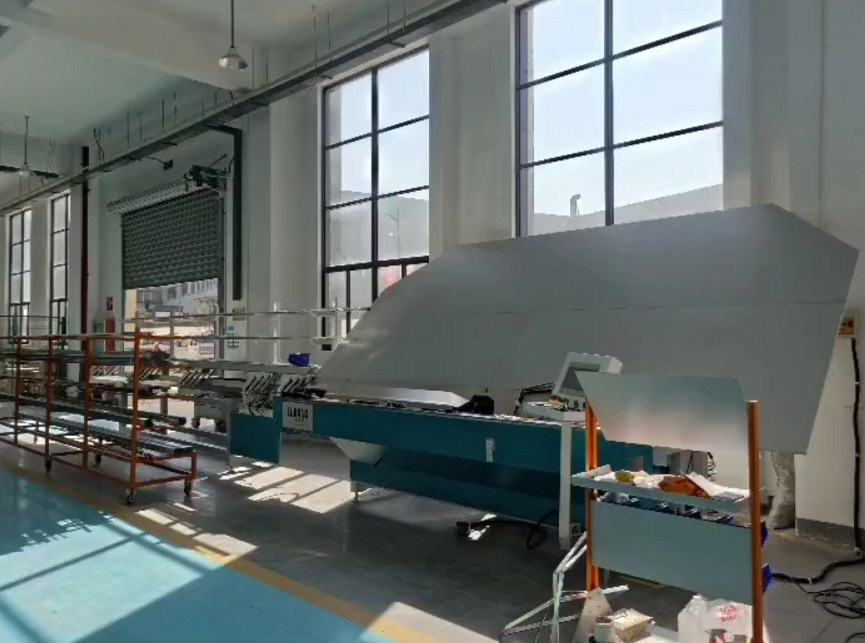

Macchina piegatubi d'isolamento automatica del distanziatore di alluminio di vetro per la macchina utensile profonda
Panoramica di produzione della macchina piegatubi del distanziatore di alluminio
Il vetro isolato è fatto da 2pcs o da più vetro "float" che hanno riempito di diseccante del gas dell'argon con la struttura di alluminio. Guarnizione primaria (butile) fra vetro e la struttura d'isolamento di Aliminum, guarnizione secondry (polisolfuro o struttura). Il vetro isolato sarà efficacemente di proteggere la radiazione quando film basso-e rivestito. La macchina piegatubi del distanziatore di alluminio automatico è un'attrezzatura speciale per la fabbricazione delle strutture di alluminio del vetro d'isolamento, che sostituisce la tecnologia tradizionale di montaggio. La macchina piegatubi del distanziatore di alluminio può fare varie strutture di alluminio poligonali convesse da una striscia di alluminio in una volta, così rinforzando la forza del telaio di alluminio, rendente l'effetto di sigillatura del vetro d'isolamento migliore.
Dettaglio della macchina piegatubi del distanziatore di alluminio automatico
la macchina piegatubi del distanziatore di alluminio 1.Automatic ha quattro o dodici unità di stoccaggio differenti di dimensione del distanziatore possono scegliere
taglio 2.Automaticlly ed alimentare i distanziatori di alluminio
3. Connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
sistema di controllo di 4.Siemens 1200PLC con velocità di lavoro veloce. Sistema di controllo tedesco del plc di Siemens, interfaccia del touch screen.
5. I distanziatori di alluminio sono disponibili nelle specifiche differenti e nelle dimensioni di 6A-27A.
6.Support piegamento continuo, evita automaticamente il distanziatore - il collegamento mentre piega e tagliando
le parti 7.Spare di tutta la macchina hanno codici di identificazione.
il dispositivo speciale della mano della macchina 8.The è utilizzato per piegare la grande struttura del distanziatore
9.Precise effetto di piegamento, errore d'angolo meno di 0.1mm.
la macchina piegatubi del distanziatore 10.Automatic può piegare l'acciaio inossidabile di alluminio /thermix di /technoform /Alupro /swisspacer/ del distanziatore (facoltativo)
la funzione dell'autoadesivo dell'etichetta della carta 11.Printing (facoltativa), potrebbe rimuoverla facilmente.
Funzione d'entrata 11.USB, può leggere per eccellere direttamente i dati
Caratteristiche principali della macchina piegatubi del distanziatore di alluminio
1.Bending e taglio automaticlly evitare il collegamento, la rotondità, auto matically tagliata dopo il piegamento.
2.It può fare il triangolo, rettangolo, forma quadrata del positivo cinque, esagono positivo, shap della rotondità ecc.
3.Pause e dispositivo di risistemazione per i guasti dell'attrezzatura di movimentazione
4.PLC controllo, operazione semplice del touch screen. Sistema di controllo 1200 dello SpA di Siemens con velocità di lavoro veloce
scanalature materiali di strage 5.Four per quattro specifiche differenti dei distanziatori.
6.Bend distanziatore di alluminio, distanziatore inossidabile e caldo liscio, evitare automaticamente i perni mentre piegando e tagliando
struttura di forma 7.Bending. Facendo uso del dispositivo della ruota del cerchio per piegare la struttura del cerchio o struttura con gli angoli del cerchio. Min R60, R150 massimo, dimensioni del distanziatore: 5.5-26.5). Le dimensioni differenti delle barre di alluminio richiedono gli strumenti differenti di dimensione
Parametro tecnico della macchina piegatubi del distanziatore automatico
|
Dimensione di piegamento massima
|
2000mm*2000mm |
|
Dimensione di piegamento minima
|
250mm*180mm |
|
Larghezza di alluminio del distanziatore
|
6A - 27A |
| Scaffali dei distanziatori | 4 scaffali |
|
Errore di dimensione del distanziatore
|
±0.5mm |
|
Errore di angolo
|
±1° |
|
Velocità di elaborazione
|
< 25s=""> |
|
Dotazione d'aria
|
≥0.65MPa |
| Tensione | 380V50Hz 3P |
| Potere totale | 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Prodotto relativo
Bordo verticale astuto che cancella macchina LJCM2545
Caratteristica principale
• Accesso di vetro bidirezionale
• Automaticamente dimensione di misura
• Automaticamente distinguere superficie bassa-e
• La testa può essere 360° rotante
• Dispositivo automatico sicuro e completo
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sei sistemi di controllo dei servi
• La soppressione del bordo è regolabile
• Il sistema di controllo intelligente, può riconoscere l'elaborazione batch
Dati tecnici
| Dimensione d'elaborazione di vetro massima | 2500*4500mm |
| Dimensione d'elaborazione di vetro minima | 400*280mm |
| Spessore di vetro | 3-15mm |
| Diametro della mola | 200mm |
| Altezza di sollevamento | 500mm |
| Bordo che cancella larghezza | 10-50mm |
| Velocità della trasmissione | 1. 29m/min |
| Bordo che cancella velocità | 2-29m/min |
| Larghezza della mola abrasiva | 10/12/15 di millimetro |
| Spessore di vetro | 3 - 15mm |
| Velocità della mola | 0~3000r/min |
| Consumo dell'aria totale | 100L/ min |
| Pressione d'aria | ≥0.8MPa |
| Potere totale | 3P 380V 50Hz 3.35KW |
| Dimensione | Dimensioni: 9700×2500×3400mm |
| Peso totale | 3700KG |
Parametri elettrici
| NOME | ORIGINE | MARCA |
| Servomotore | Taiwan | TAIDA |
| SpA | Taiwan | TAIDA |
| Componente pneumatica | Taiwan | AAIRTAC |
| Elettricità di pressione bassa | La Germania | SIEMENS |
| Interruttore | La Germania | SIEMENS |
| Commutatore del sensore | La Corea | AUTONICS |
| Commutatore di approccio | La Corea | AUTONICS |
| Commutatore di limite | Taiwan | TENDA |
| Connettore | La Germania | SIEMENS |
| Convertitore di frequenza | La Francia | SCHNEIDER |
| Bottone principale | La Francia | SCHNEIDER |
| Relè intermedio | Il Giappone | OMRON |
macchina didiffusione LJST02A
Caratteristica principale
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola importata del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
Dati tecnici
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mm |
Macchina butilica LJTB 01 dell'espulsore
Caratteristica principale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Identifichi automaticamente la larghezza della barra di alluminio, la colla frugano può essere automatico regolano
• La parte critica del circuito idraulico facendo uso delle importazioni tedesche delle componenti per assicurarsi che la plastica uniformemente piena
• Velocemente preriscaldi, migliori l'efficienza del lavoro
• con il preriscaldamento della funzione
• Con la funzione gonfiabile dello scarico, migliori la qualità di sigillatura e salvare il tempo per plastica
• Velocità rapidamente ricoprente, latta fino a 47m/min
• Salvataggio della quantità di colla
Dati tecnici
| Pressione di compressione | 10-18MPa |
| Temperatura | 110~140℃ |
| Larghezza di alluminio del distanziatore | 6A - 27A |
| Velocità | 5-47m/min |
| Diametro del cilindro butilico | 200mm |
| Dotazione d'aria | ³ /min di 0.4m |
| Pressione d'aria | ≥0.6MPa |
| Potere totale | 380V, 5.7KW, 50HZ |
| Dimensione | 2800×700×900mm (L×W×H) |
| peso | 650kg |
Parametri elettrici
| Nome | Originale | Marca |
| SpA | La Cina | KINCO |
| Valvola | Tedesco | HAWE |
| Apparecchiatura elettrica di bassa tensione | Tedesco | SIEMENS |
| Idraulico sovralimentante e pneumatico | Tedesco | MAXIMATOR |
| Convertitore di frequenza | La Cina | KINCO |
| Componenti pneumatiche | Taiwan | ARTAC |
| Valvola di scarico rapida/generatore di vuoto | Il Giappone SMC | SMC |
| Luce di viaggio | Il Giappone | OMRON |
| Fibra ottica | Il Giappone | OMRON |
Macchina di rifornimento manuale del gas LJCJ02N
Caratteristica principale
• È usato per il riempimento dell'argon in vetro d'isolamento
• Su efficacemente, tenuto conto quattro pezzi di IGU
• Quando il gas è pieno, allarmerà automaticamente e si fermerà
• Può fissare e visualizzare i dati di indice del gas
Dati tecnici
| Alimentazione elettrica | 220V 50Hz |
| Potere totale | 0.1kw |
| Dimensione | 620*439*700mm |
Tavola di sollevamento di carico di vetro LJ2510P-09
Caratteristica principale
Dati tecnici
| Dimensione del piano di appoggio | 2500*600mm |
| Carico | 2500*600mm |
| Altezza di sollevamento | 1200mm |
| Colore | Giallo |
