Dettagli:
|
| Certificazione: | CE | Nome di produzione: | Macchina piegatubi del alluminio-distanziatore di alluminio automatico |
|---|---|---|---|
| Dimensione massima del distanziatore: | 1800mm*2000mm (dentro una volta)/2500*4000 (dentro due volte) | Macchina di Min.bending: | 150 300 millimetri * |
| Larghezza di alluminio del distanziatore: | 5.5-26.5mm | Tipi del distanziatore: | Spazio di alluminio/distanziatore caldo del bordo |
| Servomotore: | Servomotore di | Tipo della macchina: | Bordare macchina, |
| Uso: | barra di alluminio che piega, barra di alluminio del distanziatore del distanziatore della curvatura | automazione: | Automatico |
| Evidenziare: | Macchina piegatubi d'elaborazione di vetro del distanziatore,macchina piegatubi del distanziatore di 1800mm*2000mm,Attrezzatura di piegamento di vetro del distanziatore di alluminio |
||

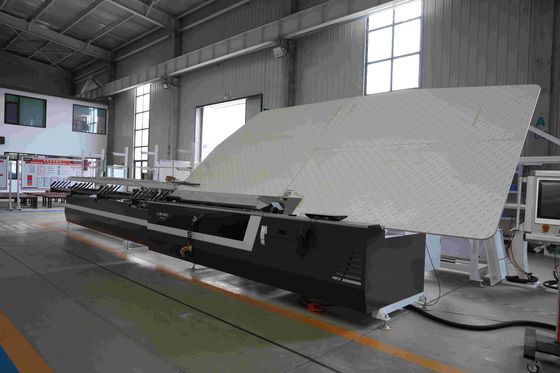

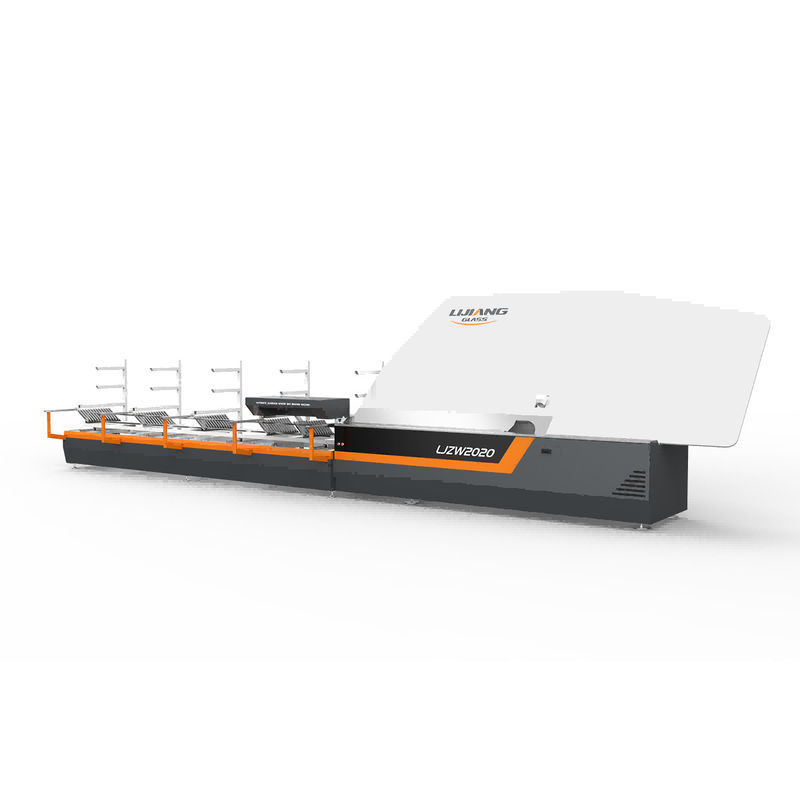

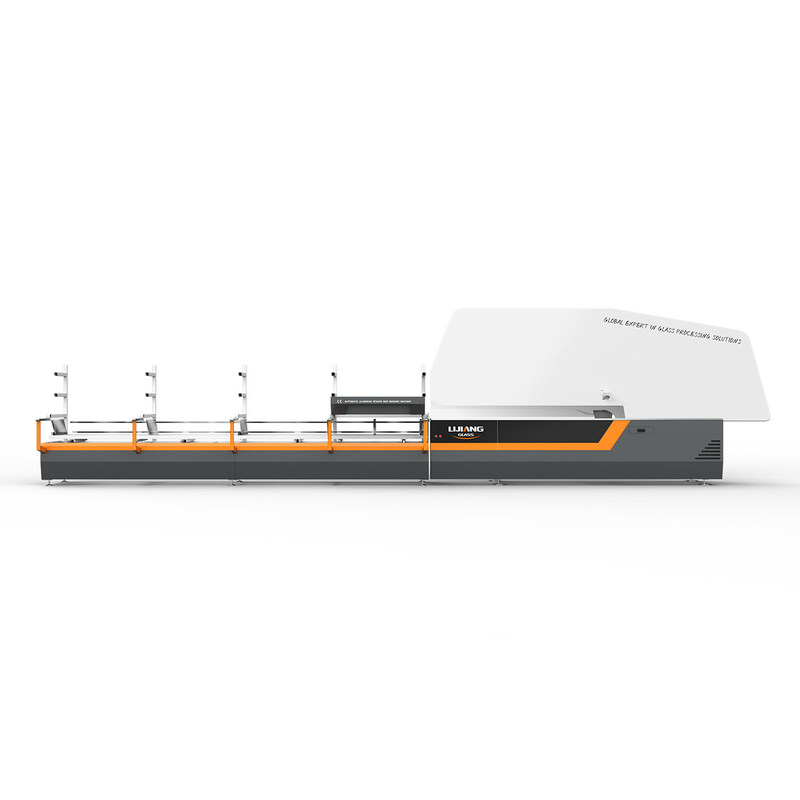

Attrezzatura di piegamento di vetro del distanziatore di alluminio automatico per l'elaborazione di vetro
Panoramica di produzione della macchina piegatubi del alluminio-distanziatore di alluminio
La macchina piegatubi del distanziatore automatico può fare varie strutture di alluminio poligonali convesse da una striscia di alluminio in una volta, così rinforzando la forza del telaio di alluminio, rendente l'effetto di sigillatura del vetro d'isolamento migliore. Il vetro del doppi vetri è fatto da 2pcs o da più vetro "float" che hanno riempito di diseccante del gas dell'argon con la struttura di alluminio. Guarnizione primaria (butile) fra vetro e la struttura d'isolamento di Aliminum, guarnizione secondry (polisolfuro o struttura). Il vetro d'isolamento sarà efficacemente di proteggere la radiazione quando film basso-e rivestito. La macchina piegatubi del distanziatore di alluminio automatico è un'attrezzatura speciale per la fabbricazione delle strutture di alluminio del vetro d'isolamento, che sostituisce la tecnologia tradizionale di montaggio.
Caratteristica principale della macchina piegatubi del distanziatore di alluminio automatico
●La macchina piegatubi del distanziatore automatico adottare il sistema d'alimentazione del servocomando, dimensione di struttura del distanziatore può essere regolato con
un'accuratezza di 0,1 mm/m
●Sistema di controllo di angolo di curvatura di CNC con accuracyof regolabile 0.1°
●Nessun richiamo materiale, richiamo di sonno, richiamo dell'errore, richiamo del lavoro, dati irragionevoli
rifiuti l'elaborazione e la struttura di alluminio a forma di arco e lo speciale di sostegno rapido. a forma di piegamento di alluminio della struttura
●Installato quattro gruppi di unità di stoccaggio dei distanziatori
●Regoli automaticamente la velocità di piegamento secondo la dimensione del telaio di alluminio
per evitare la deformazione di grande telaio ed assicurare l'alta velocità e la continuità di piccolo telaio
●La barra di alluminio con le dimensioni multiple può essere selezionata a volontà
●Collegamento continuo automatico del distanziatore, distanziatore di taglio, avoldance del giunto della barra del distanziatore
●La funzione di USB, che può leggere eccelle direttamente
●Colleghi con il ERP (facoltativo)
Parametro tecnico della macchina piegatubi del distanziatore di alluminio
|
Dimensione di piegamento massima
|
1800mm*2000mm (dentro una volta)/2500*4000 (dentro due volte) |
|
Dimensione di piegamento di minuto
|
150mm*300mm |
|
Larghezza di alluminio del distanziatore
|
5.5-26..5mm |
| Scaffali dei distanziatori | 4 scaffali |
|
Errore di dimensione del distanziatore
|
±0.5mm |
|
Errore di angolo
|
±1° |
|
Velocità di elaborazione
|
< 25s=""> |
|
Dotazione d'aria
|
≥0.65MPa |
| Tensione | 380V50Hz 3P |
| Potere totale | 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Dettaglio della macchina piegatubi del distanziatore automatico

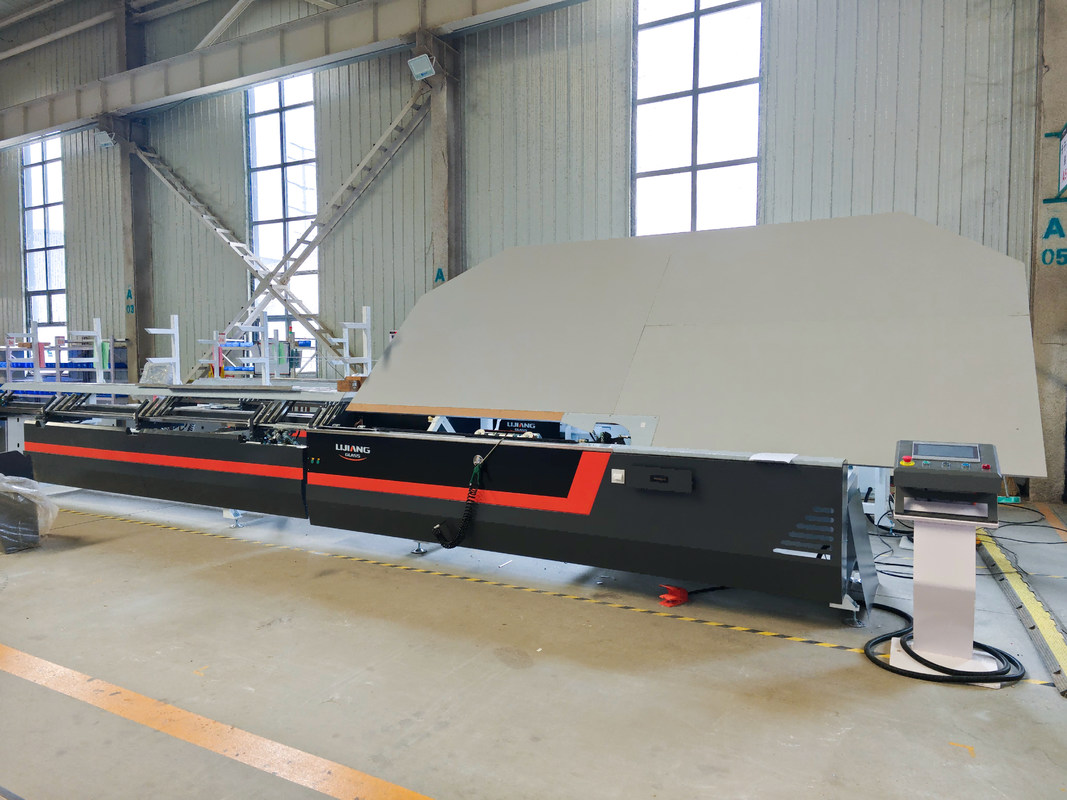

sistema di controllo del plc di 1.German Siemens, interfaccia del touch screen. Sistema di controllo di Siemens 1200PLC con velocità di lavoro veloce.

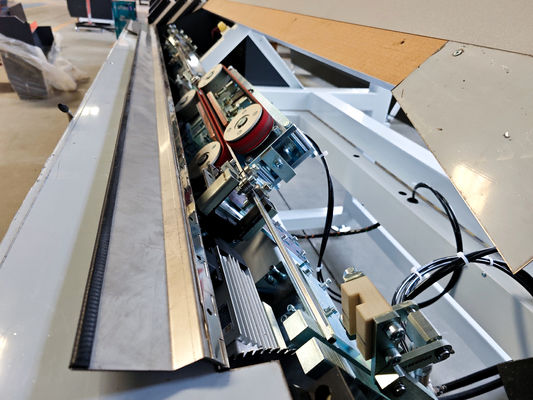

taglio 2.Automaticlly ed alimentare i distanziatori di alluminio
la macchina piegatubi del distanziatore di alluminio 3.Automatic ha quattro o dodici unità di stoccaggio differenti di dimensione del distanziatore possono scegliere
4. I distanziatori di alluminio sono disponibili nelle specifiche differenti e nelle dimensioni di 5.5-26.5mm
5. Connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
6.Support piegamento continuo, evita automaticamente il distanziatore - il collegamento mentre piega e tagliando
le parti 7.Spare di tutta la macchina hanno codici di identificazione.

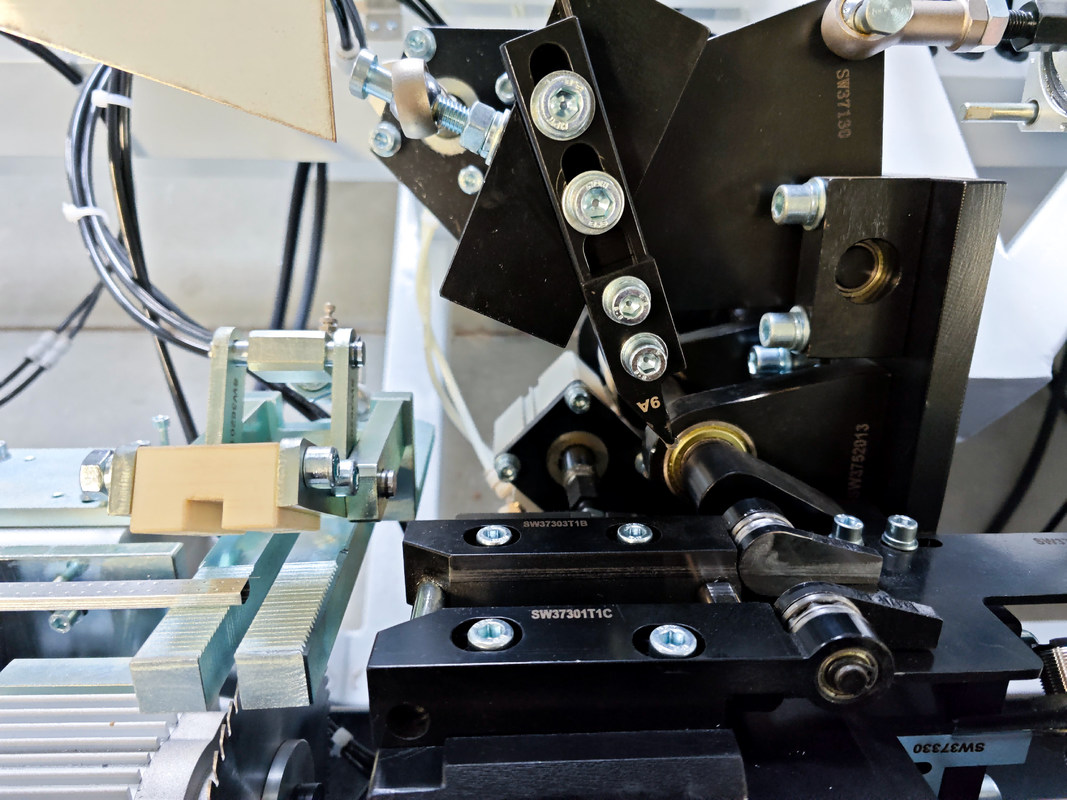

il dispositivo speciale della mano della macchina 8.The è utilizzato per piegare la grande struttura del distanziatore
la macchina piegatubi del distanziatore 9.Automatic può piegare l'acciaio inossidabile di alluminio /thermix di /technoform /Alupro /swisspacer/ del distanziatore (facoltativo)
10.Precise effetto di piegamento, errore d'angolo meno di 0.1mm.
Funzione d'entrata 11.USB, può leggere per eccellere direttamente i dati
la funzione dell'autoadesivo dell'etichetta della carta 12.Printing (facoltativa), potrebbe rimuoverla facilmente.
Prodotto relativo
macchina didiffusione LJST02A della pompa 1.Two
Caratteristica principale
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola importata del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
Dati tecnici
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mm |
macchina LJTB 01 dell'espulsore 2.Butyl
Caratteristica principale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Identifichi automaticamente la larghezza della barra di alluminio, la colla frugano può essere automatico regolano
• La parte critica del circuito idraulico facendo uso delle importazioni tedesche delle componenti per assicurarsi che la plastica uniformemente piena
• Velocemente preriscaldi, migliori l'efficienza del lavoro
• con il preriscaldamento della funzione
• Con la funzione gonfiabile dello scarico, migliori la qualità di sigillatura e salvare il tempo per plastica
• Velocità rapidamente ricoprente, latta fino a 47m/min
• Salvataggio della quantità di colla
Dati tecnici
| Pressione di compressione | 10-18MPa |
| Temperatura | 110~140℃ |
| Larghezza di alluminio del distanziatore | 5.5-26.5mm |
| Velocità | 5-47m/min |
| Diametro del cilindro butilico | 200mm |
| Dotazione d'aria | ³ /min di 0.4m |
| Pressione d'aria | ≥0.6MPa |
| Potere totale | 380V, 5.7KW, 50HZ |
| Dimensione | 2800×700×900mm (L×W×H) |
| peso | 650kg |
macchina LJTB 03 dell'espulsore 3.Butyl
Caratteristica principale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sistema di controllo di frequenza
• Struttura del rivestimento della struttura dell'arco
• Sistema sovralimentante pneumatico ed idraulico importato
• Struttura concentrante e di pressione automatica
• Capacità di carico fino a 14KG, tempo di risparmio per colla d'alimentazione
• Adotti cinque punti per controllare per trasportare
• Preriscaldamento della funzione, funzione di limite del cilindro della colla, sistema di allarme
• Il meccanismo dell'incollatura e di Covey adotta l'ultima progettazione
Dati tecnici
| Pressione di compressione | 10-18MPa |
| Temperatura | 110~140℃ |
| Larghezza di alluminio del distanziatore | 5.5-26.5mm |
| Velocità | 0-40m/min |
| Diametro del cilindro butilico | 200mm |
| Dotazione d'aria | ³ /min di 0.4m |
| Pressione d'aria | ≥0.6MPa |
| Potere totale | 380V, 5KW, 50HZ |
| Dimensione | 2600×680×1100mm (L×W×H) |
| peso | 650kg |
bordo verticale 4.Smart che cancella macchina LJCM2545
Caratteristica principale
• Accesso di vetro bidirezionale
• Automaticamente dimensione di misura
• Automaticamente distinguere superficie bassa-e
• La testa può essere 360° rotante
• Dispositivo automatico sicuro e completo
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sei sistemi di controllo dei servi
• La soppressione del bordo è regolabile
• Il sistema di controllo intelligente, può riconoscere l'elaborazione batch
Dati tecnici
| Dimensione d'elaborazione di vetro massima | 2500*4500mm |
| Dimensione d'elaborazione di vetro di minuto | 400*280mm |
| Spessore di vetro | 3-15mm |
| Diametro della mola | 200mm |
| Altezza di sollevamento | 500mm |
| Bordo che cancella larghezza | 10-50mm |
| Velocità della trasmissione | 1. 29m/min |
| Bordo che cancella velocità | 2-29m/min |
| Larghezza della mola abrasiva | 10/12/15 di millimetro |
| Spessore di vetro | 3 - 15mm |
| Velocità della mola | 0~3000r/min |
| Consumo dell'aria totale | 100L/ min |
| Pressione d'aria | ≥0.8MPa |
| Potere totale | 3P 380V 50Hz 3.35KW |
| Dimensione | Dimensioni: 9700×2500×3400mm |
| Peso totale | 3700KG |
