Dettagli:
|
| Certificazione: | CE | Nome di produzione: | Macchina piegatubi del distanziatore di alluminio di vetro automatico |
|---|---|---|---|
| Dimensione massima del distanziatore: | 1800mm*2000mm (dentro una volta)/2500*4000 (dentro due volte) | Macchina di Min.bending: | 150 300 millimetri * |
| Tipi del distanziatore: | Spazio di alluminio/distanziatore caldo del bordo | Servomotore: | Servomotore di |
| Tipo della macchina: | Bordare macchina, | Uso: | barra di alluminio che piega, barra di alluminio del distanziatore del distanziatore della curvatura |
| Larghezza di alluminio del distanziatore: | 5.5-26.5mm | automazione: | Automatico |
| Evidenziare: | macchina piegatubi di Antivari del distanziatore di 150*300mm,macchina piegatubi di Antivari del distanziatore di 26.5mm,macchina piegatubi di profilo di 150*300mm |
||

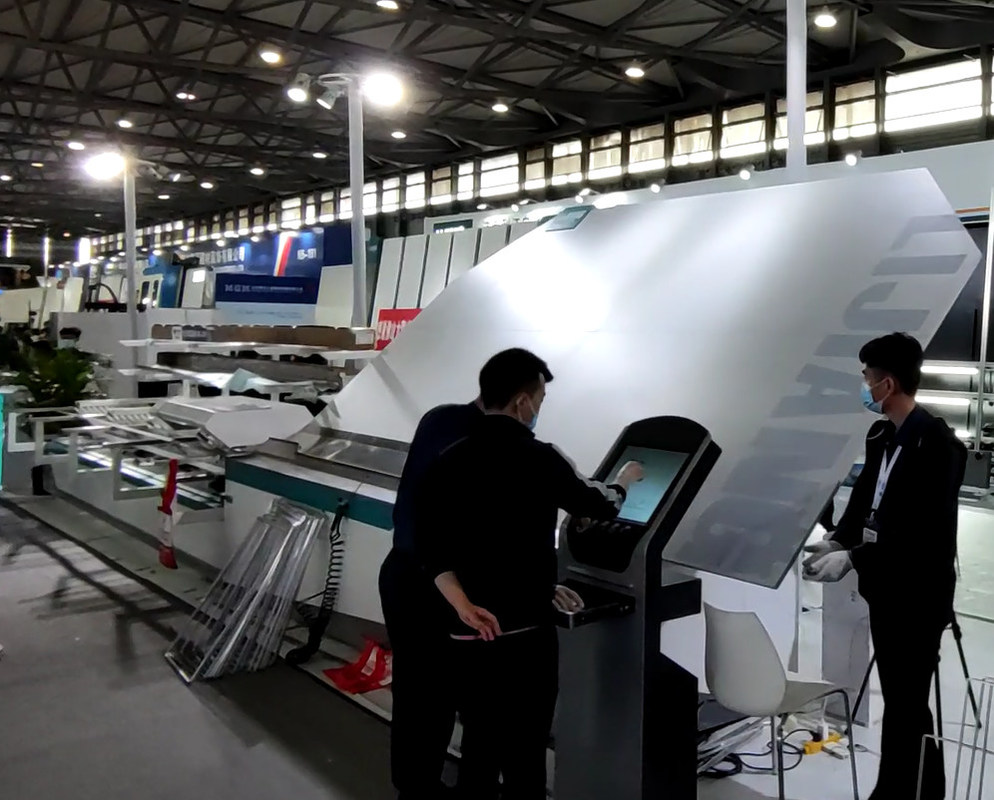

Macchina piegatubi della struttura della barra di alluminio automatica del distanziatore
Panoramica di produzione della macchina piegatubi del distanziatore di alluminio della struttura
Il vetro isolato è fatto da 2pcs o da più vetro "float" che hanno riempito di diseccante del gas dell'argon con la struttura di alluminio. Guarnizione primaria (butile) fra vetro d'isolamento e la struttura di alluminio, guarnizione secondry (polisolfuro o struttura). Il vetro d'isolamento sarà efficacemente di proteggere la radiazione quando film basso-e rivestito. La macchina piegatubi del distanziatore di alluminio automatico della struttura è un'attrezzatura speciale per la fabbricazione delle strutture di alluminio del vetro isolato, che sostituisce la tecnologia tradizionale di montaggio. La macchina piegatubi del distanziatore di alluminio automatico può fare varie strutture di alluminio poligonali convesse da una striscia di alluminio in una volta, così rinforzando la forza del telaio di alluminio, rendente l'effetto di sigillatura del vetro d'isolamento migliore.
Dettaglio della macchina piegatubi del distanziatore automatico
la macchina piegatubi del distanziatore di alluminio della struttura 1.Automatic ha installato quattro gruppi di unità di stoccaggio dei distanziatori, barra di alluminio con le dimensioni multiple può essere selezionata a volontà.
collegamento continuo 2.Automaticlly del distanziatore, distanziatore di taglio, evitare il giunto della barra del distanziatore
3. Connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
4.Adopt il sistema d'alimentazione di controllo di Siemens 1200PLC con la dimensione di struttura di lavoro veloce di speed.spacer può essere regolato con un accuacy di 0.1mm/m/
5. I distanziatori di alluminio sono disponibili nelle specifiche differenti e nelle dimensioni di 5.5-26.5mm
6.No il richiamo materiale, il richiamo di sonno, il richiamo dell'errore, richiamo del lavoro, dati irragionevoli rifiuta il processingand richiama
le parti 7.Spare di tutta la macchina hanno codici di identificazione.
struttura di alluminio a forma di arte 8.Suppprt e piegamento di alluminio a forma di speciale della struttura
Sistema di controllo di angolo di curvatura 9.CNC con accuratezza regolabile di 0.1°
la macchina piegatubi del distanziatore 10.Automatic può piegare l'acciaio inossidabile di alluminio /thermix di /technoform /Alupro /swisspacer/ del distanziatore (facoltativo)
Funzione d'entrata 11.USB, può leggere per eccellere direttamente i dati
la funzione dell'autoadesivo dell'etichetta della carta 12.Printing (facoltativa), potrebbe rimuoverla facilmente.
Parametro tecnico della macchina piegatubi della struttura automatica del distanziatore
|
Dimensione di piegamento massima
|
2000mm*2000mm |
|
Dimensione di piegamento di minuto
|
250mm*180mm |
|
Larghezza di alluminio del distanziatore
|
6A - 27A |
| Scaffali dei distanziatori | 4 scaffali |
|
Errore di dimensione del distanziatore
|
±0.5mm |
|
Errore di angolo
|
±1° |
|
Velocità di elaborazione
|
< 25s=""> |
|
Dotazione d'aria
|
≥0.65MPa |
| Tensione | 380V50Hz 3P |
| Potere totale | 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Caratteristiche principali della macchina piegatubi del distanziatore di alluminio
piegamento e cuttingavoid di 1.automaticlly il collegamento, la rotondità, auto matically tagliata dopo il piegamento.
la macchina piegatubi del distanziatore 2.Automatic può fare il triangolo, il rettangolo, la forma quadrata del positivo cinque, l'esagono positivo, shap della rotondità ecc.
3.PLC controllo, operazione semplice del touch screen. Sistema di controllo 1200 dello SpA di Siemens con velocità di lavoro veloce
4.Pause e dispositivo di risistemazione per i guasti dell'attrezzatura di movimentazione
scanalature materiali di strage 5.Four per quattro specifiche differenti dei distanziatori.
la macchina piegatubi della struttura del distanziatore 6.Automatic può piegare il distanziatore di alluminio, distanziatore inossidabile e caldo liscio, per evitare automaticamente i perni mentre piega e tagliando
struttura di forma 7.Bending. Facendo uso del dispositivo della ruota del cerchio per piegare la struttura del cerchio o struttura con gli angoli del cerchio. Min R60, R150 massimo, dimensioni del distanziatore: 5.5-26.5mm). Le dimensioni differenti delle barre di alluminio richiedono gli strumenti differenti di dimensione
Prodotto relativo
1.Sealant-spreading macchina LJST02A
Caratteristica principale
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola importata del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
Dati tecnici
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mm |
Tabella di diffusione LJSK02 del sigillante 2.Rotated
Caratteristica principale
• Funzionamento facile, semplice e flessibile
• È usato per la riparazione e la rotazione del vetro quando manuale che ricopre l'esterno del vetro di IG
• Il pollone medio è adatto a piccoli pezzi di vetro, tuttavia, la struttura extra di sostegno è per i grandi pezzi di vetro
Dati tecnici
| Alimentazione elettrica | 380V 50Hz |
| Potere totale | 0.37kw |
| Dimensione di funzionamento | 1500*1500mm |
| Dimensione | 600*550*985mm |
bordo verticale 3.Smart che cancella macchina LJCM2545
Caratteristica principale
• Accesso di vetro bidirezionale
• Automaticamente dimensione di misura
• Automaticamente distinguere superficie bassa-e
• La testa può essere 360° rotante
• Dispositivo automatico sicuro e completo
• Sistema di controllo dello SpA, interfaccia del touch screen
• Sei sistemi di controllo dei servi
• La soppressione del bordo è regolabile
• Il sistema di controllo intelligente, può riconoscere l'elaborazione batch
Dati tecnici
| Dimensione d'elaborazione di vetro massima | 2500*4500mm |
| Dimensione d'elaborazione di vetro di minuto | 400*280mm |
| Spessore di vetro | 3-15mm |
| Diametro della mola | 200mm |
| Altezza di sollevamento | 500mm |
| Bordo che cancella larghezza | 10-50mm |
| Velocità della trasmissione | 1. 29m/min |
| Bordo che cancella velocità | 2-29m/min |
| Larghezza della mola abrasiva | 10/12/15 di millimetro |
| Spessore di vetro | 3 - 15mm |
| Velocità della mola | 0~3000r/min |
| Consumo dell'aria totale | 100L/ min |
| Pressione d'aria | ≥0.8MPa |
| Potere totale | 3P 380V 50Hz 3.35KW |
| Dimensione | Dimensioni: 9700×2500×3400mm |
| Peso totale | 3700KG |
Parametri elettrici
| NOME | ORIGINE | MARCA |
| Servomotore | Taiwan | TAIDA |
| SpA | Taiwan | TAIDA |
| Componente pneumatica | Taiwan | AAIRTAC |
| Elettricità di pressione bassa | La Germania | SIEMENS |
| Interruttore | La Germania | SIEMENS |
| Commutatore del sensore | La Corea | AUTONICS |
| Commutatore di approccio | La Corea | AUTONICS |
| Commutatore di limite | Taiwan | TENDA |
| Connettore | La Germania | SIEMENS |
| Convertitore di frequenza | La Francia | SCHNEIDER |
| Bottone principale | La Francia | SCHNEIDER |
| Relè intermedio | Il Giappone | OMRON |
macchina LJTB 01 dell'espulsore 3.Butyl
Caratteristica principale
• Sistema di controllo dello SpA, interfaccia del touch screen
• Identifichi automaticamente la larghezza della barra di alluminio, la colla frugano può essere automatico regolano
• La parte critica del circuito idraulico facendo uso delle importazioni tedesche delle componenti per assicurarsi che la plastica uniformemente piena
• Velocemente preriscaldi, migliori l'efficienza del lavoro
• con il preriscaldamento della funzione
• Con la funzione gonfiabile dello scarico, migliori la qualità di sigillatura e salvare il tempo per plastica
• Velocità rapidamente ricoprente, latta fino a 47m/min
• Salvataggio della quantità di colla
Dati tecnici
| Pressione di compressione | 10-18MPa |
| Temperatura | 110~140℃ |
| Larghezza di alluminio del distanziatore | 6A - 27A |
| Velocità | 5-47m/min |
| Diametro del cilindro butilico | 200mm |
| Dotazione d'aria | ³ /min di 0.4m |
| Pressione d'aria | ≥0.6MPa |
| Potere totale | 380V, 5.7KW, 50HZ |
| Dimensione | 2800×700×900mm (L×W×H) |
| peso | 650kg |
Parametri elettrici
| Nome | Originale | Marca |
| SpA | La Cina | KINCO |
| Valvola | Tedesco | HAWE |
| Apparecchiatura elettrica di bassa tensione | Tedesco | SIEMENS |
| Idraulico sovralimentante e pneumatico | Tedesco | MAXIMATOR |
| Convertitore di frequenza | La Cina | KINCO |
| Componenti pneumatiche | Taiwan | ARTAC |
| Valvola di scarico rapida/generatore di vuoto | Il Giappone SMC | SMC |
| Luce di viaggio | Il Giappone | OMRON |
| Fibra ottica | Il Giappone | OMRON |
