Dettagli:
|
Nome di produzione: | Linea di trasformazione d'isolamento di vetro | Dimensione di riempimento massima: | 2500mm*7000mm |
---|---|---|---|
Concentrazione in gas: | >98% | Gas: | gas dell'argon |
Garanzia: | 1 anno | Marca: | Vetro di Lijiang |
Evidenziare: | Linea di produzione di vetro d'isolamento del touch screen,linea di produzione di vetro d'isolamento di 98%,Macchina del doppi vetri del touch screen |

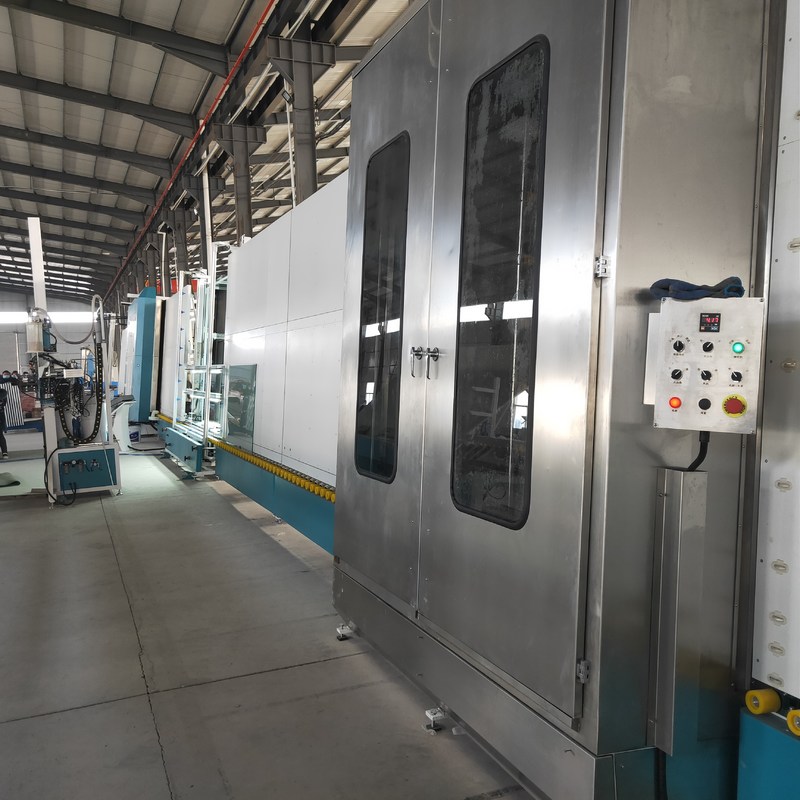

Touch screen che aziona linea di trasformazione di vetro d'isolamento conveniente con il materiale da otturazione del gas dell'argon di 98%
La linea di trasformazione di vetro d'isolamento di verticale automatico di LJBZ2570PG ha le seguenti funzioni: Lavando vetro piano, installando struttura di alluminio, premendo le unità normali di IG, premendo le doppie unità di IG, prementi le doppie unità di tre-strati IG.
LJBZ2570PG è un'attrezzatura speciale nella produzione di vetro d'isolamento con la striscia di alluminio, che presenta molti vantaggi, quale la piccola orma, la prestazione affidabile, alta efficienza, manutenzione conveniente ecc.
Caratteristica principale della linea di produzione di vetro d'isolamento di dimensione enorme
●interfaccia del touch screen, sistema di controllo dello SpA della Germania Siemens
●Identificazione automatica di vetro rivestito e basso-e
●La lavatrice adotta il dispositivo materiale ed impermeabile degli ss
Serbatoio di acqua con controllo di automatictemperature ed il sistema di lavaggio dell'acqua
●3 paia delle spazzole molli possono lavare online e vetro basso-e offline
●Inizio del fan dell'aria e regolazione automatici di arresto
●Sistema di riscaldamento ad aria
●Sistema di riduzione di rumore
●Esposizione online di lavare velocità
●Bordo premente regolabile per tenere il piatto premere superficie diritto
●Modo di collegamento di spina di aviazione
Applicabile per produrre IG triplo e IG a forma di
●Lavoro intermittente intelligente, energia di risparmio
Parametri principali della linea di trasformazione di vetro d'isolamento automatica
Alimentazione elettrica | Tensione | 380 |
Frequenza | 60 | |
Potere totale | chilowatt | ≈42 |
Lavare velocità | m/min | 2~10 |
Velocità di Max.working | m/min | 45 |
Dimensione di Min.glass | millimetro | 450×280 |
Dimensione di Max.glass | millimetro | 2500×7000 |
Lavare spessore di vetro | millimetro | 3~15 |
Spessore di vetro di Max.insulating | millimetro | 60 |
Altezza di sollevamento | millimetro | 500 |
Consumo totale del gas | L/min | 1500 |
La macchina utensile di vetro d'isolamento adotta il sistema di controllo di Siemens, fornito di touch screen di alta risoluzione, l'operatore può modificare in qualunque momento i parametri di lavoro della linea di produzione e può visualizzare chiaramente lo stato di ogni input e segnale in uscita, che è conveniente per la manutenzione programmata della macchina.
LJBZ2570PG che scarica sezione.
LJBZ2500PG non è adatto a vetro dell'arco o a vetro torto perché l'aereo dentro la sezione di pressatura è immutabile.
LJBZ2500PG è una pressa di stampaggio con una nuova tecnologia del rifornimento di carburante. Questa attrezzatura è adatta a macchina di vetro di livello e di pressatura e del rifornimento di carburante di nuova tecnologia con i vari gas o i gas misti. Poiché il sistema di controllo individua i tipi prestabiliti di gas (rapporto mescolantesi compreso dei gas misti) e la portata prima di ogni gas o miscela è riempita di vetro d'isolamento.
La pressatura di LJBZ2500PG e la sezione di vetro del rifornimento di carburante sono adatte a premere le doppie unità di IG o le unità di tre-strato IG allo stesso tempo. Tutti i tipi di vetro piano (vetro rivestito compreso e vetro vetro-premuto) può essere premuto da questa macchina.
LJBZ2500PG può essere usato per misurare la concentrazione in gas di vetro d'isolamento sulla linea. Lo strumento di misura davanti all'attrezzatura può misurare esattamente la dimensione e lo spessore del vetro e calcolare la quantità di gas ha avuto bisogno di.
LJBZ2500PG può premere e riempire il gas in due pezzi di unità di IG di cui la lunghezza è meno di 1.5m allo stesso tempo, che notevolmente migliorano l'efficienza di produzione, particolarmente per il vetro di cui la lunghezza è meno di 1.5m.
Caratteristiche principali
• Due pezzi di IGU potrebbero essere premuti ed il gas riempito una volta nel tempo, ogni IGU potrebbe riempire il gas dell'argon più di 90%
• Può meglio essere impedita la parte premere da essere non in forma premendo due pezzi di IGU una volta nel tempo. Può raggiungere 27s per ciascuno il doppio vetro di 1m*1m, migliorare l'efficienza del lavoro altamente
• Linea di trasformazione ad alta velocità di IG, abbiamo ottenuto i diritti di brevetto in Cina nel 2019
• Dalla parte di trasferimento a premere la parte, ogni parte è divisa
• Adatto a fabbricazione in serie in una fabbrica. Velocità ultraveloce
• Soluzione del problema di aspettare lavorare al robot di sigillatura. Installando due strutture del distanziatore per due IGU da un operaio
• Automaticamente dimensione del cilindro graduato ed identificare (identificare può essere permessa prima della pressatura e dopo la pressatura) con il sistema del ERP (facoltativo)
Dati tecnici
Dimensione di vetro massima | 2500mm*7000mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*7000mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 54.5KW |
spessore di vetro piano | 3-30mm |
Altri prodotti del VETRO di LIJIANG
Macchina di rifornimento del gas dell'argon con il touch screen
Questa macchina di rifornimento del gas dell'argon è macchina di rifornimento manuale, ma ha il touch screen per visualizzare quanto l'indice del gas dell'argon. E questa macchina di rifornimento può fissare quanto indice del gas volete riempire in vetro d'isolamento.
Tipi delle macchine di rifornimento del gas dell'argon
Macchina di rifornimento manuale generale del gas dell'argon & nuova macchina di rifornimento veloce del gas dell'argon
Macchina di rifornimento manuale di vetro d'isolamento del gas dell'argon per il riempimento del gas dell'argon
Il tipo di macchina di rifornimento d'isolamento astuta del gas di vetro LJCJ02 è un'attrezzatura speciale per vetro d'isolamento di riempimento. Il dispositivo dal microcomputer ed importato dal sensore per formare un sistema di controllo del ciclo chiuso, l'alto livello di attrezzatura intelligente, il controllo preciso, concentrazione pneumatica regolabile, efficienza di carico è alto, l'operazione è semplice. È essenziale più ulteriormente per migliorare la prestazione dell'attrezzatura di vetro vuota.
1. Caratteristica principale
• È usato per il riempimento dell'argon in vetro d'isolamento
• Su efficacemente, tenuto conto quattro pezzi di IGU
• Quando il gas è pieno, allarmerà automaticamente e si fermerà
• Può fissare e visualizzare i dati di indice del gas
2. Specifiche e data tecnica:
Oggetto | Valore |
Alimentazione elettrica | AC220 V 50Hz |
0.5kw | |
Dimensione di contorno | 600X400X1210mm |
Peso netto della macchina | 40kg |
3. La struttura principale di produzione
La macchina di rifornimento del gas comprende le parti dell'albero. C'è rifornimento di carburante, controllare e rilevazione. La parte del rifornimento di carburante pricipalmente comprende il circuito dello sbocco, restituisce il circuito e la valvola di regolazione. La parte del regolatore pricipalmente comprende il touch screen, l'allarme del bottone del commutatore, di controllo di selezione di gruppo di inizio, del regolatore e del cicalino. La parte di rilevazione pricipalmente comprende il sensore.
4. Gli stati di uso
fonte del gas dell'argon 1.The: pressione 0.2Mpa.
La fonte della macchina del compressore d'aria: pressione 0.4Mpa.
L'uso dell'ambiente: il ℃ 0~40, nessuna condensazione, il pannello dell'operazione ed il gruppo di regolazione non possono avere intrusione dell'acqua.
inflazione 5.Before per regolare i parametri tecnici
5,1 l'adeguamento del gas dell'argon attraversa la valvola di regolazione sul pannello, regola il flusso dell'argon, l'argon è più piccolo il flusso di vetro essere più piccolo, di modo che può migliorare l'accuratezza del sistema di controllo, ma anche può impedire il vetro rotto; all'inizio del meglio scorrerà giù, quando l'operatore può funzionare dopo che un aumento graduale nel flusso del gas aumenta il tasso di inflazione, migliora l'efficienza del lavoro, ma l'uso iniziale di flusso del gas deve essere regolato ad un minimo e poi gradualmente ad un aumento, ma non la velocità di adeguamento di inflazione è troppo veloce, altrimenti danneggierà la cavità di vetro della cavità di strato di separazione con aria e l'argon, riducenti l'accuratezza di concentrazione in gas e di rilevazione di concentrazione in gas.
5,2 regolazione di pressione di inflazione: per evitare il doppio danno di vetro a causa della pressione di alta inflazione. dobbiamo fare la pressione di esercizio siamo 0.2mpa, regoliamo la valvola di riduzione del gas dell'argon nel pannello di controllo in 0.1-0.2mpa, dentro il contenitore di macchine, trasformiamo la risorsa dell'aria in macchine compresse dell'aria 0.4mpa.
Secondo la dimensione del vetro d'isolamento e del tasso di inflazione per fissare la tomaia ed i limiti inferiori di pressione, quando il doppio vetro le più grande di 1,5 m. X 1,5 m., la risorsa dell'aria in compressore d'aria ha regolato correttamente il più grande valore.
6. installazione ed adeguamento
6,1 l'attrezzatura ha disposto uniformemente, presta attenzione per impedire il sistema di controllo di caduta e del regolatore e di danno.
6,2 colleghi l'incavo di potere, l'interfaccia radio totale, il tubo di scarico ed il tubo di ritorno.
5. installazione ed adeguamento
5,1 l'attrezzatura ha disposto uniformemente, presta attenzione per impedire il sistema di controllo di caduta e del regolatore e di danno.
5,2 colleghi l'incavo di potere, l'interfaccia radio totale, il tubo di scarico ed il tubo di ritorno.
inflazione 7.Before per regolare i parametri tecnici
7,1 l'adeguamento del gas dell'argon attraversa la valvola di regolazione sul pannello, regola il flusso dell'argon, l'argon è più piccolo il flusso di vetro essere più piccolo, di modo che può migliorare l'accuratezza del sistema di controllo, ma anche può impedire il vetro rotto; all'inizio del meglio scorrerà giù, quando l'operatore può funzionare dopo che un aumento graduale nel flusso del gas aumenta il tasso di inflazione, migliora l'efficienza del lavoro, ma l'uso iniziale di flusso del gas deve essere regolato ad un minimo e poi gradualmente ad un aumento, ma non la velocità di adeguamento di inflazione è troppo veloce, altrimenti danneggierà la cavità di vetro della cavità di strato di separazione con aria e l'argon, riducenti l'accuratezza di concentrazione in gas e di rilevazione di concentrazione in gas.
7,2 regolazione di pressione di inflazione: per evitare il doppio danno di vetro a causa della pressione di alta inflazione. dobbiamo fare la pressione di esercizio siamo 0.2mpa, regoliamo la valvola di riduzione del gas dell'argon nel pannello di controllo in 0.1-0.2mpa, dentro il contenitore di macchine, trasformiamo la risorsa dell'aria in macchine compresse dell'aria 0.4mpa.
Secondo la dimensione del vetro d'isolamento e del tasso di inflazione per fissare la tomaia ed i limiti inferiori di pressione, quando il doppio vetro le più grande di 1,5 m. X 1,5 m., la risorsa dell'aria in compressore d'aria ha regolato correttamente il più grande valore.
