Dettagli:
|
Nome della macchina: | Macchina di sigillatura automatica | Dimensione massima: | 2500*4000 |
---|---|---|---|
Spessore di vetro: | 58 millimetri | Tipo della macchina: | Nuovo |
Facendo uso del modo: | Vetro d'isolamento di sigillatura | Garanzia: | 1 anno |
Marca: | Vetro di Lijiang | ||
Evidenziare: | Espulsore di vetro d'isolamento del sigillante,espulsore di vetro del sigillante di 58mm,Robot di vetro d'isolamento del sigillante |

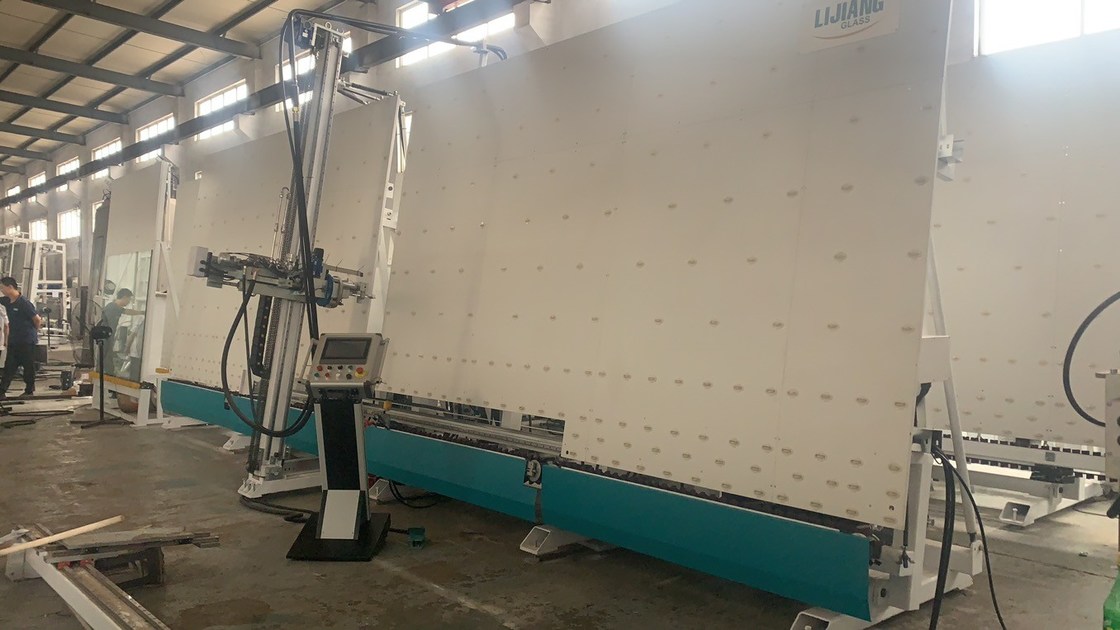

Sigillanti di vetro d'isolamento verticali automatici che sigillano la macchina del robot
一. Specificazione
Modello | LJTJ2540D |
Potere di tensione | 380V 13KW |
Pressione d'aria | 0.5~0.7Mpa |
Pressione d'espulsione | 32Mpa |
Dimensione di Max.Glass | 2500*4000mm |
Dimensione di Min.Glass | 400*300mm |
Spessore di vetro | 12~56mm |
Velocità di lavoro | 5~40m/min |
Dimensione globale | 11000*1500*4500mm |
2,2 rumore della macchina
Livello di pressione sonora di classificazione A | |
Stato di attesa | Stato di lavoro |
db 50 | db 85 |
二. Funzione e caratteristica
la macchina 1.The è adatta ad impresa d'elaborazione profonda di vetro, alta automazione, riduce l'intensità di lavoro, conserva la manodopera, migliorare l'efficienza di produzione
2. intera macchina adottare l'interfaccia uomo macchina del touch screen, con la funzione di memoria.
il sigillante del rivestimento 3.After, il bordo di vetro e l'angolo è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo
4. Facendo uso di due insiemi dell'impianto di alimentazione indipendente del sigillante (miscelatore compreso), due generi di sigillanti commutano facilmente velocemente, nell'operazione del un-bottone (modello II)
la larghezza 5.The della macchina è 1.5m, piccola superficie coperta, risparmia lo spazio
6. La terza sezione può depositare il vetro per migliorare l'efficienza efficacemente
7.The che la più piccola dimensione di vetro d'isolamento può essere elaborata è 400*300mm
anti dispositivo di didascalia 8.Equipped nel miscelatore
9. Il sistema del servocomando adotta la marca di fama mondiale (Giappone YASKAWA), la prestazione è stabile
10. trasmissione dell'asse per fare il vetro che è trasferito uniformemente con il posizionamento accurato.
11. il tipo cinghia di trasmissione dello speciale V per evitare il sigillante che attacca sulla cinghia, assicura il bordo di vetro pulito, il tipo blocco di V è variabile.
12. I pezzi di ricambio sono prodotti con l'alta normalizzazione e l'alta precisione, assicura che la macchina possa essere utilizzata con la stabilità a lungo termine
13.Suitable per la verniciatura tripla.
la ruota 14.Conveying sul piano di sostegno adotta la ruota incastonata, per assicurarsi il vetro è trasportata uniformemente
Caratteristiche principali:
• Controllo di sistema del servo del Giappone Yaskawa, macchina piena di alto-efficienza ed automatica di sigillamento
• 4 sezioni, vetro di immagazzinamento nella latta
• Cinghia di sincronizzazione Adopt, trasferimento regolare e posizione accurata
• Automaticamente angoli di vetro di riparazione con la ruspa spianatrice ed il rullo
• Automaticamente dimensione di vetro di misura, profondità della colla (30mm)
• Ogni automatico-funzione è con l'operazione manuale
• Può ricoprire il doppio vetro
• Modelli il vetro con i bordi facoltativi, il vetro di punto, il vetro triplo (facoltativo)
• Un insieme della pompa di innesco controlla due gruppi di sigillanti (facoltativi)
• Può usare i sigillanti strutturali del silicone, del polisolfuro e del silicone
• La testa della colla è nella parte anteriore della macchina, che è facile per il vetro ricoprente di punto
• Può essere collegato con la linea di trasformazione di vetro isolare
• Con la funzione di esame di codice (facoltativa)
Dati tecnici
Dimensione di vetro massima | 2500*4000mm |
Dimensione di vetro minima | 400*300mm |
Spessore di vetro | 12-50mm |
Velocità di lavoro | 5-40m/min |
Pressione d'aria | ≥0.6MPa |
Pressione di compressione | 32MPa |
Potere di tensione | 380V 15kw |
Dimensione globale | 11000*2000*3500mm |
Parametri elettrici
NOME | ORIGINE | MARCA |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
CPU | Il Giappone | YASKAWA |
Componente di bassa tensione | La Germania | SIEMENS |
Binario di guida | Taiwan | HIWIN |
Alimentazione elettrica di commutazione | Taiwan | Mw |
Commutatore del sensore | La Corea | AUTONICS |
Componente pneumatica | Il Giappone | SMC |
Touch screen | La Cina | GAOSHAN |
Servomotore | Il Giappone | YASKAWA |
Servo driver | Il Giappone | YASKAWA |
Prodotto relativo del VETRO di LIJIANG
Vetro 200KG 400kg 600kg 800kg Jib Crane a mensola per vetro lamilated di vetro d'isolamento
Gru a mensola di vetro con il pollone di sollevamento
1.Suitable per vetro d'isolamento muoventesi, vetro temperato, parete divisoria di vetro, costruzione in loco di elaborazione profonda di vetro e
vetro fotovoltaico solare.
la portata 2.Maximum è 300Kg, massimo che la dimensione di vetro può raggiungere a 8m (lunghezza) ×4m (larghezza).
3.It può girare il vetro con il vario grado.
4.Equipped con la funzione di stoccaggio di gas, la macchina può continuare a lavorare 20 minuti senza gas.
Parametri:
Peso di Max Glass | 500KG | |
Angolo di rotazione |
Giri il ° 90 Vibrazione 90° |
A destra e a sinistra Su e giù |
Tazze di aspirazione | 6 pezzi | |
Materiali della tazza | Silicone | |
Scivolamento del metodo | Manuale | |
Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
Lunghezza del braccio | 4 metri | |
Parti di controllo aereo | Airtac |
Peso di Max Glass | 400KG | |
Angolo di rotazione |
Giri il ° 90 Vibrazione 90° |
A destra e a sinistra Su e giù |
Tazze di aspirazione | 2 pezzi | |
Materiali delle tazze | Silione | |
Scivolamento del metodo | Manuale | |
Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
Lunghezza del braccio | 4 metri | |
Parti di controllo aereo | Airtac |
Peso di Max Glass | 360KG | |
Angolo di rotazione | 90° | A destra e a sinistra |
Tazze di aspirazione | 4 pezzi | |
Materiali delle tazze | Silicone | |
Scivolamento del metodo | Manuale | |
Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
Lunghezza del braccio | 4 metri | |
Parti di controllo aereo | Airtac |
Peso di Max Glass | 360KG | |
Angolo di rotazione | 90° | A destra e a sinistra |
Tazze di aspirazione | 4 pezzi | |
Materiali delle tazze | Silicone | |
Scivolamento del metodo | Manuale | |
Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
Lunghezza del braccio | 4 metri | |
Parti di controllo aereo | Airtac |
Usando per
- Linea di produzione di vetro d'isolamento,
- Installazione del sistema di vetro della parete divisoria,
- Caricando e scaricando strato di vetro sulla tavola di taglio del vetro,
- Installazione del tergicristallo dell'automobile.
Sollevatore elettrico di vetro KX4 della tazza di aspirazione di vuoto
Nome di prodotto
|
Sollevatore di vetro pneumatico di vuoto
|
||
Dimensione millimetro della tazza di aspirazione
|
300mm (la dimensione standard unificata della tazza di aspirazione, ogni dispositivo può essere in comune usato)
|
||
Singola tazza di aspirazione che sopporta il chilogrammo
|
100KG (il carico reale della prova può raggiungere più di 180KG)
|
||
Funzione di rotazione
|
360° rotazione manuale (dispositivo economico, sicuro speciale ed affidabile, facile da operare)
|
||
Funzione di vibrazione
|
vibrazione pneumatica di 90°
|
||
CC di tensione
|
DC12V (2 batterie incorporate per durata di vita della batteria lunga)
|
||
Resistenza
|
Può essere usato per i 3-5 giorni dopo una tassa e 2 batterie possono essere utilizzate alternatamente
|
||
Barretta millimetro di estensione
|
500MM (una lunghezza di un lato, specifiche di vetro speciali può essere personalizzata)
|
||
Sistema di controllo
|
Aspirazione e rilascio telecomandati metallici, telecomando senza fili facoltativo.
|
||
Personalizzabile
|
Nota: Può essere personalizzata secondo i requisiti trattati specifici della vostra società, la dimensione del pezzo in lavorazione ed il peso.
|
||
Norma di peso
|
Densità di vetro convenzionale 2.5÷1000 000 di vetro del × di spessore del × di larghezza del × di lunghezza = del peso = peso di vetro
Esempio: 3660×2440×19×2.5÷1000 000=424KG |
||
Fattore di sicurezza
|
Secondo le norme di sicurezza europee del CE sull'attrezzatura di sollevamento e le norme di sicurezza nei regolamenti di prevenzione degli infortuni tedeschi UVV 18 e nel VBG 9a, il migliore fattore di sicurezza per gli spalmatori di vuoto è 2,0. Per esempio, la singola forza di aspirazione della tazza di aspirazione FSRL280 è 3139N, diviso dal fattore di sicurezza 2,0, il carico è 1570N.
|
Come fabbricazione d'isolamento della macchina di vetro di professinal in Cina, eccetto materiale quali il setaccio di Moleculaer e distanziatore e sigillante di alluminio. Siamo buoni al develping ed a produrre la linea di produzione d'elaborazione di vetro insulaing verticale automatica, egde di vetro basso-e verticale che cancella la macchina, linea di produzione di vetro insulaiting del robot di automatice ecc.
