LAVAGGIO DI VETRO DELLA LAVATRICE DELLA RONDELLA DI VETRO ORIZZONTALE DI VETRO PIANO ED ASCIUGATRICE

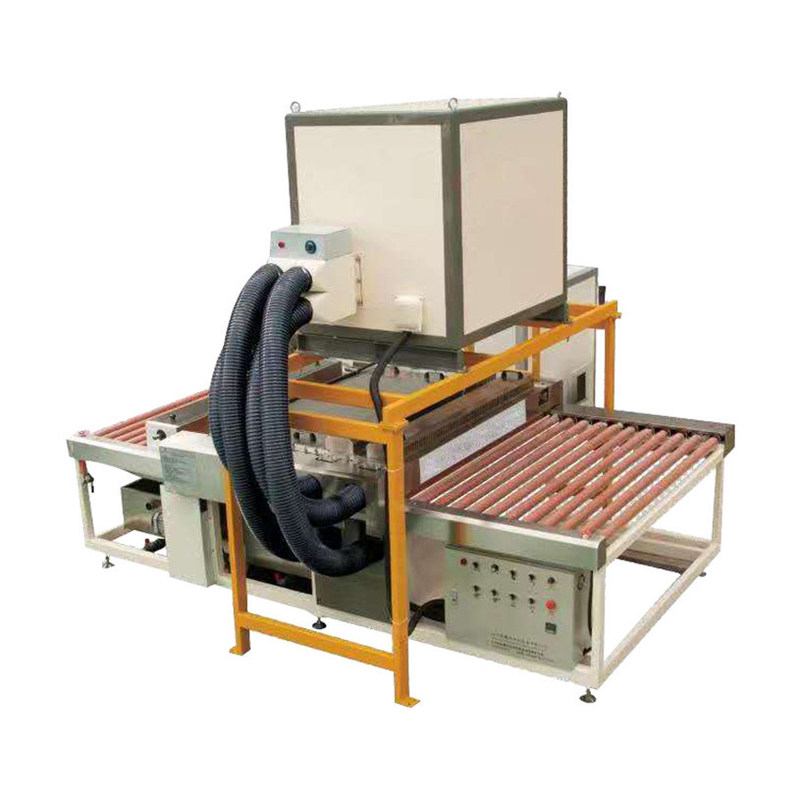

Applicazione di nome della lavatrice di vetro orizzontale automatica

La lavatrice di vetro orizzontale automatica per lavare ed anche l'essiccamento dei prodotti di vetro, esegue il lavaggio automatico dei prodotti da due lati allo stesso tempo, via le spazzole superiori e più basse. L'attrezzatura deve realizzare le seguenti operazioni:

- Caricamento di vetro (automatico dalla linea di trasformazione);

- Lavare di vetro (automatico);

- Essiccamento di vetro (automatico);

- Scarico (manuale).

• Caratteristiche della struttura
  • La struttura della macchina è struttura montata della lega di alluminio, mai residuo, con tempo di impiego permanente ed è macchina di alta efficienza che può risparmiare l'energia di 70%. La macchina è per lavare il vetro prima della tempera, dopo il bordo e prima di stampa dello schermo.
  • Altre parti della struttura sono polvere di grado superiore ricoperta che è migliore della pittura e rendere a macchina la resistenza di corrosione superficiale
  • Tutti i rulli di gomma di trasmissione della macchina sono di gomma vulcanizzato con SS304 l'asse (sono vietati per contattare con i liquidi acidi.), che può ridurre l'inquinamento secondario per vetro causato da ruggine, per raggiungere i requisiti di alta qualità Washington.
  • Lavando la sezione ed altre parti contattate con acqua sono fatte di materiale di acciaio inossidabile per ridurre il problema secondario della ruggine e di inquinamento.
  • Lavare la sezione ed asciugare la sezione possono essere di alzare max.to 350mm complessivamente, che è conveniente da lavare e mantenere. Due volte proteggono: protezione del colpo di comando digitale, protezione del commutatore di limite di sicurezza.
  • La macchina ha tre paia delle spazzole (φ160mm) con l'asse SS304. Lavare funzione di vetro di LOW-E: può lavare il vetro di LOW-E, il vetro rivestito rivestito e solare ordinario senza alcun graffio su superficie.
  • La macchina ha due paia del coltello di aria fatte di acciaio inossidabile e di alluminio, che ha grande vento e buon asciugando l'effetto. La macchina ha sistema di riscaldamento ad aria.
  • Il ventilatore ha filtro dell'aria nella presa d'aria, in grande flusso d'aria e nell'effetto di secchezza eccellente. L'intero ventilatore è installato sulla cima della macchina per risparmiare lo spazio e può essere aumentato su insieme al lavaggio e sezione di essiccamento ed il filtro dell'aria è dal lato per ispezione e pulizia convenienti. Il filtro dell'aria è necessità di pulire ogni 7 giorni.
  • L'impulso principale è azionamento dell'ingranaggio, controllo di velocità di frequenza e visualizzatore digitale. Spazzoli l'azionamento del rullo di lavare la sezione è ha guidato dai motori superiori e più bassi con le cinghie separate. Con i vantaggi delle pulegge automobilistiche senza ruota di tensione, rotazione flessibile della spazzola, alta precisione, ecc., spazzole abbia la velocità regolare e tempo di impiego lungo e può lavare il vetro speciale che ha bisogno dello spazio di alta qualità.
  • La macchina è controllo dal bottone meccanico e con visualizzatore digitale, che è conveniente dell'operazione dei lavoratori. È la migliore scelta per il lavoro di risparmio se colleghi con altre macchine. La conversione di frequenza collegata, l'altra macchina può controllare la velocità della lavatrice.
  • I serbatoi di acqua della macchina sono mobili ed accanto alla macchina che è facile per la pulizia, l'acqua cambiante, il controllo, ecc. e fanno lavare l'effetto meglio.
• Parametri tecnici

• • Max. Glass Width: 2600mm
  • Min. Glass Size: 400mm*400mm hanno messo diritto

300*300mm messi in diagonale

(limite per mettere vetro dai lati destri e sinistri nella singola fila)

• Spessore di vetro: 3mm-25mm (visualizzatore digitale)
• Gamma di velocità: Vmax=1-12m/min (spessore di vetro all'interno di 3-25mm)
• Velocità di gomma del rullo della spazzola e del rullo: adeguamento di frequenza.
• Altezza di lavoro: (900±25) millimetro
• Potere totale: 35KW
• Fonte d'acqua: acqua di circolazione, acqua di città ed acqua deionizzata (compratori devono preparare l'attrezzatura deionizzata dell'acqua da soli. )
• Alimentazione elettrica: 440V, 60HZ
• Dimensione della macchina (L*W*H): 5500*4500*2840mm
• Peso della macchina: 3840KG

• Configurazione principale delle parti

• Motore dell'impulso principale: Zhejiang
• Motore della spazzola: Zhejiang
• Ventilatore ad alta pressione: Guangdong
• Pompa idraulica: Hunan
• Spazzola: L'Anhui
• Invertitore: Rexorth/Frecon
• Tutto il pannello di acciaio inossidabile, coltello di aria: Guangdong
• Serbatoio di acqua e coperture di acciaio inossidabile: Guangdong
• Rulli della trasmissione: Guangdong
• Componenti principali in Governo di controllo: Schneider

IV. norma di accettazione e della prova

Norma di accettazione e della prova: riferendosi alla norma GB/T1.1-2009, controlli il vetro con fondo e le lampade neri dalla direzione verticale di vetro, là se nessun segno di acqua, nessun segno del rullo, nessun graffio su vetro ed il vetro è asciutto, non non si colpisse e deviazione della trasmissione.
