Dettagli:
|
| Nome della macchina: | Macchina robotizzata automatica per la sigillatura di vetri isolanti | usando: | Vetro lustrato ricoprente |
|---|---|---|---|
| Dimensione massima del vetro: | 2500*4000 | Spessore del vetro: | 56 millimetri |
| Tipo di IG: | Vetro di verniciatura doppio/punto triplo/4 lati | Controllo: | SpA e servomotore |
| Facendo uso di colla: | Silicone/polisolfuro/poliuretano | Garanzia: | 1 anno |
| Evidenziare: | Macchina di vetro isolata di sigillamento della colla,Due pompe incollano la macchina di sigillatura,Macchina di sigillamento della colla del doppi vetri |
||

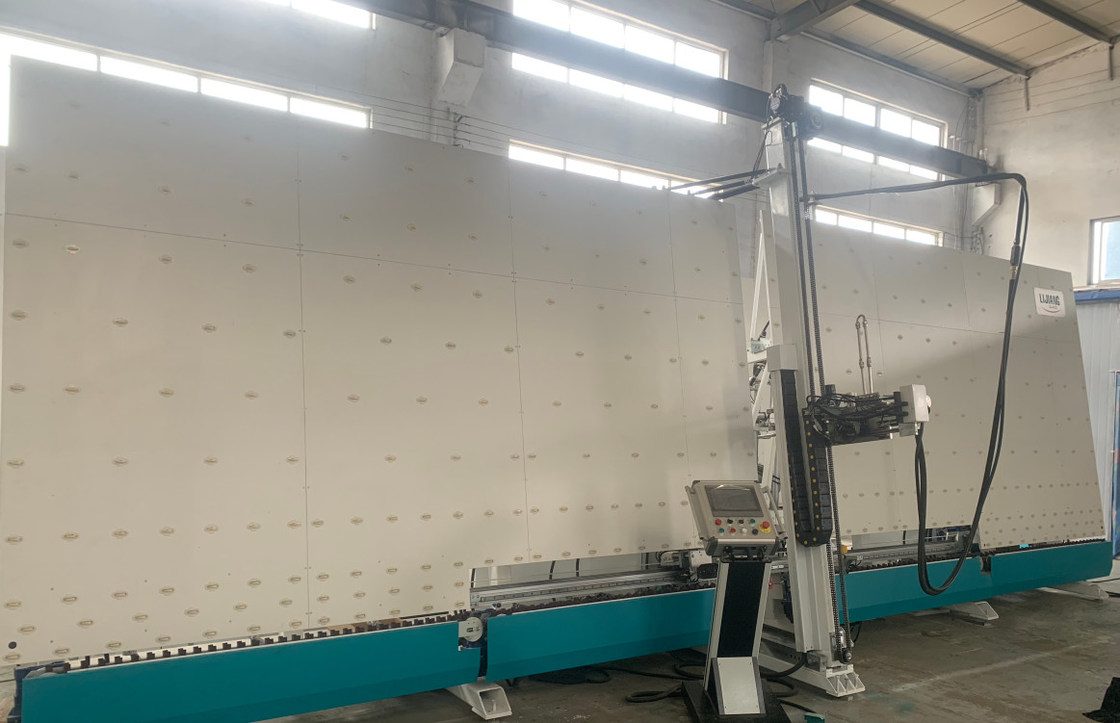

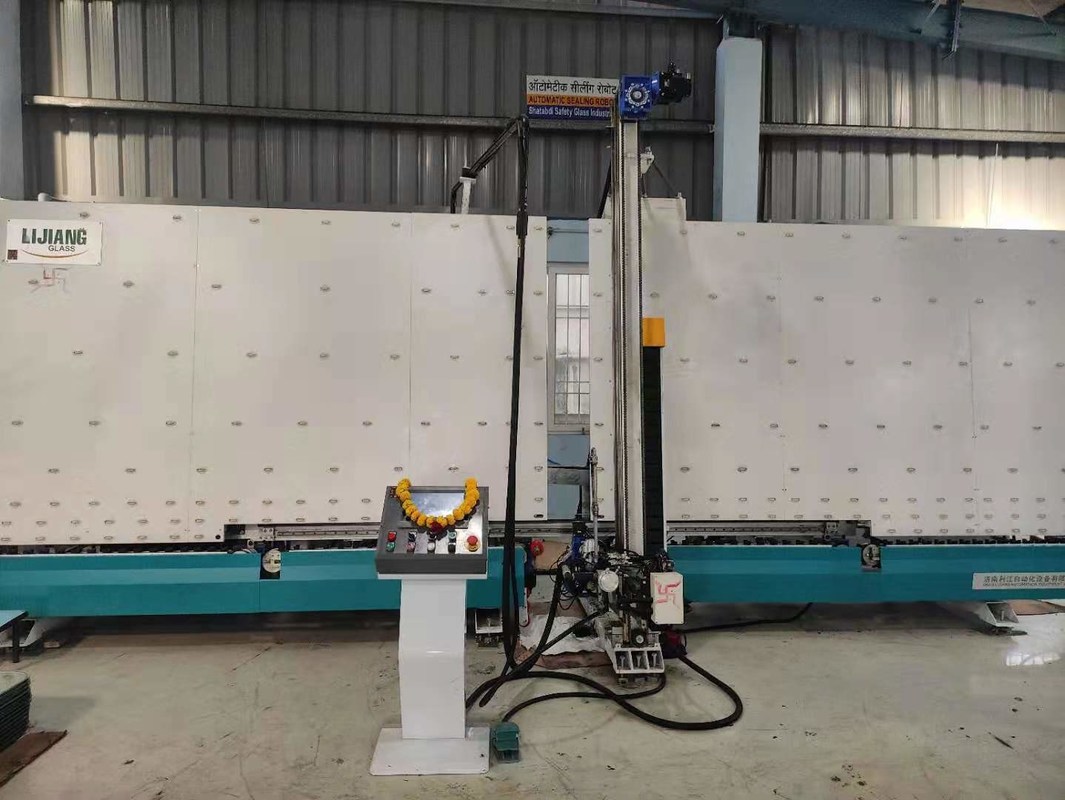

Robot di sigillatura di vetro d'isolamento
Applicazione
LJTJ2535 è l'ultimo robot di vetro d'isolamento verticale automatico di sigillamento. È usato per ricoprire il doppio vetro lustrato through mescolando la componente di A e la componente di B insieme secondo una determinata percentuale. Raddoppiarsi applicato/triplo/vetri a forma di e fatti un passo (facoltativi) con la prestazione stabile e l'operazione facile.

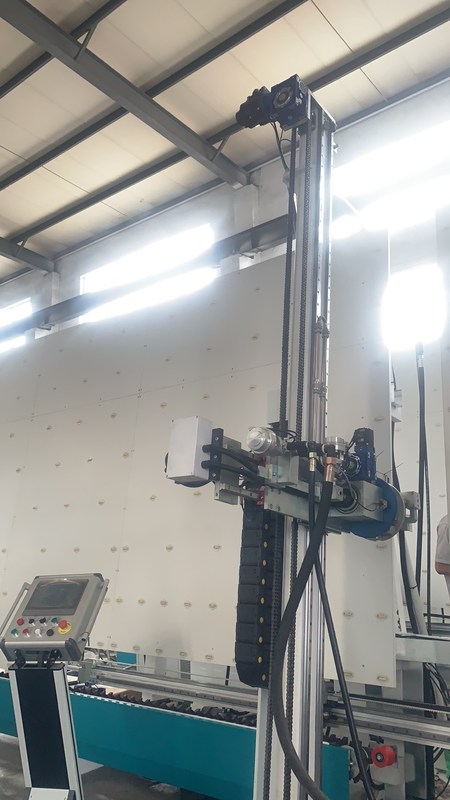

La testa meccanica è disposta nella parte anteriore
Raggiunga il collegamento reale con la linea di IG quando fanno il vetro fatto un passo.
Funzione di stoccaggio
Può immagazzinare tre pezzi di vetri d'isolamento sulle tre cinghie (meno di 1.8m.), ha bisogno di 2 di più mette i servomotori, sistemi di controllo.
Otto servi
Il robot utilizza otto servi di YASKAWA, quattro di loro parti della trasmissione di controllo, negli altri quattro servi, essi controlla il pollone, sollevando, guidando e movimento e la rotazione di andata & a rovescio.
Singolo sistema della colla
Fornito di singola componente di A e di singola componente di B.
Doppi sistemi della colla (opzione)
Fornito di due insiemi delle componenti di A e di due insiemi delle componenti di B, che possono essere usate per due generi di sigillanti, quali la gomma di silicone, la gomma del polisolfuro e l'adesivo strutturale del silicone.
Doppio /triple ha modellato/fatto un passo la funzione di vetro (facoltativa)
Con lo sviluppo di aggiornamento della tecnologia, il robot di sigillatura può ricoprire otto vetri a forma di secondo il mercato di vetro. (ma è funzione facoltativa, prima di ordine che questa funzione dovrebbe confermare il produttore)
Valvola proporzionale elettrica: l'ugello di gomma misura la lacuna di vetro è più perfetto e stabile.
&Pump B della pompa A
Uso Taiwan-Airtac
Il bordo e l'angolo di vetro è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo

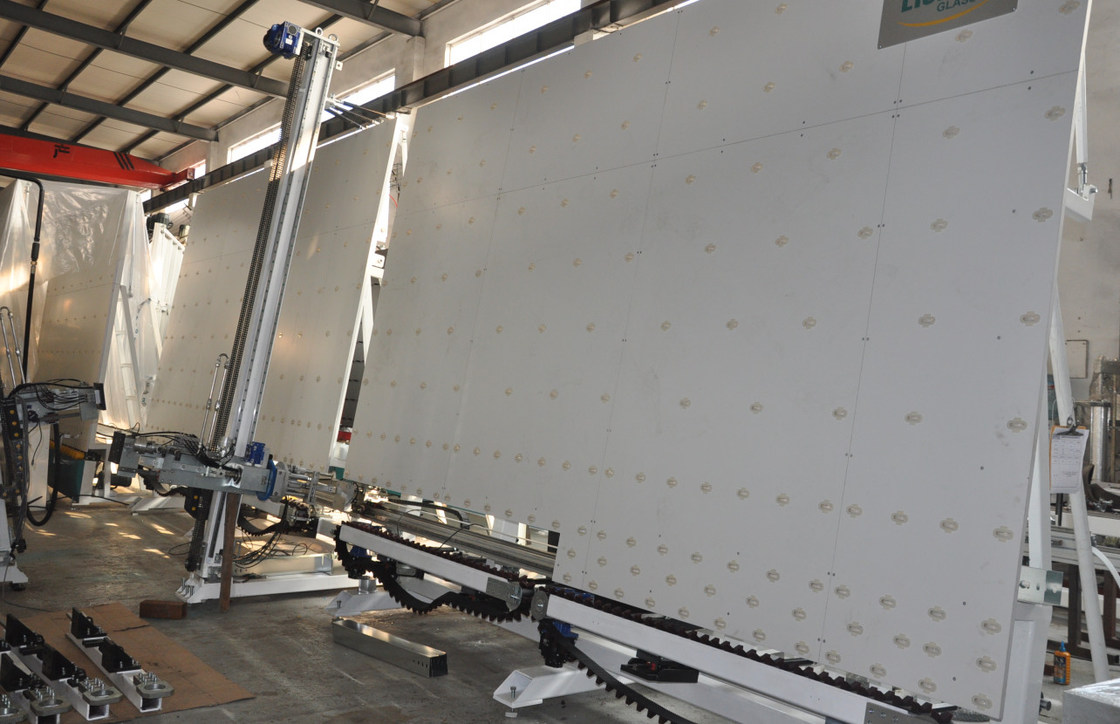

Trasmissione sincrona della cinghia
per fare il vetro che è trasferito uniformemente con il posizionamento accurato
Valvola del commutatore dell'aria compressa elettrica e: Assicuri il commutatore automatico elettrico, la prestazione stabile ed il rivestimento uniforme.
dati tecnici di n
| Dimensione di Max.glass | LJTJ2025 | 2000*2500mm |
| LJTJ2535 | 2500*4500mm | |
| Dimensione di Min.glass | LJTJ2025 | 170*400mm |
| LJTJ2535 | 300*400mm | |
| Spessore di vetro | 12-56mm | |
| Velocità di lavoro | 5-40m/min | |
| Pressione d'aria | 0.6-0.8MPa | |
| Pressione di compressione | <350kg> | |
| Angolo piano | 6° - 9° | |
| Peso di vetro massimo | 400kg | |
| Potere di tensione | 380V 12kw | |
| Dimensione globale | 8700mm*2000mm*3500mm | |
| Nome | Marca |
| Servomotore | Il Giappone YASKAWA |
| Modello dell'ingresso/uscita | Il Giappone MSYSTEM |
| Componente a voltaggio inferiore | La Germania Siemens |
| CPU | Il Giappone YASKAWA |
| Alimentazione elettrica di commutazione | Taiwan Mw |
| Componente pneumatica | Il Giappone SMC |
| Valvola proporzionale elettrica | Il Giappone SMC |
| Valvola regolante la pressione di precisione | Il Giappone SMC |
| Touch screen | Taiwan WENVIEW |
| Binario di guida | Taiwan HIWIN |
Note di funzionamento:
Specificazione del robot di sigillatura di vetro d'isolamento
| Modello | LJTJ2540 |
| Potere di tensione | 415V 13KW |
| Pressione d'aria | 0.5~0.7Mpa |
| Pressione d'espulsione | 32Mpa |
| Dimensione di Max.Glass | 2500*4000 |
| Dimensione di Min.Glass | 400*300mm |
| Spessore di vetro | 12~56mm |
| Velocità di lavoro | 5~40m/min |
| Dimensione globale | 11000*3600*3500mm |
Rumore della macchina:
| Livello di pressione sonora di classificazione A | |
| Stato di attesa | Stato di lavoro |
| db 50 | db 85 |
Prodotto relativo del VETRO di LIJIANG
Caratteristica principale dei sigillanti del silicone di LJST02A che spandono macchina
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
La macchina didiffusione LJST02A del silicone utilizza il motore per controllare il sigillamento.
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mm |
Caratteristica principale della macchina didiffusione LJST03
• Utilizzi il cilindro per fornire il potere
• Pistola del sigillante della Cina, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
| Pressione d'aria di lavoro | 0.3-0.6MPa |
| Pressione di diffusione del sigillante | 15-20MPa |
| Volume del sigillante | 4L/min |
| Diametro del sigillante di A/B | 570mm/280mm |
| Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
| Tasso misto | 6:1-14:1 |
| Dotazione d'aria | Flusso 0.8m3/min |
| Pressione d'aria | ≥0.8MPa |
| Dimensione globale | 1100*950*1630mmI |
