Dettagli:
|
Nome della macchina: | Macchina robotizzata automatica per la sigillatura di vetri isolanti | usando: | Vetro lustrato ricoprente |
---|---|---|---|
Dimensione massima del vetro: | 2500*4000 | Spessore di vetro: | 56 mm-60mm |
Tipo di IG: | Vetro di verniciatura doppio/punto triplo/4 lati | Controllo: | SpA e servomotore |
Facendo uso di colla: | Silicone/polisolfuro/poliuretano | Garanzia: | 1 anno |
Evidenziare: | Macchina di vetro isolata di sigillamento della colla,Macchina di vetro verticale di sigillamento della colla,Macchina di vetro verticale dell'espulsore del silicone |

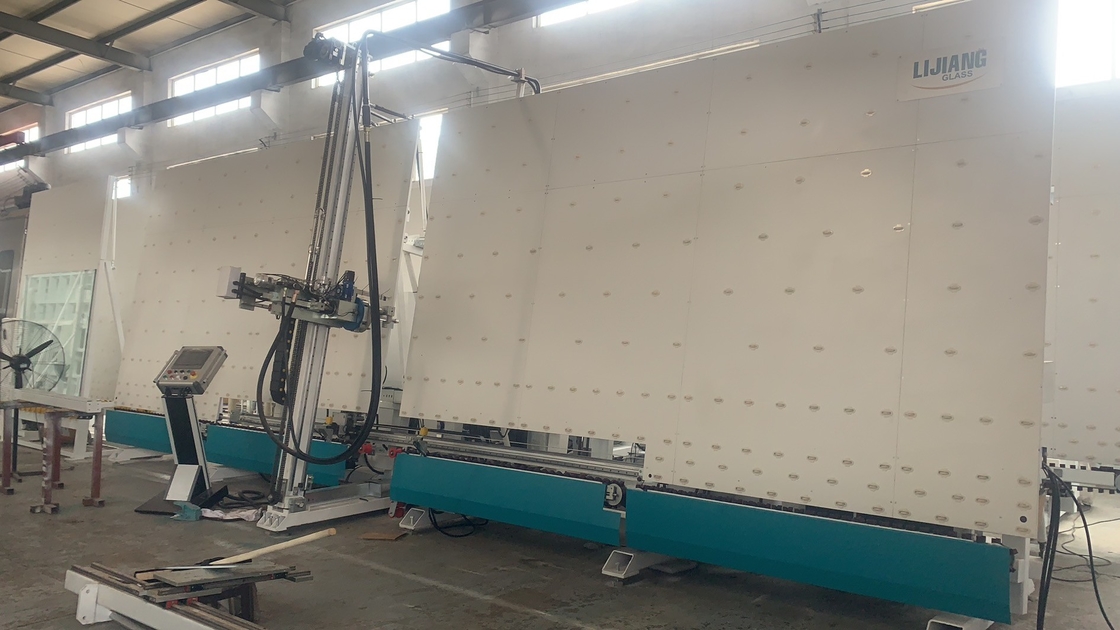

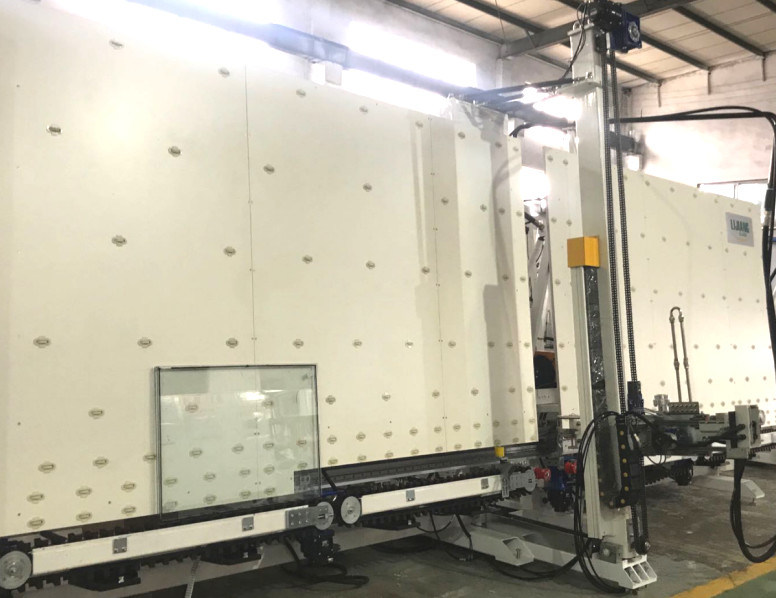

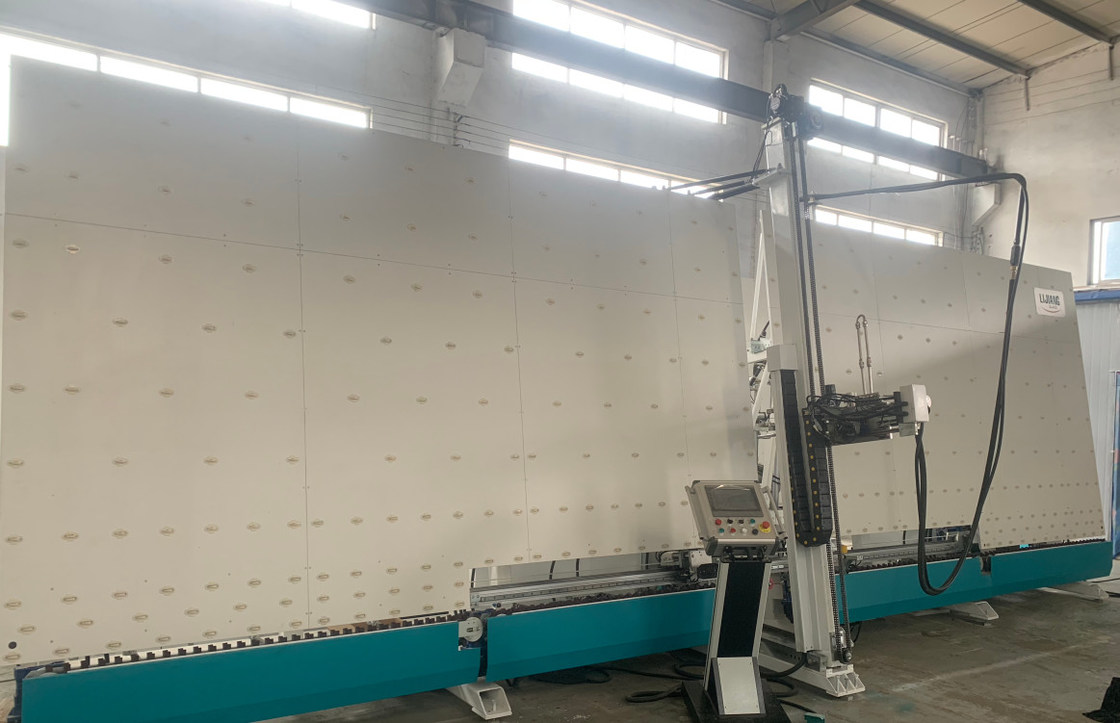

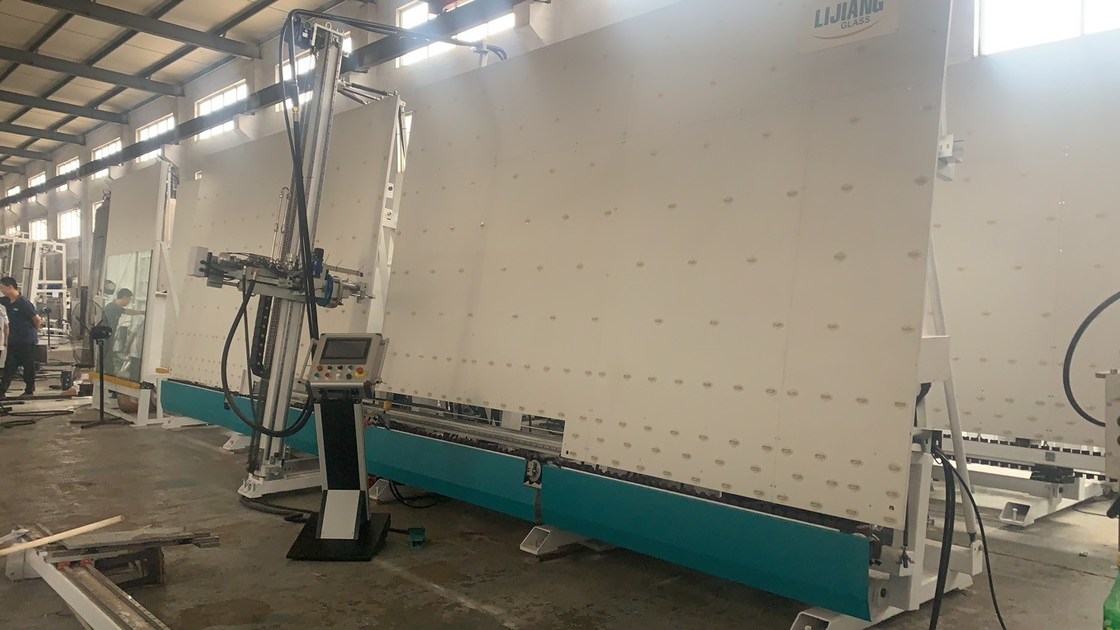

Robot di vetro d'isolamento di sigillamento LJJ2535
Applicazione
LJTJ2535 è l'ultimo robot di vetro d'isolamento verticale automatico di sigillamento. È usato per ricoprire il doppio vetro lustrato through mescolando la componente di A e la componente di B insieme secondo una determinata percentuale. Raddoppiarsi applicato/triplo/vetri a forma di e fatti un passo (facoltativi) con la prestazione stabile e l'operazione facile.
La testa meccanica è disposta nella parte anteriore
Raggiunga il collegamento reale con la linea di IG quando fanno il vetro fatto un passo.
Funzione di stoccaggio
Può immagazzinare tre pezzi di vetri d'isolamento sulle tre cinghie (meno di 1.8m.), ha bisogno di 2 di più mette i servomotori, sistemi di controllo.
Otto servi
Il robot utilizza otto servi di YASKAWA, quattro di loro parti della trasmissione di controllo, negli altri quattro servi, essi controlla il pollone, sollevando, guidando e movimento e la rotazione di andata & a rovescio.
Singolo sistema della colla
Fornito di singola componente di A e di singola componente di B.
Doppi sistemi della colla (opzione)
Fornito di due insiemi delle componenti di A e di due insiemi delle componenti di B, che possono essere usate per due generi di sigillanti, quali la gomma di silicone, la gomma del polisolfuro e l'adesivo strutturale del silicone.
Doppio /triple ha modellato/fatto un passo la funzione di vetro (facoltativa)
Con lo sviluppo di aggiornamento della tecnologia, il robot di sigillatura può ricoprire otto vetri a forma di secondo il mercato di vetro. (ma è funzione facoltativa, prima di ordine che questa funzione dovrebbe confermare il produttore)
Valvola proporzionale elettrica: l'ugello di gomma misura la lacuna di vetro è più perfetto e stabile.
&Pump B della pompa A
Uso Taiwan-Airtac
Il bordo e l'angolo di vetro è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo
Trasmissione sincrona della cinghia
per fare il vetro che è trasferito uniformemente con il posizionamento accurato
Valvola del commutatore dell'aria compressa elettrica e: Assicuri il commutatore automatico elettrico, la prestazione stabile ed il rivestimento uniforme.
dati tecnici di n
Dimensione di Max.glass | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Dimensione di Min.glass | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Spessore di vetro | 12-56mm | |
Velocità di lavoro | 5-40m/min | |
Pressione d'aria | 0.6-0.8MPa | |
Pressione di compressione | <350kg> | |
Angolo piano | 6° - 9° | |
Peso di vetro massimo | 400kg | |
Potere di tensione | 380V 12kw | |
Dimensione globale | 8700mm*2000mm*3500mm |
Nome | Marca |
Servomotore | Il Giappone YASKAWA |
Modello dell'ingresso/uscita | Il Giappone MSYSTEM |
Componente a voltaggio inferiore | La Germania Siemens |
CPU | Il Giappone YASKAWA |
Alimentazione elettrica di commutazione | Taiwan Mw |
Componente pneumatica | Il Giappone SMC |
Valvola proporzionale elettrica | Il Giappone SMC |
Valvola regolante la pressione di precisione | Il Giappone SMC |
Touch screen | Taiwan WENVIEW |
Binario di guida | Taiwan HIWIN |
Note di funzionamento:
Specificazione del robot di sigillatura di vetro d'isolamento
Modello | LJTJ2540 |
Potere di tensione | 415V 13KW |
Pressione d'aria | 0.5~0.7Mpa |
Pressione d'espulsione | 32Mpa |
Dimensione di Max.Glass | 2500*4000 |
Dimensione di Min.Glass | 400*300mm |
Spessore di vetro | 12~56mm |
Velocità di lavoro | 5~40m/min |
Dimensione globale | 11000*3600*3500mm |
Rumore della macchina:
Livello di pressione sonora di classificazione A | |
Stato di attesa | Stato di lavoro |
db 50 | db 85 |
Prodotto relativo del VETRO di LIJIANG
Caratteristica principale dei sigillanti del silicone di LJST02A che spandono macchina
• Sistema motorio importato per migliorare efficienza dell'attrezzatura
• Pistola del sigillante, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
La macchina didiffusione LJST02A del silicone utilizza il motore per controllare il sigillamento.
Pressione d'aria di lavoro | 0.3-0.6MPa |
Pressione di diffusione del sigillante | 15-20MPa |
Volume del sigillante | 4L/min |
Diametro del sigillante di A/B | 570mm/280mm |
Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
Tasso misto | 6:1-14:1 |
Dotazione d'aria | Flusso 0.8m3/min |
Pressione d'aria | ≥0.8MPa |
Dimensione globale | 1100*950*1630mm |
Caratteristica principale della macchina didiffusione LJST03
• Utilizzi il cilindro per fornire il potere
• Pistola del sigillante della Cina, miscelatore di acciaio inossidabile
• L'alta pressione protegge il dispositivo
• Struttura di controllo anti--indietro di flusso
• Il rivelatore misto del tasso può controllare il tasso di due generi di colla
Macchina butilica automatica dell'espulsore LJTB01
1. Operazione dello schermo attivabile al tatto, semplice e pratico
2. la Automatico-misura la larghezza del distanziatore, dota il posizionamento d'un polverizzatore automatico
3. Automatico-centrare ed automatico-premere
4. L'aiuto della più grande ruota per ricoprire la struttura dell'arco
5. Il rivestimento fruga è marca del teflon, rivestimento antiaderante
6. La velocità ricoprente spetta a 47m/min, conservante i materiali fino a 30%, (5g/m)
7. L'altezza della trave trasversale è facile da regolare, noi può controllare l'altezza di butile
8. La parte speciale controlla entrambi i lati dell'ugello che si aprono e che si chiudono allo stesso tempo
9. Dispositivo di allarme quando uso da butilico e facile caricare butile
10. la funzione dell'Pre-intestazione, ha presentato un tempo regolare orario di lavoro
11. Il cilindro della colla adotta la struttura dritta, facile cambiare il butile.
12. La funzione automatica del filtro filtra automaticamente i detriti, continua spargersi uniformemente.
13. Hydralic e pompa sovralimentante pneumatica, marca tedesca di MAXIMATOR
14. La marca tedesca della valvola HAWE del rilascio di pressione, la resistenza ad alta pressione, tiene il butile proporzionato bene
15. Taiwan componente pneumatica Airtac
16. Relè del Giappone OMROM
Pressione di compressione | 10-18MPa |
Temperatura | 110~140℃ |
Larghezza di alluminio del distanziatore | 6-27A |
Velocità | 0-47m/min |
Diametro del cilindro butilico | 200mm |
Dotazione d'aria | ³ /min di 0.4m |
Pressione d'aria | ≥0.6MPa |
Potere totale | 380V, 5KW, 50HZ |
Dimensione | 2600×680×1100mm (L×W×H) |
Peso | 650kg |
Componenti principali del ²
Nome | Marca |
Valvola del rilascio di pressione | HAWE tedesco |
Apparecchiatura elettrica di bassa tensione | SIEMENS tedesca |
Idraulico sovralimentante e pneumatico | MAXIMATOR tedesco |
Valvola di scarico rapida/generatore di vuoto | Il Giappone SMC |
Componenti pneumatiche (cilindro/valvola) | Taiwan ARTAC |
Luce di viaggio | Il Giappone OMRON |
Relè | Il Giappone OMRON |
Fibra ottica | Il Giappone OMRON |
SpA | KINCO |
Convertitore di frequenza | KINCO |
Pressione d'aria di lavoro | 0.3-0.6MPa |
Pressione di diffusione del sigillante | 15-20MPa |
Volume del sigillante | 4L/min |
Diametro del sigillante di A/B | 570mm/280mm |
Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
Tasso misto | 6:1-14:1 |
Dotazione d'aria | Flusso 0.8m3/min |
Pressione d'aria | ≥0.8MPa |
Dimensione globale | 1100*950*1630mmI |
Macchina di rifornimento disseccante automatica LJGZ2020
APPLICAZIONE
La macchina può raggiungere automaticamente automaticamente le azioni dei luoghi di perforazione nelle strutture di spaziatura di vetro d'isolamento, nel diseccante di riempimento e nel sigillante. Il sistema di controllo adotta la Germania Siemens, in modo dalla velocità di materiale da otturazione è l'operazione rapida e stabile assicurare la proprietà di chiusura valida di sigillante. La macchina migliora la qualità di vetro d'isolamento, è un'attrezzatura necessaria nel corso dei vetri d'isolamento.
Caratteristica principale
la n l'altezza di riempimento del può di essere regolato secondo la dimensione del telaio del distanziatore
il tempo di riempimento di n può essere regolato
caricamento automatico disseccante di n e riempire
funzione di riempimento e di sigillatura automatica di perforazione di n,
sistema di controllo dello SpA di n Germania Siemens
interfaccia dello schermo di contatto di n, semplice e visibile
la n che aggiunge il modo della colla è sicura e facile
la macchina di n può riempire la struttura dell'arco. (funzione facoltativa)
la n può riempire il diametro 1.0mm-1.5mm (funzione facoltativa) molecolare del setaccio
Parametro tecnico principale
La dimensione massima della struttura di alluminio di riempimento | 2000mm*2000mm |
La dimensione minima della struttura di alluminio di riempimento | 300mm*250mm |
Specifiche di alluminio dell'articolo | 5.5-24mm |
Fonte di aria | ≥0.65MPa |
Alimentazione elettrica e consumo di energia | AC220V 50Hz 1KW |
Il diametro del setaccio molecolare ha avuto bisogno di | 0.5-0.9mm |
Dimensione | 1300mm*1100mm*3650mm |
