Name: Metodo manuale di sollevamento di vetro dello scorrevole della macchina di vuoto a mensola
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: LJXJ300 Crane Lifter Equipment a mensola di carico di vetro
Availability: InStock

Casa > prodotti > Sistemi di sollevamento della gru di vuoto >

Metodo manuale di sollevamento di vetro dello scorrevole della macchina di vuoto a mensola

Macchina di sollevamento del pollone di vetro

Macchina di sollevamento di vetro di vuoto a mensola

Macchina di sollevamento di vetro a mensola

Luogo di origine:

Città di Jinan, provincia di Shandong, Cina

Marca:

Jinan Lijiang Glass

Certificazione:

CE & ISO9000

Numero di modello:

LJXJ300 Crane Lifter Equipment a mensola di carico di vetro

Contattici

Richieda una citazione

Dettagli del prodotto

Nome di produzione:

Sollevatore di carico di vetro di vuoto

Peso di vetro massimo:

360kg

Lunghezza della colonna:

4 metri

lunghezza del braccio:

4 metri

Metodo dello scorrevole:

Manuale

Angolo di rotazione:

90°

Evidenziare:

Macchina di sollevamento del pollone di vetro

Macchina di sollevamento di vetro di vuoto a mensola

Macchina di sollevamento di vetro a mensola

Termini di trasporto & di pagamento

Quantità di ordine minimo

1 insieme

Prezzo

Negotiated Price

Imballaggi particolari

pacchetto di legno di casi

Tempi di consegna

5-8 giorni lavorativi

Termini di pagamento

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacità di alimentazione

15 insiemi al mese

Prodotti correlati

Video

Contatto ora

Descrizione di prodotto

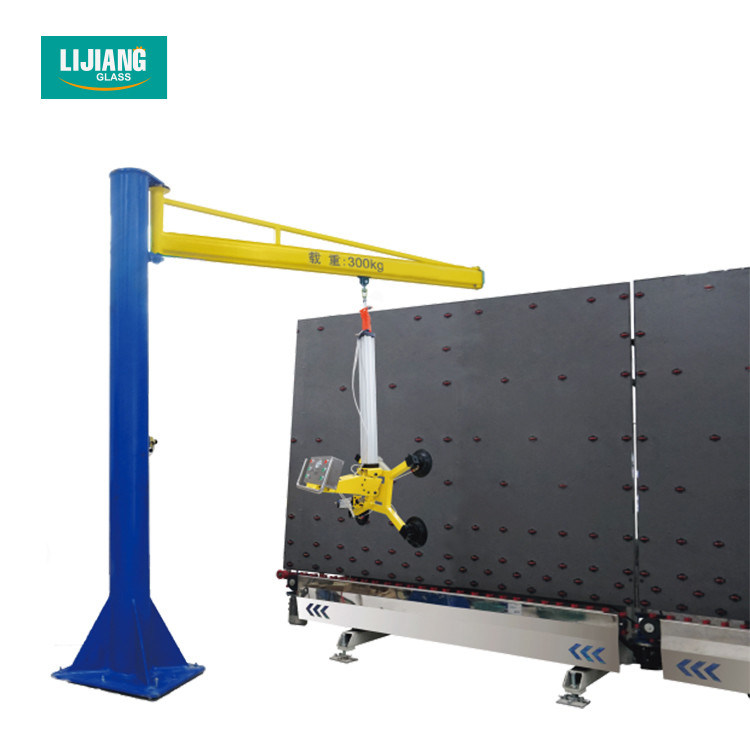

Macchina di sollevamento di sollevamento di vetro a mensola di vuoto della macchina del pollone di vetro
LJXJ300 Crane Lifter Equipment a mensola di carico di vetro
Attrezzatura di sollevamento del robot di Flip Glass Vacuum Curtain Wall di aspirazione della tazza di vetro rotatorio elettrico della gru sulla vendita

Descrizione di prodotto

Caricamento di vetro LJXJ300 e scaricare la gru a mensola del sollevatore

Il sollevatore passante di vetro pneumatico di caricamento e dello scarico del manipolatore è azionato usando l'aria compressa. Il dispositivo non usa l'elettricità ed è sicuro ed affidabile e facile da operare. È un vetro essenziale che tratta lo strumento per l'industria di trasformazione di vetro moderna. L'aria che attraversa il generatore di vuoto causa la pressione di vuoto succhiare il vetro. Un colpo del cilindro è agito ricevendo il segnale di comando dall'aria compressa in un tubo adduttore. Il dispositivo è comunemente usato per lavoro di trattamento di vetro nelle linee di trasformazione della fabbrica di vetro, quali la molatura, la pulizia, temperato, laminato, isolata, ecc.

●Parte meccanica:

(1) la lunghezza totale del fascio principale della gru di aspirazione è destinata per essere 2000mm e la parte superiore della parte media è saldata e sigillata con un piatto e la parte media è usata come accumulatore di vuoto. La prova di ermeticità è effettuata dopo la saldatura per non assicurare perdita. Quando l'attrezzatura è spenta improvvisamente, ancora è garantito per potere da adsorbire attendibilmente i piatti per almeno 20 minuti e non causerà gli incidenti della sicurezza quale danno all'attrezzatura (la norma europea del CE è di mantenere 10 minuti)

(2) questa attrezzatura è fornita di 6 tazze di aspirazione con un diametro di 360mm per le dimensioni differenti di vetro. La posizione di ogni tazza di aspirazione sul fascio è regolabile facilitare l'adsorbimento di vetro delle dimensioni differenti.

●Parte elettrica:

(1) un pressostato di vuoto e un'unità dell'allarme del cicalino sono installati sulla gru di vuoto. Quando la pressione di sistema di vuoto non raggiunge la pressione stabilita, o quando un'interruzione di corrente accade, l'unità dell'allarme controllerà la luce d'avvertimento rossa per accendersi ed il cicalino per suonare. , Spinga l'operatore a occuparsi di a tempo.

●Parte di vuoto:

(1) la gru di aspirazione adotta un pulsometro rotatorio senza olio tedesco della pala, con una capacità di pompaggio di 8m3/h, un grande grado di vuoto più di 85%, economizzatore d'energia, compatto e leggero, di nessun manutenzione, ecc.;

(2) l'intero insieme di attrezzatura è fornito di 6 tazze di aspirazione di vuoto, l'adsorbimento multipunto per assicurare che il piatto possa mantenere un alto livello durante il processo di trattamento senza inclinare;

(3) il materiale della tazza di aspirazione è gomma di nitrile, con un diametro di 360mm, la resistenza durevole, dell'acido e dell'alcali dell'olio (benzene), e può efficacemente adsorbire con FRP per produrre un vero singolo livello della tazza di aspirazione. Grandi forza di aspirazione = area efficace teoriche (prodotto fisico * coefficiente) * pressione calcolata (0.6bar); (0.18*0.18*3.14) *0.6*10000=610.416, che è approssimativamente 610.4Kg. Secondo il fattore di sicurezza di 4 volte, la potenza d'aspirazione permissibile reale della tazza di aspirazione è 610.4/4=152.6Kg. La potenza d'aspirazione totale di 6 tazze di aspirazione è 600kg. Nota: La forza di aspirazione di vuoto citata nella tavola di cui sopra è grado sotto calcolato di vuoto di 60%. Nelle condizioni normali di lavoro, il grado di vuoto del sistema può raggiungere più di 85%;

(4) il sensore di pressione di vuoto è fatto della marca giapponese di Panasonic ed il livello di pressione dell'allarme è fissato al vuoto di 60%;

(5) ogni tazza di aspirazione è fornita di valvola a sfera manuale per controllare l'apertura e la chiusura, che assicura che la stessa attrezzatura possa applicarsi alle varie specifiche dei piatti;

(6) la tomaia e le parti inferiori dell'albero di aspirazione sono fornite di molla. Quando il piatto non è piano, la molla funge da un amplificatore per fare il pollone ha sollecitato uniformemente, in modo da assicurare la sicurezza e l'affidabilità della tazza di aspirazione.
