Dettagli:
|
| Brand name: | Jumbo size Insulating Glass Production Line | Brand: | LIJIANG GLASS |
|---|---|---|---|
| Maximum working speed: | 45m/min | Max glass size: | 3300 mm*7000 mm/commission |
| Minimum glass size: | 450-280mm | Glass thickness: | 3-30 mm |
| IG thickness: | 80mm | Material: | Stainless steel |
| Gas value: | > 95% | Warranty: | 1 year |
| Evidenziare: | Doppio piatto che preme linea di vetro d'isolamento,Robot di vetro d'isolamento di sigillamento di dimensione enorme,Linea di vetro d'isolamento gonfiabile |
||

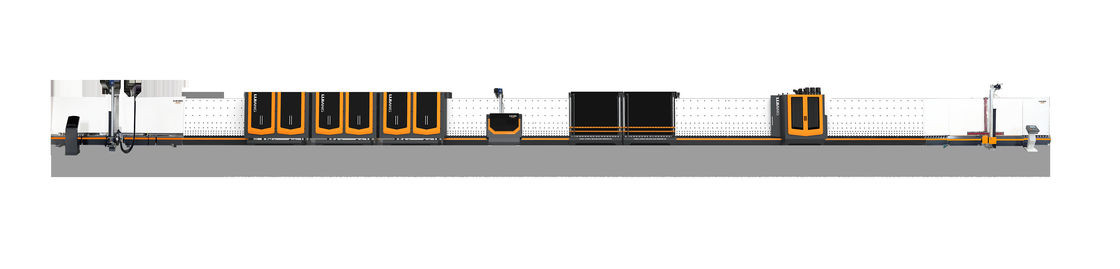

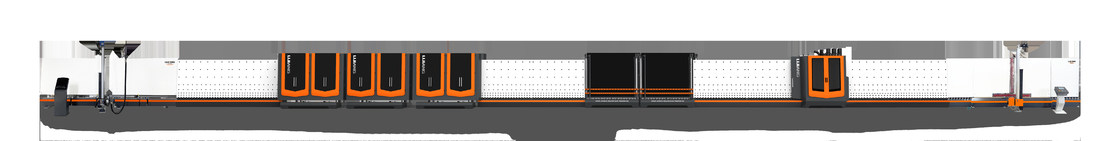

Linea di produzione di vetro gonfiabile e di sigillatura isolante a risparmio energetico
La linea di produzione di vetro isolante verticale può svolgere le seguenti funzioni: pulizia del vetro, posizionamento e posizionamento del telaio in alluminio, vetro doppio comune, vetro triplo comune,di vetro doppio gonfiabile, funzioni gonfiabili in vetro triplo.
La linea di produzione di vetro isolante gonfiabile e di tenuta è una attrezzatura speciale per la produzione di vetro isolante di tipo di alluminio.La linea di produzione di vetro isolante ha i vantaggi di un piccolo impatto, elevata efficienza, prestazioni affidabili e manutenzione conveniente.
Performance
•Sistema di controllo PLC della Germania Siemens, interfaccia touch screen
•Identificazione automatica del vetro rivestito e del vetro a basso tenore di E
• 3 coppie di spazzole morbide possono lavare il vetro Low-E online e offline
•La lavatrice adotta materiale SS e dispositivo impermeabile
•Cisterna d'acqua con controllo automatico della temperatura e sistema di lavaggio dell'acqua
•Sistema di riscaldamento dell'aria
•Impostazione automatica di avvio e arresto del ventilatore
•Sistema di riduzione del rumore
•Mostra online della velocità di lavaggio
•Lavoro intermittente intelligente, risparmio energetico
•Patto di pressatura regolabile per mantenere la superficie di pressatura della piastra dritta
•Sistema automatico di posizionamento rotativo esterno del vetro
•Modalità di connessione della spina per l'aviazione
•Applicabile per la produzione di IG tripla e IG a forma
Opzioni
• Prelavaggio
• Posizionamento automatico preciso per 3 o 4 passi laterali IG
• Il riempimento automatico del gas può impostare il valore del gas e visualizzare online il processo di riempimento con elevata concentrazione di gas
Parametro
| power | Voltaggio (V) | 380 |
| Frequenza (Hz) | 50 | |
| alimentazione elettrica | kW | ≈ 60 |
| potenza totale | m/min | 2 ~ 10 |
| velocità di pulizia | m/min | 45 |
| velocità di lavoro più veloce | mm | 450×280 |
| Dimensione minima del vetro | mm |
3300×7000 (una volta) 3000×3000 (due volte) |
| dimensione del vetro | mm | 3 ~ 30 |
| Spessore del vetro da pulizia | mm | 80 |
| Spessore massimo del vetro isolante | L/ min | 2000 |
| Consumo totale di aria | mm | 520 |
| Altezza del rullo trasportatore | kg | ≈8000 |
| Peso lordo | lunghezza * larghezza * altezza ((mm) | 47500 × 3500 × 4650 |
Utilizzando la tecnologia Air-floating per trasferire il vetro Per migliorare l'elevata qualità della produzione di IG, è necessario evitare che il vetro sia contaminato dalle ruote e lasci tracce.La linea ha sette sezioni:
Sezione 01 di trasferimento;
02 lavatrice;
Sezione 03 di scarico;
04 sezione di ispezione e installazione;
sezione 05 trasferimento;
06 sezione di pressatura e riempimento;
Sezione 07 scarico.
Informazioni dettagliatelinea di produzione di vetro isolante verticale con riempimento a gas:
01trasferimentosezione
Meccanismo di rilevamento del rivestimento, rilevamento automatico di pellicola Low-e offline

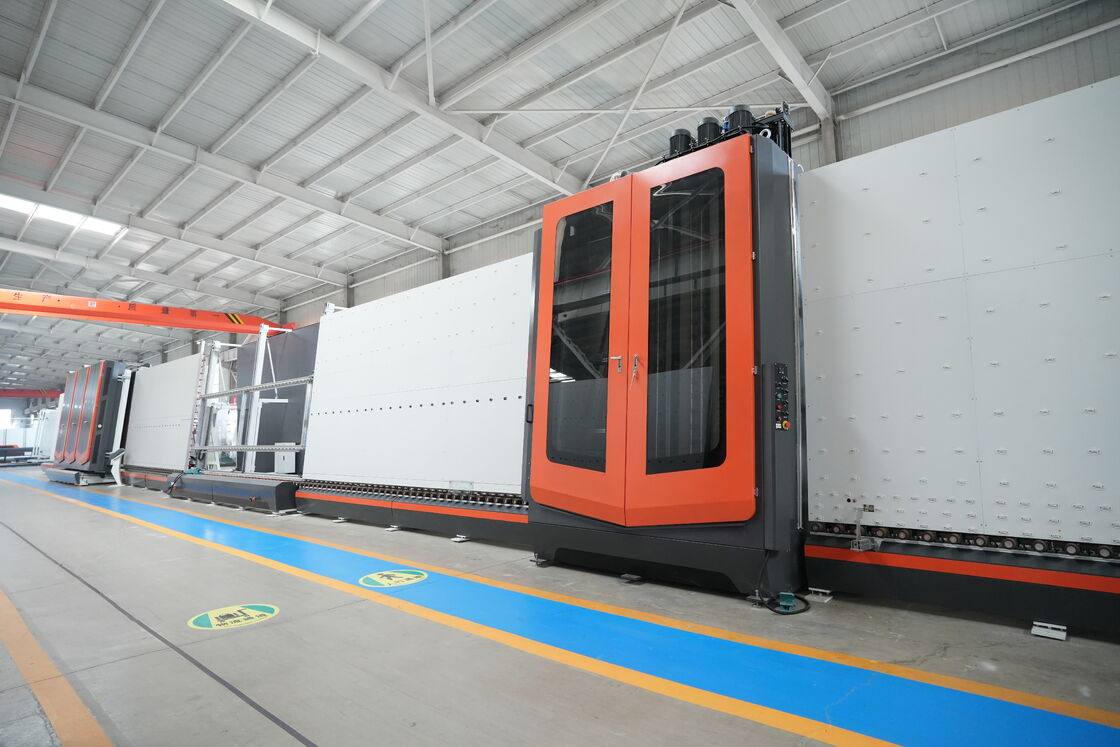

02lavaggiomacchine
• Utilizzando 6 spazzole morbide con peli morbidi da 0,1 mm, si può lavare il vetro a basso contenuto
• Il nuovo coltello ad aria utilizza un profilo di alluminio (Duckbill Air Knife), la dimensione dell'uscita dell'aria è regolata dal becco di anatra a profilo di alluminio.assicurarsi che ogni vite non sia allentata, ed evitare la risonanza del coltello ad aria.
• Il coltello ad aria può regolare automaticamente la larghezza del coltello ad aria in base allo spessore
• La scatola di funzionamento con display della velocità di lavaggio, può visualizzare con precisione la velocità di lavaggio (8-10m)
• Controllo automatico della temperatura del serbatoio dell'acqua, sistema di ricarica dell'acqua
• Sistema europeo di silenziatori
• Materiale in acciaio inossidabile
03 sezione di scarico
• Vetro da deposito
04 sezione ispezione e installazione
La nuova struttura di questa sezione è cambiata in una struttura di sollevamento in linea (doppia trave) è facile da ispezionare e pulire il vetro
05 sezione trasferimento
• Misurazione automatica dello spessore del vetro.

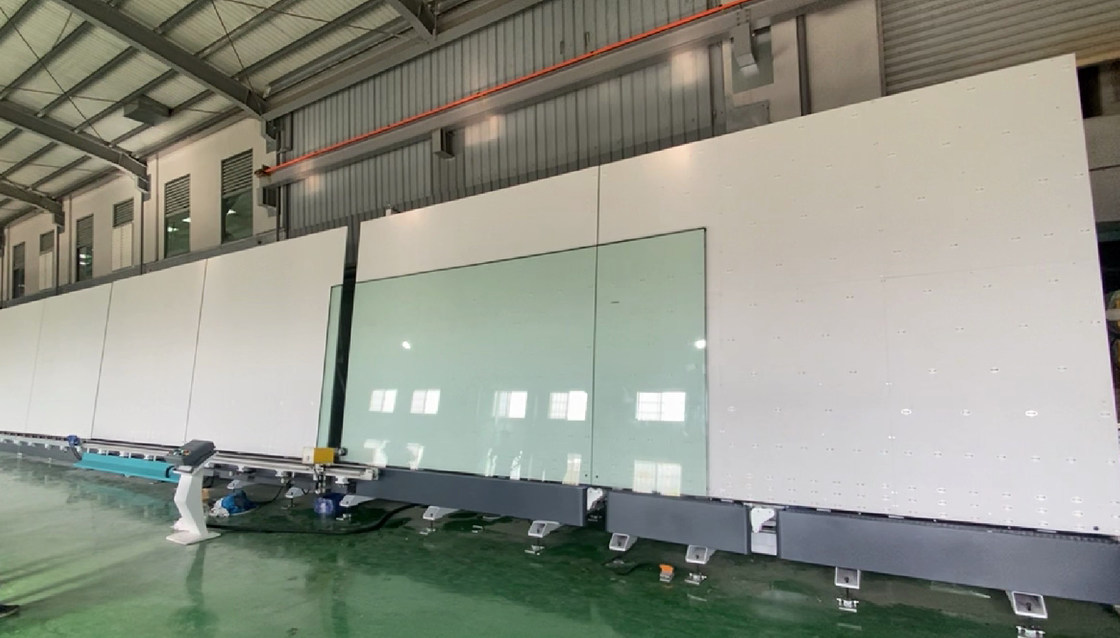

06 sezione di pressatura e riempimento
Caratteristica principale:
• Il vetro isolante ultra lungo (2500 mm*3500 mm) può essere compresso due volte
• Adotta un nastro trasportatore per trasferire il vetro, usa un servomotore per premere il vetro
• La piastra di pressatura può essere aperta per una facile manutenzione
• Tavola di pressione con struttura regolabile per garantire una lunga durata di vita
• Riempimento automatico di argon con effetto di sigillamento significativo, contenuto di argon più elevato
• Le zone fissate per riempire il vetro di dimensioni diverse con il metodo di sigillamento di seguito riducono la perdita di argon
• Può impostare il valore del gas e mostrare il processo di riempimento del gas sullo schermo touch
• Sensore a reazione rapida per il controllo permanente del processo di riempimento del gas
• La concentrazione di gas può raggiungere oltre il 90%
• Nessun bisogno di fare buchi sul telaio spaziatore
• Il gas standard è il gas argon
07 sezione scarico
• Vetro da deposito
• Può essere collegato alla macchina di sigillamento
