Dettagli:
|
| Dimensione massima di taglio: | 3700 * 2600 (mm) | Diametro di spessore del vetro tagliato: | 3-19 mm |
|---|---|---|---|
| Precisione di taglio in linea retta: | ± 0,20 mm | Precisione di taglio di vetro a forma speciale: | ± 0,25 mm |
| velocità di taglio: | 0-200 m / min | Velocità di trasporto del vetro: | 0-25m (regolabile, senza tavolo di rottura) |
| Dimensione complessiva dell'apparecchiatura: | 4600 * 2900 * 1800 (lunghezza, larghezza e altezza) | Altezza di lavoro dell'apparecchiatura: | 900 mm ± 20 mm |
| Peso dell'attrezzatura: | 2750kg | Potere totale di attrezzatura: | 9-15 kW |
Introduzione delle prestazioni

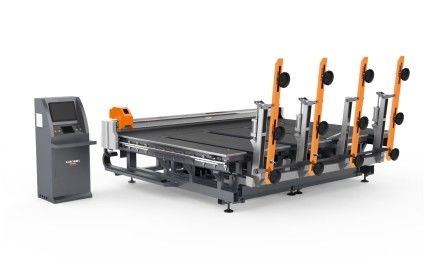

La macchina adotta l'ultima tecnologia internazionale e la tecnologia di lavorazione, e ha sviluppato un equipaggiamento di taglio di vetro multifunzionale completamente automatico con livello avanzato internazionale.La macchina copre una piccola area, è semplice e sicuro da usare, rapido ed ha un'elevata precisione.Può camminare liberamente in officina sotto il comando del telecomando per realizzare caricamento completamente automatico, taglio automatico, posizionamento automatico, ottimizzazione automatica e rottura.
2,Dominio di applicazione
È adatto per la lavorazione in profondità di vari produttori di vetro come vetro per architetture, vetro per automobili, vetro di processo, vetro rotondo, vetro decorativo, vetro per armadi, vetro per elettrodomestici,vetro solare, vetro da bagno, lenti, vetro artigianale, vetro specchio e così via
3, Composizione dell'attrezzatura
È costituito principalmente da un meccanismo di telaio, un meccanismo di rotazione, un meccanismo di sollevamento della ventosa, un meccanismo di movimento, un meccanismo di controllo del circuito del vuoto e dell'aria, un sistema di controllo elettrico, un meccanismo del fascio,meccanismo di lavoro, meccanismo della testa di taglio, meccanismo di trasporto (non è necessario il tavolo di rottura della piastra senza il tavolo di rottura della piastra) e sistema di posizionamento per scansioni fotoelettriche
4, Descrizione tecnica:
Dispositivo di allarme: è dotato di un affidabile dispositivo di rilevamento del vuoto in grado di segnalare automaticamente e visualizzare le condizioni anormali.assicurare che l'allarme venga dato in caso di vuoto anormale e che il vuoto venga evacuato in caso di vetro. in caso di arresto di emergenza, assicurarsi che la coppa di aspirazione sotto vuoto sia evacuata in caso di vetro per evitare danni al vetro dovuti a arresto anormale. modalità di funzionamento: l'apparecchiatura ha due modalità,manuale e automaticoInterfaccia operativa: interfaccia LCD touch display, modulo di visualizzazione in cinese e inglese, comodo e rapido funzionamento
①Parametri meccanici e configurazione della parte di carico
Io...TCatena a ruote dentate urnover: tipo resistente all'usura rinforzato ad alta precisione
Io...V.Accuum suction cup: materiale di gomma butila (struttura a doppio assorbimento)
Io...TRiduzione del fatturato: Chuangyan (impresa comune Sino-Germania)
Io...SReduttore per il sollevamento di tazze: Chuangyan (impresa comune sino-tedesca)
②Configurazione dell'apparecchiatura elettrica
Io...Controller PLC: Delta (Taiwan)
Io...FConvertitore di requerenze: Delta (Taiwan)
Io...Tschermo: Delta (Taiwan)
Io...Contattore CA: Schneider (Francia)
Io...Sfonte di alimentazione: Chint (domestico)
Io...Ctrasformatore ontrol: Chint (domestico)
Io...SValvola olenoide:Air Tac(Taiwan)
Io...PInterruttore fotoelettrico: Guangchuan (impresa comune Sino-Giappone)
Io...Pinterruttore di prossimità:Guangchuan (impresa comune Sino-Giappone)
Nota: la società produttrice si riserva il diritto di sostituire i pezzi acquistati della stessa marca in base alla data di consegna e al miglioramento tecnico.
③Parametri tecnici
Io...Up per intervallo di dimensioni del foglio:Mdimensione del foglio superiore inimum 1800 * 1000 (mm)
Io...Mdimensione massima di carico: 3700 * 2600 mm
Io...Uspessore del foglio: 3-19 (mm)
Io...Nombrello dei bracci giratori: 3 (carico a lato singolo)
Io...Nombre di aspirazioni a braccio singolo: 4pcs
Io...Lciclo di oading: 15-30s (regolabile)
Io...Io...Fornitura di alimentazione: 380V / 50Hz (i clienti stranieri possono personalizzare su richiesta)
Io...Caria compressa: 0,6-0,8kpa
④Configurazione dei parametri della macchina da taglio
Nota: la società produttrice si riserva il diritto di sostituire i pezzi acquistati della stessa marca in base alla data di consegna, al miglioramento tecnico e ad altri motivi.
Io...Mdimensione massima di taglio: 3700 * 2600 mm
Io...Tintervallo di inclinazione del vetro tagliato: 3-19 (mm)
Io...Caccuratezza della linea retta: ± 0,20 mm
Io...CPrecisione di calcolo del vetro a forma speciale: ± 0,25 mm
Io...CVelocità di scarico: 0-200 m / min
Io...GVelocità di trasporto della spina: 0-25m (regolabile, senza tavola di rottura)
Io...Odimensione totale dell'apparecchiatura: 4600 *2900 * 1800 (lunghezza, larghezza e altezza)
Io...Waltezza di funzionamento dell'apparecchiatura: 900 mm ± 20 mm
Io...Epeso dell'attrezzatura: 2750 kg
Io...TPotenza totale dell'apparecchiatura: 9-15kw
⑤Parte software: controller
Io...Ffunzionamento veloce e stabile, elevata precisione di controllo, struttura modulare del controller
Io...Tl'interfaccia uomo-macchina è semplice e generosa, la regolazione dei parametri è semplice, i parametri che devono essere modificati dall'operatore sono pochi, semplici e intuitivi,e i requisiti per l'operatore sono bassi
Io...Io...t ha una modalità di taglio per posizionamento fotoelettrico e la modalità di taglio diretto può essere impostata liberamente tramite opzioni.Il modo di taglio automatico e il modo di taglio a vuoto possono essere realizzati in qualsiasi momento durante l'elaborazione
Io...Map libreria programmazione di nidificazione, selezionare forme speciali dalla libreria di mappe, impostare parametri pertinenti, quantità di elaborazione, nidificazione automatica e generare tracce di elaborazione
Io...WIn un sistema di stoccaggio a pressione di vetro completo, la pressione di taglio di ciascun spessore di specificazione può essere inserita e salvata in una sola volta e può essere chiamata direttamente
Io...Real tempo di tracciamento visualizzazione del percorso di lavorazione, registrazione tempestiva delle coordinate di movimento, stato dell'asse, stato I / O, diagnosi di guasto e registrazione automatica dell'allarme
Io...Io...t può accettare una varietà di file di elaborazione e connettersi con il codice G standard di software di nidificazione come super good.Il file system DXF di AutoCAD ha il proprio software di editing grafico (lo stesso della modalità di editing di Botero)
Io...Programmazione di nidificazione della libreria di mappe, selezionare forme speciali dalla libreria di mappe, impostare parametri pertinenti, quantità di elaborazione, nidificazione automatica e generare tracce di elaborazione
Io...con la funzione di ordinazione dei file DXF, ci sono opzioni come il punto più vicino,punto di ingresso o ordinamento in senso orario e controorario in base al colore grafico per realizzare il taglio unidirezionale e il taglio bidirezionale
Io...Pfunzione di posizionamento fotoelettrico, regolazione automatica del taglio in base alla posizione reale e all'angolo di deflessione
Io...CFunzione di compensazione, compensazione dell'eccentricità dello strumento, compensazione della franchezza, compensazione del passo
Io...V.Protezioni a base di acciaio, comprese quelle morbide e dure limite, limite di pressione del coltello, comando esterno di arresto di emergenza, ecc.
6.Software di ottimizzazione
Io...può importare i risultati di ottimizzazione effettuati nell'Ufficio
Io...lo schema di taglio può essere creato e modificato manualmente
Io...funzione di copia e spostamento
Io...la sequenza di taglio può essere modificata manualmente
Io...lo schema di taglio può essere creato rapidamente in modalità X, y e Z
Io...più pezzi originali e piccoli possono essere ottimizzati contemporaneamente
Io...layout ottimizzato non ha limiti di dimensione
Io...risultati di ottimizzazione, gestione delle immagini rotanti, ecc.
Io...gestione prioritaria dell'ottimizzazione dei chip di taglio
Io...Gestione prioritaria dell'ottimizzazione originale
Io...funzione di scansione del modello e elaborazione grafica di scansione
Io...gestione della libreria di film originali
Io...20 algoritmi di ottimizzazione efficienti
Io...può modificare la grafica di taglio
Io...Disegno delle etichette e stampa delle etichette (modalità delle etichette)
Io...stampa chiara del rapporto sui risultati di ottimizzazione
Io...importare file di dati di Excel
Io...Gestione del taglio del vetro a bassa tensione e del vetro laminato
Io...libreria grafica con grafica parametrica multipla, inclusi tutti i tipi di grafica comuni (GEO way)
Io...Tsistema CAD bidimensionale (CAD way) con funzione di elaborazione speciale di scansione delle forme
Io...AConvertire automaticamente le informazioni digitali dal sistema di controllo numerico in un grafico per formare un punto di forma
Io...Tl'interfaccia di funzionamento del software ha più opzioni di lingua, inclusa l'interfaccia cinese selezionabile
Io...TRaccogliere gli ultimi sviluppi internazionali di software, fornire versioni aggiornate in tempo reale e realizzare gli ultimi requisiti funzionali per i clienti
