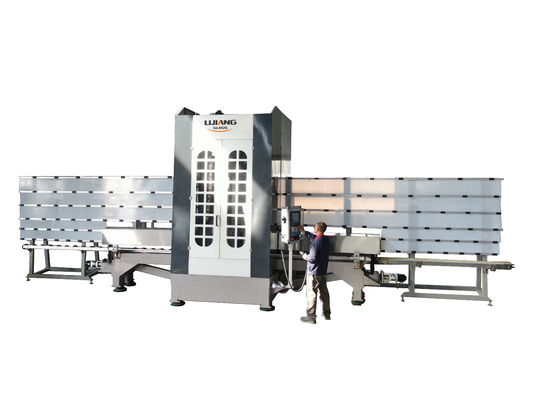

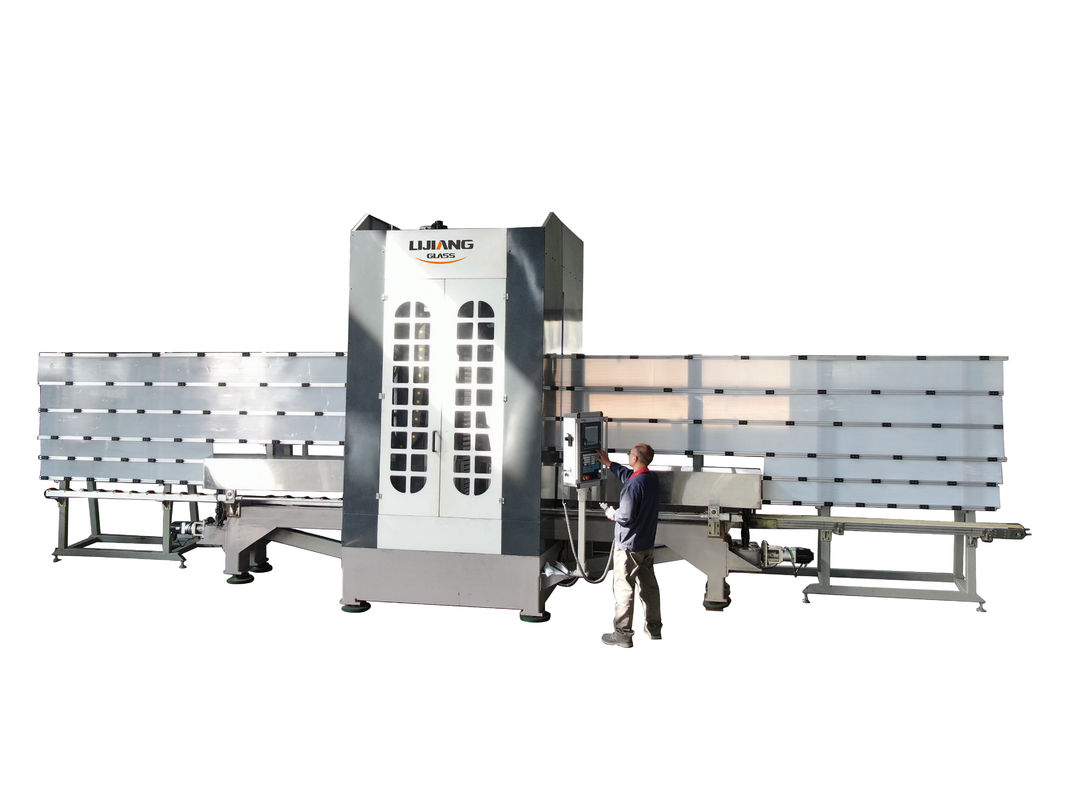

Macchine per la perforazione e la fresatura verticali CNC

1,Descrizione:

LIJIANG GLASS macchina CNC per la perforazione e la fresatura del vetro con alta tecnologia.e il foglio lavorato è di alto livello che realizzato per ottenere una macchina CNC con il minor investimento.

Il centro di lavoro CNC verticale applica un sistema di controllo e di comando numerico per ottenere una gestione dinamica di ciascun asse e un controllo di precisione della velocità.Quindi la forma è di precisione e il foglio lavorato è di alta qualitàÈ una macchina per la trivellazione e la fresatura verticale CNC per elaborare disegni semplici e complessi e dotata della tecnologia più avanzata.velocità elevata e facile funzionamento.

La macchina può elaborare automaticamente complesse funzioni di perforazione e fresatura su grandi vetri piatti.la macchina inizia ad eseguire il programma preparato sulla perforazione, fresatura, ecc.

La flessibilità del sistema di controllo può soddisfare le esigenze di diversi prodotti, l'intero lavoro è finito automaticamente.Parete di vetro, etc.) La funzione comprende:

• Perforazione;
• Fresatura

2,Struttura

La macchina verticale per la lavorazione del vetro, con tutta la parte principale coperta in modo protettivo, la struttura è conveniente per caricare e scaricare la macchina e occupa meno spazio.Può anche ridurre l'ostacolo e facile da elaborare la lamiera di vetro, o addirittura vantaggioso per il sistema di acqua di raffreddamento.

3"Software

Il software BAINENG è sviluppato dal nostro team IT. Ha schemi comuni nel sistema. Quindi devi solo inserire il parametro e il percorso migliore viene generato automaticamente.

Il software Baineng è facile da imparare e usare. Basta trasferire CAD2000.dxf al software Baineng, quindi può generare automaticamente i codici.

Processo di funzionamento:

Importare file→selezionare le righe→impostare i parametri→aggiornarli→generare i codici

1)Installare il software Baineng CAM sul sistema Windows, l'utente può disegnare varie forme su CAD, quindi generare il codice da CAM per iniziare l'elaborazione automaticamente.

2)Sviluppo di un software proprietario MARCO per le porte comunemente utilizzate, come la porta della doccia, la porta a sbalzo, la cerniera del pavimento, ecc., che può essere riempita con le dimensioni corrette durante l'elaborazione, senza bisogno di disegni CAD.

3) Funzione di riconoscimento dei codici di scansione per ordini di piccoli lotti.

4.Funzioni

La macchina può essere utilizzata per la perforazione, la fresatura, la guarnizione e la riparazione di vetri piatti.

Alcuni strumenti per l'elaborazione:

Trattamento su vetro:

5,Applicazioni

La macchina può essere applicata per la produzione in serie di porte da doccia senza telaio, porte scorrevoli, pareti a tenda di vetro, ecc. In modo da poter risparmiare molto lavoro e costi.

6,Componenti per macchine

7. Parti con macchina

8.Parametri tecnici

	机型MODEL	BN-V3015	BN-V3712	BN-V3720	BN-V4720	BN-V4525
	Dimensioni massima di lavorazione del vetro Dimensione massima del vetro	3000*1500 mm	3700*1200 mm	3700*2000 mm	4700*2000 mm	4500*2500 mm
	Dimensioni più piccole di lavorazione del vetro Dimensioni min di vetro	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm	1000*500 mm
	velocità di rotazione dell'asse principale Velocità del mandrino	0-12000/min	0-12000/min	0-12000/min	0-12000/min	0-12000/min
	Potenza totale Potenza totale	11 kW	11 kW	13 kW	13 kW	13 kW
	Capacità di asse principale Potenza dello spinello	5.5KW	5.5KW	7.5KW	7.5KW	7.5KW
	compressione di aria Compressione dell'aria	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa	0.7Mpa
	机器 peso Peso della macchina	6000 kg	6500 kg	7000 kg	7500 kg	8000 kg
	机器 dimensione Dimensione della macchina	8700*1700*3300 mm	9400*1900*3000 mm	9400*1900*3800 mm	10400*1900*3800 mm	10200*1900*4300 mm
	spessore del vetro Spessore del vetro	4-30 mm	4-30 mm	4-30 mm	4-30 mm	4-30 mm
	Uso standard elettrico Norma elettrica	380V/50HZ	380V/50Hz	380V/50Hz	380V/50Hz	380V/50Hz
	轴数 Numero di assi	3AXIS	3Assi	3Aixs	3Assi	3Aixs

9Preparatevi per l'addestramento e l'installazione

1) Prepara 8 piastre in acciaio di dimensioni 300*300*5mm.Poni le piastre sui piedi del cuscinetto

di macchina.

2) aria compressa a 0,7-0,8 MPA o preparare il compressore d'aria.

3) Tubo d'aria di 10 mm di diametro ((Lungozza sarà in base allo spazio di installazione).

4)Circuito di alimentazione:3*62 & 2*42 ((Lungozza sarà in base allo spazio di installazione)

5)Interruttore di controllo della potenza indipendente ((3P45A)

6)Un Jack Lifting da 10-20 t ((Raggiustare il livello della macchina).

7)Windows7 con computer a 32 bit

10Principio dettagliato

1)Garanzia gratuita per 1 anno dopo l'installazione

2) L'acquirente si occupa dei biglietti aerei di andata e ritorno, degli alberghi, del cibo e del traffico locale.

3) Oneri di installazione e di formazione: 100 USD/giorno/persona oltre a tutti i costi indicati in 2.

4) Giorni di lavoro: l'ingegnere dovrebbe lavorare dal lunedì al venerdì, otto ore al giorno.

5)Requisiti dell'albergo: standard business hotel, con bagno indipendente, doccia disponibile, pulizia, livello medio a livello locale

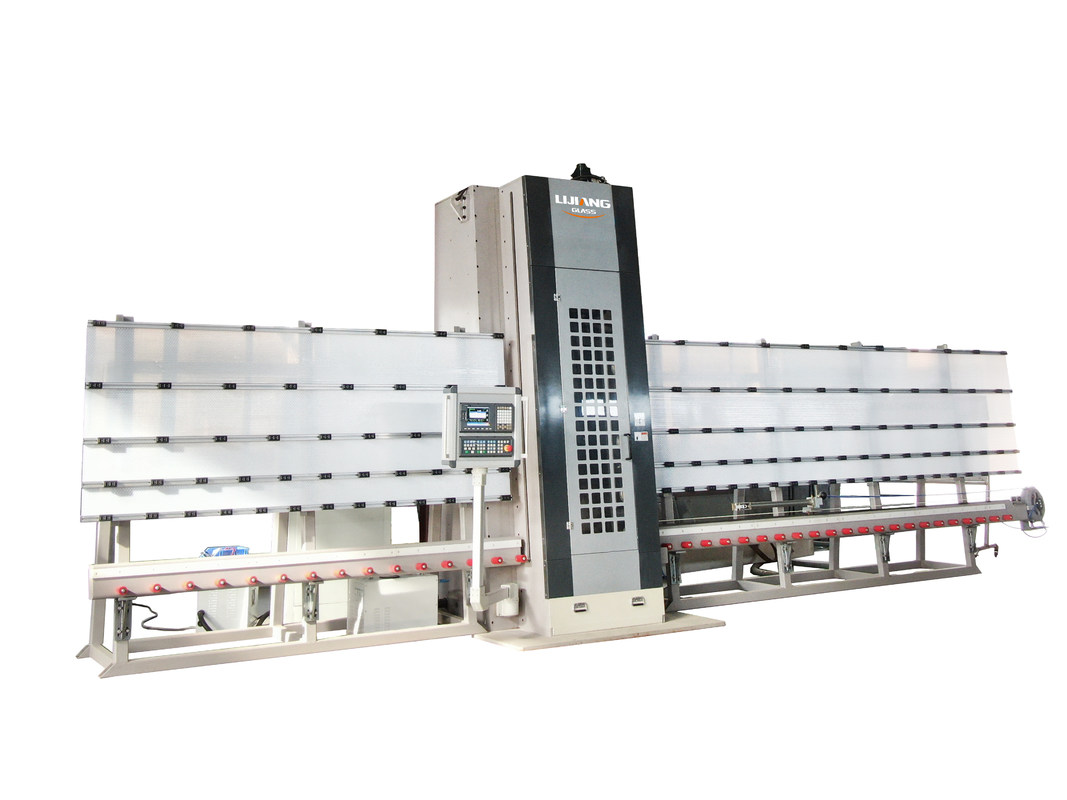

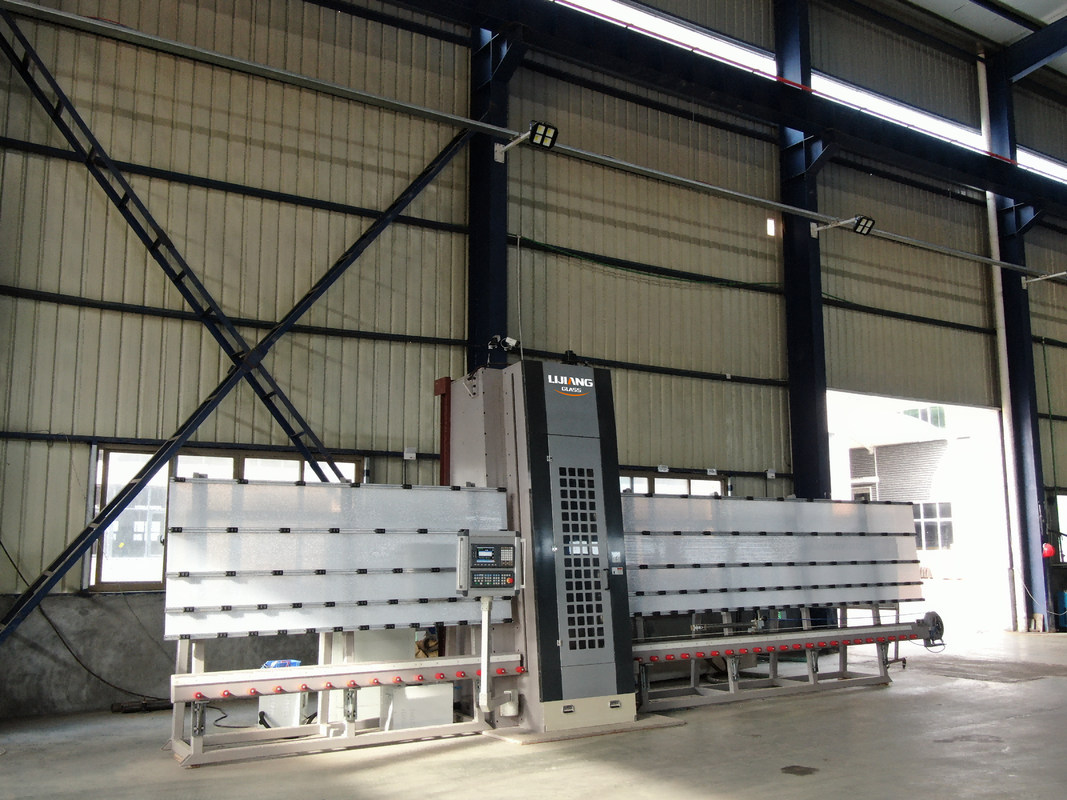

11Immagini di una vera macchina:
