Dettagli:
|
Nome: | Macchina automatica di taglio del vetro | Precisione di taglio: | ≤±0.30mm |
---|---|---|---|
dimensione di max.cutting: | 3660×2750mm | dimensione di min.cutting: | 100×100mm |
spessore di vetro: | 3~19mm | Velocità di taglio: | max100m/min |
Evidenziare: | attrezzatura di vetro isolata,macchina di fabbricazione del vetro |

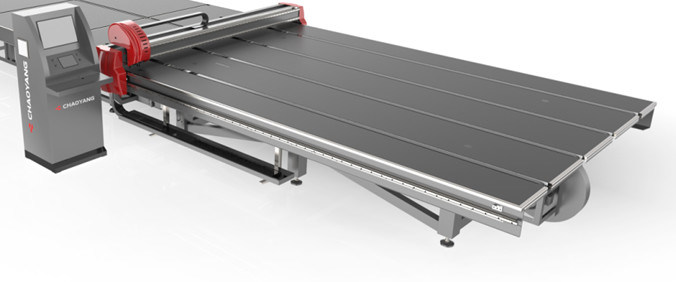

Macchina automatica di taglio del vetro utilizzata nella linea di produzione di vetro vuota
Tavola automatica di taglio
La macchina automatica del taglio del vetro consiste del meccanismo del telaio, il meccanismo del fascio, il meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, la lettura fotoelettrica posizionanti il meccanismo ed il sistema di controllo elettrico.
Principio di funzionamento automatico della macchina di taglio del vetro
I machineis automatici del taglio del vetro per trasportare il vetro tagliato trasportando la cinghia al worktable, hanno introdotto automaticamente la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sui movimenti del supporto della taglierina lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, ha tagliato lo strato. Il regolatore di moto di CNC è utilizzato nella parte di controllo della macchina ed il servomotore avanzato di CA è utilizzato nel divisorio dell'azionamento.
parametro tecnico
precisione di taglio | ≤±0.30mm |
dimensione di max.cutting | 3660×2750mm |
dimensione di min.cutting | 100×100mm |
spessore di vetro | 3~19mm |
velocità di taglio | max100m/min |
altezza della tavola di funzionamento | 930±25mm |
altezza della tavola di taglio | 4710×3250×930mm |
dimensione della tavola di taglio | 1500kg |
velocità di trasporto della tavola di caricamento | 40m/min |
velocità di inclinazione di tavola di caricamento | 7m/min |
la tavola di caricamento trasmette la distanza | 1000mm |
dimensione della tavola di caricamento max.absorb | 3660×2750mm |
dimensione della tavola di caricamento min.absorb | 1800×1800mm |
dimensione della tavola di caricamento (stazione dispari) | 6000×3900×930mm |
spessore massimo di imballaggio di vetro | 800mm |
altezza del tassello di legno di min.glass | 240mm |
rottura della dimensione della tavola | 4200×3000×930mm |
