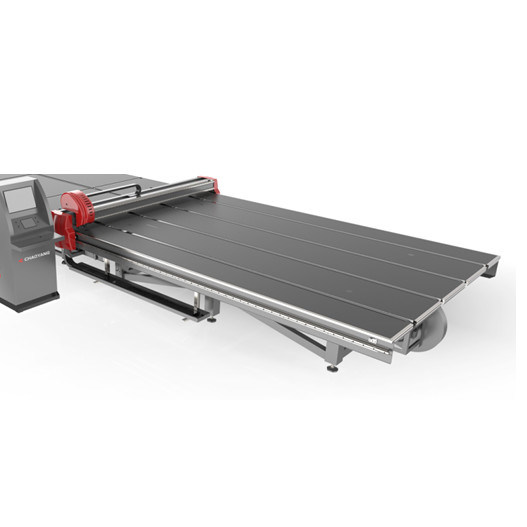

Macchina di taglio del vetro di CNC automatizzata 2600*2000 per la linea di taglio del vetro

Macchina automatica di taglio del vetro di CNC 2600*2000 per la linea di taglio del vetro

1. Principi di base:

Il suo principio di funzionamento è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sul supporto della taglierina si muove lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, cutc lo strato. Il regolatore di moto di CNC è utilizzato nella parte di controllo della macchina ed il servomotore avanzato di CA è utilizzato nel divisorio dell'azionamento.

1. Composizione nell'attrezzatura:

Tavola automatica di taglio: Consiste del meccanismo del telaio, meccanismo del fascio, meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, la lettura fotoelettrica posizionanti il meccanismo ed il sistema di controllo elettrico.

2. Punti di funzionamento dettagliati:

Riferisca «alle istruzioni per l'uso della tavola completamente automatica del taglio del vetro»

3. Prestazione dell'attrezzatura:

1, il materiale del telaio è saldato e costituito dall'acciaio manganese-contenente standard nazionale del ponte della sezione (Q345A) dopo il trattamento invecchiante. Le proprietà meccaniche, la plasticità e le proprietà di saldatura complete di questo genere di acciaio sono buone. La struttura è elaborata complessivamente e la stabilità e l'accuratezza dell'attrezzatura notevolmente sono migliorate temperando il trattamento di invecchiamento per assicurare la stabilità del prodotto. Dopo il processo speciale di rimozione della ruggine, lo strato dei punti e dell'ossido della ruggine della superficie è rimosso. Il cappotto superiore è spruzzato con l'iniettore a resina epossidica di prima scelta ed il cappotto superiore è spruzzato con la pittura di prima scelta dell'automobile.
2, con l'analisi del software professionale della struttura, l'attrezzatura assicurano la stabilità, equilibrio dinamico, forza meccanica per raggiungere la partita più perfetta ed assicurano che la struttura della tavola non sia deformata.
3, il dispositivo hanno una funzione di risistemazione chiave. Può completare tutte le preparazioni prima di cominciare automaticamente cliccando sul touch screen, che notevolmente migliora l'efficienza del lavoro.
4, disposizione ragionevole dei cavi e tubi di gas integrati e sigillamento completo
5, guida lineare silenziosa ad alta velocità sono adottati per la ferrovia di guida, che ha alta accuratezza di taglio ed a basso rumore.
6, servomotore di Ankawa del giapponese avanzato sono utilizzati nella parte movente, che rende l'attrezzatura affidabile, errore piccolo ed efficiente.
7, elettrovalvola a solenoide proporzionale di SMC del giapponese sono usati per il taglio del riso. La pressione è regolata automaticamente secondo lo spessore di vetro. La testa di taglierina gira 360 gradi e la taglierina superiore e più bassa di bufferizzazione taglia (tutta la linea retta e tutti i tipi di vetro a forma di speciale possono essere tagliati esattamente).
8, la testa del coltello sono forniti della funzione della protezione del coltello. Se le cadute della testa del coltello fuori della lacuna di vetro o di vetro, il programma si ferma automaticamente, efficacemente prevenendo danni to le parti ed il vetro.
9, azionamento ad alta velocità del doppio motore (grande servo di Yaskawa di inerzia) assicurano la velocità e la fluidità di taglio
10, dispositivo del trasportatore, dispositivo di trasmissione automatica, convenienti sincroni affinchè la trasmissione di vetro, il regolamento di velocità di conversione di frequenza, stabile e facile superiori e più bassi ottimizzino la velocità della trasmissione
11, dispositivo di posizionamento, sistema di posizionamento di lettura fotoelettrica
12, funzione della compensazione, compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo

4. Configurazione meccanica:

1. , Cuscinetto principale di NSK: NSK;
2. , Binario di guida: FUJUN;
3. , Scaffale/ingranaggio: RUIAN;
4. , Ruota del coltello/supporto: Giocatore di bocce, Germania;
5. , Tabella: Feltro importato di industriale;
6. , Piano di appoggio: bordo ad alta densità impermeabile;

5. Configurazione elettrica:

1. Tensione di alimentazione elettrica: 380V/50HZ (le circostanze speciali possono essere progettate secondo i requisiti di cliente)
2. Pressione di fonte del gas: 0.6-0.8 Mpa; (Utente fornito)
3. Servo sistema: Servomotore di Yaskawa
4. Convertitore: Delta
5. Trasporto del riduttore: Sankai/Zhongyan
6. Valvola proporzionale: SMC
7. Elettrovalvola a solenoide principale: Airtac
8. Regolatore di moto: GUGAO/OPTIMA
9. Relè intermedio: Hequan/Puruide
10. Contattore di CA: Schneider
11. Interruttore del motore: Schneider
12. Commutatore dell'aria: Zhengtai
13. Commutatore di prossimità: Guangchuan/puruide/aotongmike

Nota: Secondo la data di consegna ed il miglioramento tecnico, la società di produzione riserva il diritto di sostituire le parti acquistate della stessa marca.

6. Parametro tecnico

7. Parte del software:

Regolatore di moto:

1) Velocità di marcia veloce, andamento privo d'intoppi, alta accuratezza di controllo, struttura di regolatore modulare;

2) L'interfaccia uomo-macchina è semplice e generosa, l'adeguamento di parametro è semplice, i parametri che devono essere modificati dagli operatori sono di meno, semplici ed intuitivi ed i requisiti degli operatori sono bassi.

3) Canalizzi il modo di taglio, il modo di posizionamento fotoelettrico di taglio ed il modo diretto di taglio è fissato liberamente con le opzioni. Il modo di taglio ed il modo di funzionamento automatici dell'aria possono essere commutati in qualunque momento durante l'elaborazione.

4) L'incastramento grafico che programma, a forma di speciale scelto delle biblioteche dalla biblioteca, ha fissato i parametri pertinenti, elaboranti la quantità, incastramento automatico, generante elaborando la traiettoria;

5) Completi lo stoccaggio delle azione di vetro di pressione, una volta che la pressione di taglio di ogni spessore della specificazione è introdotta e conservata, può direttamente essere invocato;

6) Tempo reale che segue e che visualizza del percorso di elaborazione, registrazione tempestivo delle coordinate di moto, stato di asse, stato I/0, registrazione automatico della diagnosi dei guasti ed allarme;

7) Ricevi vario software eccellente d'elaborazione del pacchetto dei documenti, archivio di AUTOCAD DXF, il sistema ha suoi propri grafici che pubblicano il software (esattamente lo stesso del metodo di pubblicazione di Paul);
8) Programmazione grafica di incastramento delle biblioteche, selezionante forma anormale a partire dalla biblioteca, fissando i parametri pertinenti, elaboranti quantità, incastramento automatico, generante elaborando traiettoria;

9) La funzione di separazione dei file di classe di DXF, compreso il punto più vicino, punto di ingresso, o dai grafici colora opzioni in senso orario, in senso antiorario di separazione ed altre. Liberi il commutatore fra il taglio monofase ed il taglio bidirezionale è realizzato.

10) La funzione di posizionamento fotoelettrica, secondo l'angolo reale di deviazione e di posizione, regola automaticamente il taglio;

11) Funzione della compensazione: foggi la compensazione dell'eccentricità, la compensazione di spazio, compensazione del passo;
12) Tutti i tipi di protezione: compreso il limite morbido e duro, il limite di pressione della taglierina, arresto di emergenza esterno controlla ecc.

Software di ottimizzazione:

1. Risultati importabili di ottimizzazione fatti nell'ufficio
2. Lo schema di taglio può essere creatoe e pubblicato manualmente
3. Con le funzioni del cellulare e della copia
4. Pubblicazione manuale della sequenza di taglio
5. Lo schema di taglio può essere creatoe rapidamente dai modi di X, di Y e di Z.
6. Ottimizzazione simultanea delle toppe originali e piccole multiple
7. Composizione ottimizzata senza limitazione di dimensione
8. Rotazione di risultato, gestione dello specchio, ecc. ottimizzati.
9. Gestione di priorità per ottimizzazione di piccola dimensione di taglio
10. Gestione di priorità di ottimizzazione di vetro originale dello strato
11. Elaborazione dei grafici di funzione di esame del modello e di esame
12. Gestione della memoria di vetro originale dello strato
13. 20 algoritmi di ottimizzazione efficienti
14. I grafici di taglio possono essere pubblicati
15. Stampa di progettazione dell'etichetta e dell'etichetta (Etichetta-MODO)
16. Chiara stampa del rapporto ottimizzato di risultato
17. Importazione del file di dati di Excel
18. Gestione bassa-e ed adesiva di taglio del vetro
19. Una biblioteca dei grafici che contiene 350 grafici parametrici, compreso tutti i grafici comunemente usati scrive (Geo-modo)
20. Sistema di cad bidimensionale con la funzione di elaborazione anormale di esame (Cad-modo)
21. Automaticamente convertendo i segnali numerici dai sistemi di CNC in formazione grafica indica
22. Ci sono molte scelte della lingua per l'interfaccia dell'operazione del software, compreso l'interfaccia cinese.
23. Continui l'ultimo sviluppo di software internazionale, fornisca le versioni migliorate in tempo reale e raggiunga gli ultimi requisiti funzionali dei clienti
