Luogo di origine:
La Cina
Marca:
LIJIANG
Certificazione:
CE

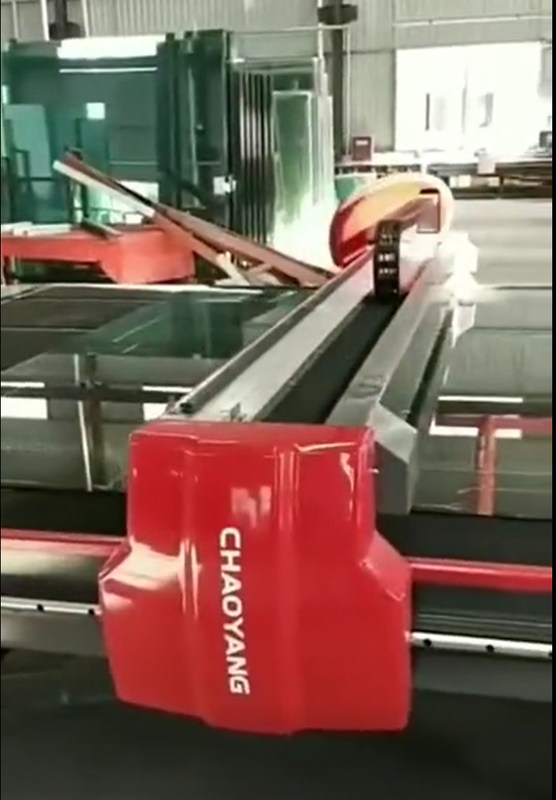

Macchina automatica facile da operare di taglio del vetro per taglio del vetro
Composizione nell'attrezzatura
La macchina automatica del taglio del vetro consiste del meccanismo del telaio, il meccanismo del fascio, il meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, la lettura fotoelettrica posizionanti il meccanismo ed il sistema di controllo elettrico.
principio di funzionamento
La macchina automatica del taglio del vetro è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sui movimenti del supporto della taglierina lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, ha tagliato lo strato. Il regolatore di moto di CNC è utilizzato nella parte di controllo della macchina ed il servomotore avanzato di CA è utilizzato nel divisorio dell'azionamento.
Parte meccanica
1. Tavola di funzionamento: Piatto ad alta densità impermeabile
2. Tabella: Industriale importato ritenuto (il nero)
3. rompere barra: legno solido (colore naturale)
Nota: Secondo la data di consegna ed il miglioramento tecnico, la società di produzione riserva il diritto di sostituire le parti acquistate della stessa marca.
Parametro tecnico
1. Rottura della barra: tipo 2+1
2. dimensione della Tabella: 4300 *3200mm
3. spessore di vetro: 3-19mm
4. potere: 4kw
5. altezza della Tabella: 900 + 20mm
parametro tecnico
| precisione di taglio | ≤±0.30mm |
| dimensione di max.cutting | 3660×2750mm |
| dimensione di min.cutting | 100×100mm |
| spessore di vetro | 3~19mm |
| velocità di taglio | max100m/min |
| altezza della tavola di funzionamento | 930±25mm |
| altezza della tavola di taglio | 4710×3250×930mm |
| dimensione della tavola di taglio | 1500kg |
| velocità di trasporto della tavola di caricamento | 40m/min |
| velocità di inclinazione di tavola di caricamento | 7m/min |
| la tavola di caricamento trasmette la distanza | 1000mm |
| dimensione della tavola di caricamento max.absorb | 3660×2750mm |
| dimensione della tavola di caricamento min.absorb | 1800×1800mm |
| dimensione della tavola di caricamento (stazione dispari) | 6000×3900×930mm |
| spessore massimo di imballaggio di vetro | 800mm |
| altezza del tassello di legno di min.glass | 240mm |
| rottura della dimensione della tavola | 4200×3000×930mm |
| potere del motore del cuscino d'aria | 5.5kw |
| pressione d'aria | 0,5--0.8Mpa |
| alimentazione elettrica | AC380V 50Hz |
| potere totale | 18.5KW |
