Dettagli:
|
| Nome: | Bordo basso-e verticale che cancella macchina | Vantaggio: | Servo controllo motorio |
|---|---|---|---|
| velocità di lavoro: | 2-29m/m | ||
| Evidenziare: | macchine utensili di vetro,produzione del doppi vetri |
||
Macchina bassa-e verticale automatica di soppressione del bordo del rivestimento di isolamento del vetro

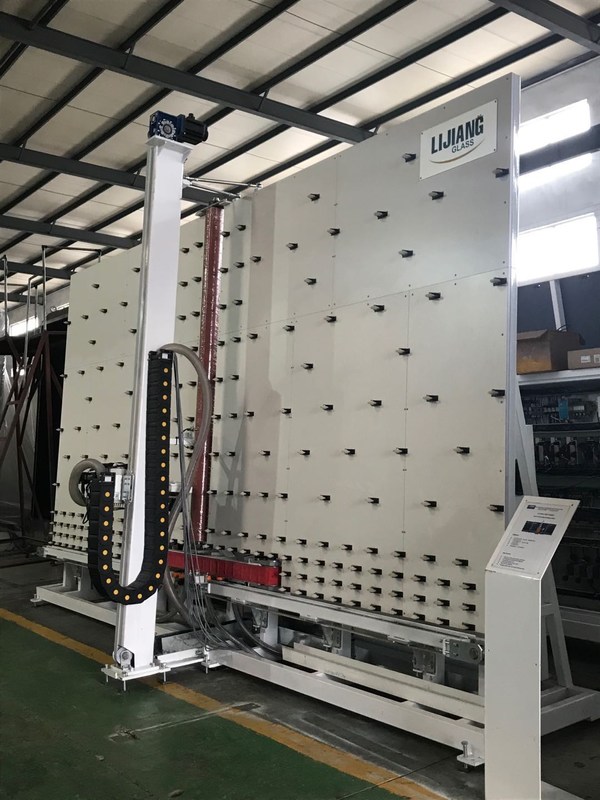

Bordo basso-e verticale astuto che cancella macchina — per vetro basso-e
Il bordo basso-e verticale astuto che cancella la macchina è specializzato per il bordo di cancellazione di vetro basso-e con la struttura verticale e la linea di produzione conveniente il collegamento. La trasmissione adotta il sistema importato del servocomando, il posizionamento accurato ed il buon funzionamento. Le mole di alta qualità sono durevoli e possono produrre la crepa ordinata e bella della macinazione. La distanza può essere fissata fra 10 ~ 150 millimetri arbitrariamente. Questo della macchina lavoro sempre insieme alla linea di produzione d'isolamento dei galss ed il taglio del vetro automatico allineano senza soppressione bassa-e fuction.PLC ed il sistema del contrl dei servomotori è usefut per rendere il lavoro della macchina stabile e veloce.
caratteristica del ►Main
accesso di vetro 1.Two-way
misura 2.Auto la dimensione e lo spessore
3.Auto distinguono il lato del rivestimento di vetro basso-e (facoltativo)
funzione 4.Auto-modified
la pressione 5.The di cancellazione del bordo è stabile e regolabile
funzione didepolverizzazione del dispositivo di protezione 6.Safety
sistema di controllo 7.PLC, interfaccia del touch screen
sistemi del servocomando 8.Six
parametro tecnico del ►Main
| Velocità della trasmissione | 2~29m/min |
| Velocità di rivestimento del bordo | 2~29m/min |
| Spessore di vetro | 3~15mm |
| Diametro della mola | 200mm |
| Larghezza della mola | 10/12/15 di millimetro |
| Velocità della mola | 0~3000r/min |
| Min.Glass | 400×400mm |
| Max. Glass | 2500×4000mm |
| Altezza di sollevamento | 500mm |
| Consumo dell'aria totale | 100L/ min |
| Peso totale | 3700KG |
| Dimensioni | 9700×2500×3400mm |
|

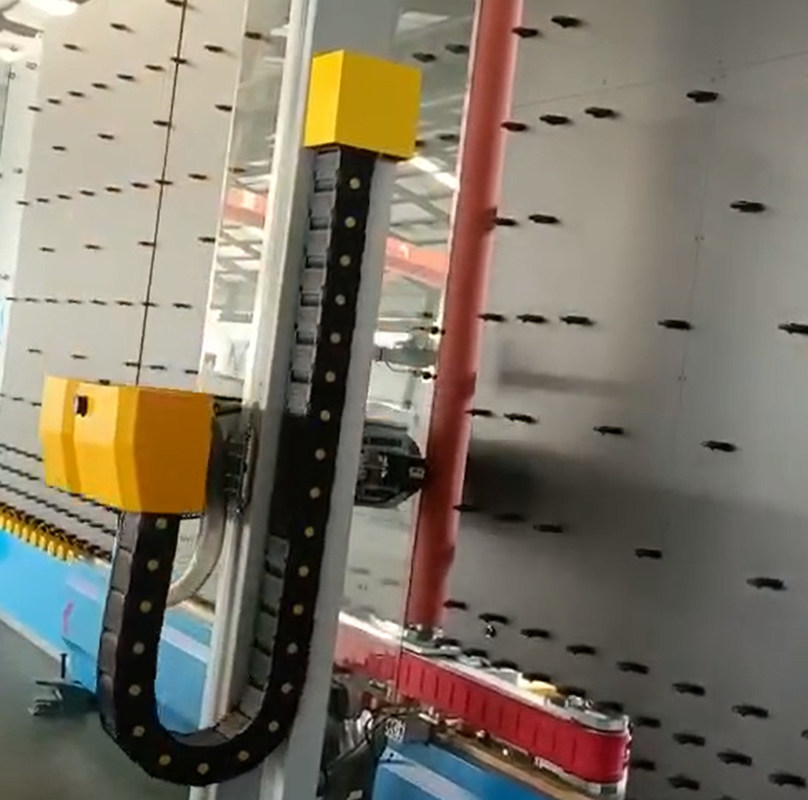

1, sezione della trasmissione Accesso di vetro bidirezionale, da sinistra/destra. superficie dell'Automatico-identificazione. La larghezza di cancellazione del bordo può essere regolato. |
|
2, componenti elettriche Adottiamo SIMENS ed il DELTA |
|
Vetro dopo la cancellazione del bordo |
|
Rivestimento basso-e che controlla sistema |
|
Elaborazione di vetro di forma |
La linea automatica del taglio del vetro della macchina del taglio del vetro di CNC di LJSCLM è composta di tre parti: l'alimentatore della compressa, la tagliatrice e l'aria intelligenti automatici fanno galleggiare la compressa. Il CNC controlla automaticamente l'operazione di intera linea, la macchina della compressa prende automaticamente il vetro giù e lo trasmette alla tagliatrice. La tagliatrice taglia automaticamente la dimensione di vetro dell'input ed automaticamente trasferisce il vetro tagliato alle tavole airbreaking e di galleggiamenti. L'assistenza manuale è usata dividere il vetro ed il singolo processo del taglio del vetro è finito. Affidabile,
prestazione stabile, forte applicabilità ed alta efficienza.
Macchina di taglio del vetro di CNC di LJSCLM
Parametro tecnico
| precisione di taglio | ≤±0.30mm |
| dimensione di max.cutting | 3660×2750mm |
| dimensione di min.cutting | 100×100mm |
| spessore di vetro | 3~19mm |
| velocità di taglio | max100m/min |
| altezza della tavola di funzionamento | 930±25mm |
| altezza della tavola di taglio | 4710×3250×930mm |
| dimensione della tavola di taglio | 1500kg |
| velocità di trasporto della tavola di caricamento | 40m/min |
| velocità di inclinazione di tavola di caricamento | 7m/min |
| la tavola di caricamento trasmette la distanza | 1000mm |
| dimensione della tavola di caricamento max.absorb | 3660×2750mm |
| dimensione della tavola di caricamento min.absorb | 1800×1800mm |
| dimensione della tavola di caricamento (stazione dispari) | 6000×3900×930mm |
| spessore massimo di imballaggio di vetro | 800mm |
| altezza del tassello di legno di min.glass | 240mm |
| rottura della dimensione della tavola | 4200×3000×930mm |
| potere del motore del cuscino d'aria | 5.5kw |
| pressione d'aria | 0,5--0.8Mpa |
| alimentazione elettrica | AC380V 50Hz |
| potere totale | 18.5KW |
