Polloni della Tabella e di vetro di taglio 0,08% macchine di taglio del vetro di CNC

Macchina di taglio del vetro di CNC con i polloni della Tabella e di vetro di taglio

Sollevamento dei requisiti:
Con il cavo metallico d'acciaio parallelo due appendere sul bullone a occhio, non sarà distorta, tenere lentamente e leggermente il livello della tavola ed evitare schiacciare e l'urto da altri oggetti.
Cavo metallico d'acciaio, diametro: 12-14mm, lunghezza: 3.5m-4m/pcs.

Numero	Nome	Tipo	Numero	Note
1	Tavola di caricamento	Armi del doppio YR-28/42 con la singola posizione	1pcs
2	Tavola di taglio	YR-CNC28/42	1pcs
3	Rottura della tavola	YR-30/42	1pcs
4	Rotaie	15kg/m	3.8m*2pcs
5	Posizioni il tronco a catena	YR-SPT28/42-072	1pcs
6	Incateni il tronco	YR-SPT28/42-097	1sets
7	Tronco a tre corsie	YR-SPT28/42-098	1sets
8	Tronco di cavo	YR-SPT28/42-099	1sets
9	Copertura elettrica del cavo del gabinetto	YR-SPT28/42-099	1pcs
10	Saldatura della ferrovia	YR-SPT28/42-094	2pcs
11	Montaggio limitato di Y	YR-SPT28/42-0986	3pcs	Secondo la posizione del sito

Requisiti tecnici:
1. la ferrovia di superficie è livellata, rettitudine accuracy≤0.08%
2. l'altezza della tavola di caricamento è 5-7mm superiori alla tavola di taglio di CNC.
3. il montaggio limitato asse y della tavola di caricamento assicura la posizione quando la tavola di caricamento si è fermata.
4. i cavi sono ordinato raccolto nel tronco, cavo esposto dovrebbero essere coperti di tubo di protezione.
5. l'aria appiattita è aria pura asciutta, 0.5-0.6Mpa, tubo dell'aria dell'input è 4 direzioni dal tubo dell'aria principale al
macchina, tubo trasformato dell'unità di elaborazione del diametro 10mm a FRL.
6. lo scaffale di vetro dovrebbe essere nella parte media delle armi di tornitura e riparato
7. La posizione elettrica del gabinetto ha regolato secondo il sito.
8. potere elettrico del gabinetto: 380V 50HZ, diametro di cavo 3*10+1*6
9. vite di arresto: Totale M10*80: 70pcs
vite di arresto per la ferrovia: 28pcs, per la tavola di CNC: 8pcs, per la posizione limitata della tavola di caricamento: 6pcs, per
tronco: 14pcs, per il dispositivo di rintracciamento del bordo: 4pcs, per la struttura di schermo: 4pcs, per il tronco a catena: 6pcs.
10. operazione di sicurezza, manutenzione, addestramento di istruzione dopo l'installazione.

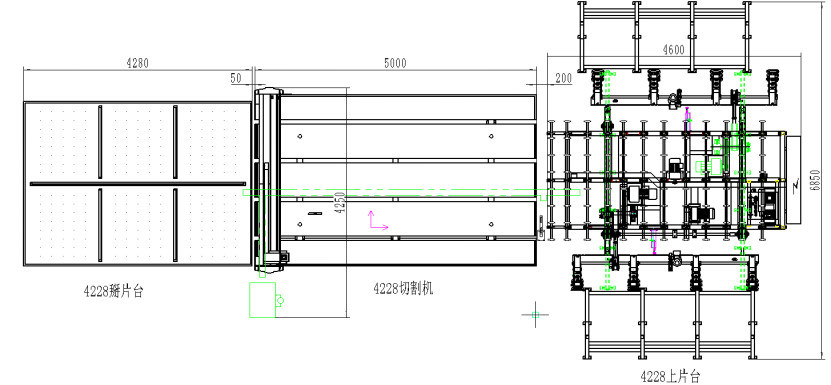

11. Questo disegno del layout è stato riservato dal cliente dopo la formazione.

IL DOPPIO YR-4228 ARMA LA DOPPIA CARICATRICE DI POSIZIONI

1,1 composizione nell'attrezzatura:

1)La struttura principale dell'attrezzatura/il sistema lavoro dell'attrezzatura/il sistema di trasporto/vuoto dell'attrezzatura succhiano il sistema di controllo del sistema/del sistema di bassa pressione/programma capovolgimento della macchina del sistema/livello &

1,2 configurazione a macchina:

1)Dente per catena & catena di capovolgimento: l'alta precisione speciale rinforza

2)Carrello di trasporto: materiale dell'unità di elaborazione dell'importazione

3)Pollone di vuoto: materiale dell'importazione (doppio succhia la funzione)

4)Pulsometro: La Cina & società a capitale misto tedesca PUXU

1,3 originale elettrico

1)Regolatore dello SpA: DELTA

2)Tranducer: DELTA

3)Commutatore di approccio: La Svizzera ELCO
4)Cavo di controllo: cavo flessibile dello schermo

5)Regolatore: Schneider

6)Originale pneumatico: Taiwan Airtac

7)Sensore di pressione positiva & negativa: Il Giappone SMC

1,4 parametri di tecnologia

1)limiti di vetro di dimensione di caricamento: dimensione minima 1500*1500mm (soltanto sinistra)

dimensione massima 4200*2800mm

2)spessore di vetro di caricamento: 3~19mm

3)ciclo di vetro di caricamento: 40-90 minuto 9 (regolabile)

4)velocità di trasporto: 0~40m/min (regolabile)

5)il massimo succhia la profondità di vetro: 700mm

6)peso di vetro di caricamento massimo: 900KG

7)singolo numero laterale del braccio di vetro di caricamento: 6

8)scelga il numero del pollone del braccio: 3

9)braccio di carico di capovolgimento: 2

10) posizione di vetro di caricamento: 2positions

11) potere del source& di potere: V HERTZ

12) installi il potere: 8KW

13) aria della compressa: 0.3Mpa

14)pressione di vuoto: -70~ -90Kpa (regolabili)

Informazioni di tecnologia

2,1: La macchina riassume

1)La caricatrice di vetro automatica è un'attrezzatura che può succhiare il vetro dallo scaffale di vetro e girarsi verso la tavola ed il trasporto livellati nella tagliatrice o in qualunque altro posto di lavoro.

2): Pulsometro famoso di marca di uso del sistema di vuoto e stabilità di aumento e sicurezza dell'attrezzatura in gran parte. Tutti i processi del lavoro sono controllati dallo SpA.

2,2: Descrittore di tecnologia

1)modo di capovolgimento: il capovolgimento meccanico, alta velocità, funziona la stalla, nessuna scossa

2)angolo di capovolgimento: 95-98 (regolabile)

3)succhi la profondità di vetro: il pollone può essere allungamento 300mm e compie 700 profondità di vetro di carico

4)sistema di induzione: insiemi di uso due dell'induttore elettrico della foto di vetro, più sicuro e stabile.

5)dispositivo di sollevamento: dispositivo di sollevamento della biella speciale

6)succhi il dispositivo: strato di avanzamento di uso il doppio succhia la conduzione.

7)controllo del pollone: ogni pollone può essere controllato dalla valvola per aria, voi sceglie il numero del lavoro del pollone liberamente.

8)il vetro sbagliato di sollevamento protegge: può proteggere il vetro sbagliato quando incontrate il piccolo o vetro rotto.

9)dispositivo di allarme: abbia il controllo automatico e dispositivo di allarme rosso e verde della lampada.

10)modo di controllo: modo automatico e modo di alimentazione manuale

11)interfaccia di controllo: Esposizione di inglese e di cinese, display a cristalli liquidi

12)parametro fissato: la sequenza ed il numero di caricamento di vetro possono essere fissati automaticamente e possono collegarsi con la tagliatrice per raggiungere la funzione automatica completa senza interruzione, non hanno bisogno dell'insieme di ripetizione. Più conveniente e rapidamente

Ⅱ, MACCHINA AUTOMATICA di TAGLIO DEL VETRO YR-4228 (società a capitale misto dell'Italia & della Cina)

1, norma dell'attrezzatura:

La dimensione massima del vetro tagliato: 4200*2800mm

L'altezza della macchina: 900±50mm.

Il peso della macchina: 3.8T.

Lo spessore di taglio: 3~19mm

2, tagliando i parametri

Linea retta profondità di parallelismo: ≤±0.25mm/m

Accuratezza diagonale: ≤±0.30mm/m

Velocità del ponte di taglio: 0~180m/min (regolabile)

Accelerazione del ponte di taglio: ² 3.0m/s

Velocità dello scaffale del pezzo dello strumento: 160m/min

Accelerazione dello scaffale del pezzo dello strumento: ² 6.0m/s

Velocità di trasporto della cinghia: 40m/min

Errore di accuratezza di posizione della testa d'attacco: ≤±0.2 millimetro

3, alimentazione /power

Installi l'alimentazione: V HERTZ

Potere reale dell'attrezzatura: 8KW

Aria della compressa: 0.6PA

4, prestazione dell'attrezzatura

Struttura di attrezzatura: accuratezza di garanzia e nessuna deformazione

Grembiule dello strumento dell'attrezzatura: il pezzo dello strumento può filare 360 gradi.

Superficie a macchina: usi il bordo impermeabile dell'importazione.

Ritenuto: industriale dell'importazione ritenuto (componente della lana & della fibra)

Modo della fornitura di petrolio: rifornimento pneumatico automatico, sincronismo con il pezzo dello strumento.

Modo di trasporto: trasporto automatico della cinghia

5, pezzo meccanico

Piano di appoggio: bordo impermeabile ed a prova di fuoco dell'importazione

Scaffale: Il Giappone KHK

Cinghia di trasporto/ruota della cinghia: L'Italia Bredbury

Ruota di taglio: Tedesco Bohle

6, apparecchio elettrico

Utilizzi il personal computer industriale per controllare, interfaccia di Microsoft Windows

Tensione: 415V/50HZ, hanno stabilizzatore di tensione

Motore: Il Giappone YASKAWA divide il motore

Commutatore di approccio: La Svizzera ELCO

Originale elettrico principale degli apparecchi: Il Giappone IZUMI & SCHNEIDER

Valvola proporzionale pneumatica: Il Giappone SMC

7, software

Software di taglio dell'importazione dell'Italia & software di ottimizzazione (OPTIMUM dell'Italia)

Il software dell'ottimizzazione & il software della gestione dei prodotti possono essere usati insieme

Faccia il limite del taglio dell'immersione proteggere la funzione

Conti la funzione di quantità di produzione

Abbia 1500 generi di figura lo stoccaggio (conveniente per il disegno e controllare)

Il software AUTOMATICO della pittura di cad può essere uso compatibile

Il software dell'ottimizzazione può essere usato direttamente con il software di taglio

Abbia funzione di correzione automatica, accuratezza di taglio di garanzia

Il percorso di taglio sceglie la funzione, portata di garanzia la velocità di taglio più veloce

Il taglio di Heteromorphism, il gonfiamento automatico, può garantire il risultato di taglio rapidamente e efficacemente.

L'aggiunta e la correzione di origine funzionano, possono fissare due volte l'origine

Input di controllo: la tastiera ed il topo, il cinese & gli inglesi collegano

Abbia funzione mediata automatica di pressione del coltello di taglio di heteromorphism, garanzia che taglia il migliore risultato

Esame del modello di Heteromorphism: esplori i generi differenti di figura includono il heteromorphism punto per punto e li trasformano alla figura di camma

Software di ottimizzazione: può combinare e sistemare qualunque generi di dimensione di taglio, il migliore programma di taglio dell'uscita, il tasso di taglio di aumento ed inoltre fanno emendare il software manuale dopo l'ottimizzazione, rapporto di uso di taglio di aumento efficacemente

Ottimizzi la pressione e la velocità di taglio: secondo la figura, la linea retta, arco, curva in dentro, origine di excurvature & rivestimento, la parte di accelerazione, parte della decelerazione e così via, ottimizza, media e fuori la maggior parte di pressione e della velocità adatte.

Stoccaggio di Heteromorphism: più di 300 generi di stoccaggio di heteromorphism, questo possono compiere tutta la richiesta possibile

Ottimizzazione di Heteromorphism: il heteromorphism nello stoccaggio può essere cambiato la dimensione, spined liberamente, mobile tutta la direzione, combinata liberamente conciliando l'ordine

Funzione di posizione del trapano: in trapano del rifornimento di stoccaggio di heteromorphism preinstalli la funzione.

Il pezzo dello strumento protegge la funzione: la funzione meccanica della protezione, evita tutta la possibilità di arresto.

Taglio di Heteromorphism: l'attrezzatura può tagliando tutta la linea retta, la linea obliqua o il heteromorphism

Trasporto della cinghia: vada in automobile direttamente l'azionamento la cinghia, trasporti il vetro tagliato alla macchina tagliata di vetro.

Protezione dell'itinerario: l'itinerario massimo dell'attrezzatura ha doppia protezione di a macchina e di elettrico

Funzione mediata di pressione di taglio: tutta la pressione può essere mediata dalla tastiera

8, aggiungono il film che rimuove la funzione

9, utilizzano il contenitore trasparente dell'olio

Ⅲ, CUSCINO D'ARIA YR-4228 CHE ROMPE MACCHINA

1, parametro di tecnologia

1,1 norma del piano di appoggio: 4200×2800mm

1,2 altezza del piano di appoggio: 910±30mm

1,3 importo a macchina del fan: insiemi 1

2, configurazione principale

2,1 piano di appoggio ritenuto: industriale dell'importazione ritenuto (componente della lana & della fibra)

bordo 2.2Table: bordo impermeabile ed a prova di fuoco dell'importazione

barretta 2.3Carrier: di traverso 2sticks, longitudinalmente 1stick

cilindro 2.4Air: Taiwan Airtec

macchina 2.5Air: Zhujiang

3, aggiungono la funzione automatica del capovolgimento: la tavola può essere girata da un lato

il Ⅳ, aggiunge le finestre il software dell'ottimizzazione che può essere utilizzato in personal computer

Lista accessoria casuale

No.	Nome	Unità	Importo	Osservazioni
1	Commutatore optoelettronico	insieme	2
2	Kit di utensili	insieme	1
3	Supporto del coltello dell'importazione (tedesco)	insieme	6
4	Commutatore di approccio	insieme	2
5	Pollone della caricatrice	pezzo	2
6	Grembiule di rame dello strumento	insieme	2
7	694bearing	pezzo	4
8	Chiacchierone	pezzo	1
9	Manuale inglese di operazione	parte	1
10	Software di optimum	insieme	1
