Dettagli:
|
Certificazione: | CE / UL | Nome: | Linea di trasformazione d'isolamento verticale automatica di vetro |
---|---|---|---|
Spessore di vetro: | 3 - 15mm | Dimensione di vetro massima: | 2500mm*3500mm |
Tensione: | 380v 50Hz 3P | circostanza: | Nuova macchina |
Garanzia: | 1 anno | ||
Evidenziare: | attrezzatura di elaborazione di vetro 45m/Min,Macchina di fabbricazione del vetro di 7 sezioni |

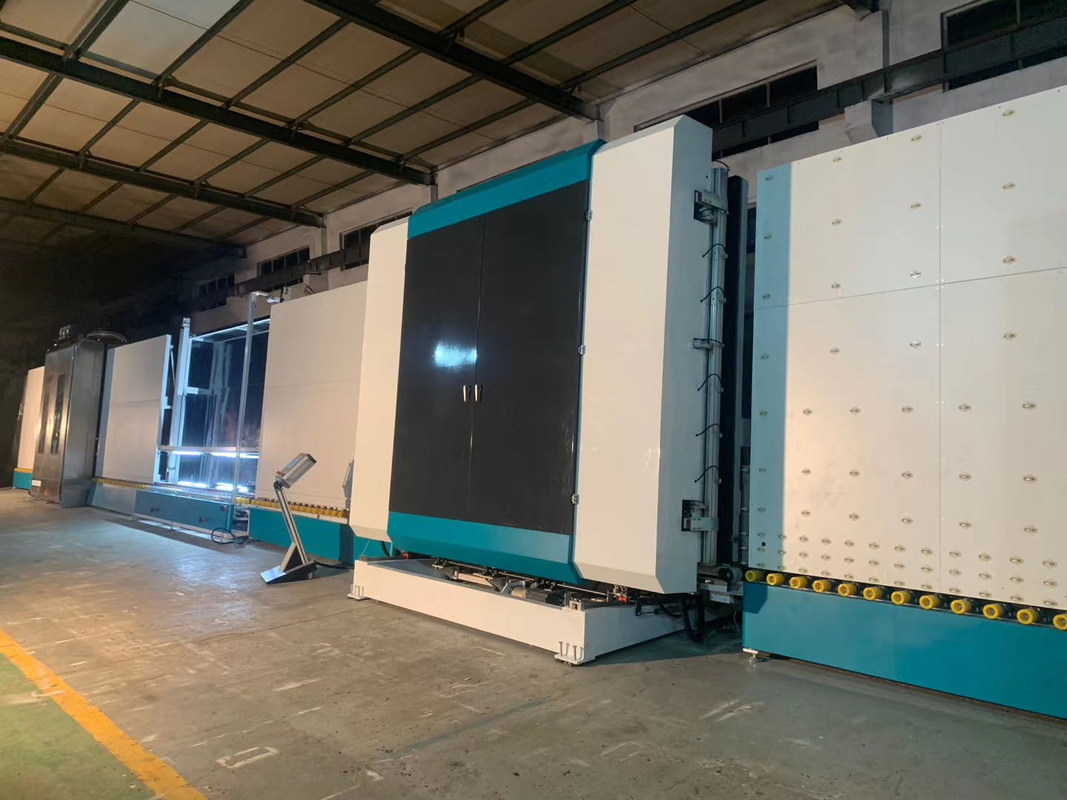

Linea di trasformazione d'isolamento automaticamente verticale di vetro con il materiale da otturazione del gas di aria
Panoramica della linea di trasformazione di vetro del doppi vetri
La linea di trasformazione di vetro ha 7 sezioni:
una sezione di 01 trasferimento;
sezione lavante 02;
una sezione di 03 scarichi;
04 ispezione e sezione dell'installazione;
una sezione di 05 trasferimenti;
06 che premono e sezione del rifornimento di carburante;
una sezione di 07 scarichi.
Caratteristiche principali
• Sistema di controllo dello SpA, interfaccia del touch screen
• Adotti il sistema di controllo di SIEMENS, tenga la prestazione stabile
• Facendo uso del servo al sistema di controllo, funzione modulare, funzione di sovrapposizione
• Regoli automaticamente la profondità di colla con visualizzatore digitale
• Le dimensioni di vetro minime & massime possono essere facoltative
• Applicabile per produrre ha fatto un passo IG, IG triplo ed ha modellato IG
• Due pezzi di IGU possono essere fatti e riempiti di gas dell'argon in una volta (facoltativa)
Funzioni facoltative:
• Vetro a forma di
• Vetro di punto con i bordi facoltativi
• Gas di riempimento dell'argon automaticamente
• tecnologia digalleggiamento per trasferire vetro
Dati tecnici della linea di produzione di vetro vuota
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro massima per rifornimento di carburante | 2500mm*3200mm |
Dimensione di vetro minima | 280mm*450mm |
Spessore di vetro | 3-15mm |
Spessore di vetro d'isolamento | 60mm |
Velocità di vetro di lavaggio | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia delle spazzole molli con i capelli di 0.1mm |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Dettaglio della linea di trasformazione d'isolamento di vetro
• una sezione di 01 trasferimento
rilevazione automatica del film basso-e offline, meccanismo ricoprente di rilevazione
• sezione lavante 02
• Prelavaggio (facoltativo)
• Facendo uso di 3 paia delle spazzole molli con i capelli molli di 0.1mm, può lavare il vetro basso-e
• Il coltello di aria può regolare automaticamente la larghezza del coltello di aria secondo lo spessore
• Il nuovo coltello di aria usa il profilo di alluminio (coltello di aria dell'ornitorinco), la dimensione dello scarico dell'aria è regolato dal becco di alluminio dell'anatra di profilo. Ciò può ridurre il numero delle viti di regolazione, assicura che ogni vite non sia sciolta ed evitare la risonanza del coltello di aria
• Sistema europeo del silenziatore
• La scatola dell'operazione con l'esposizione della velocità di lavaggio, può visualizzare esattamente la velocità di lavaggio (8-10m)
• Controllo automatico della temperatura del serbatoio di acqua, sistema di riempimento di acqua
• Materiale dell'acciaio inossidabile
• una sezione di 03 scarichi
• La funzione è vetro di stoccaggio
• 04 ispezione e sezione dell'installazione
È facile da ispezionare e pulire la nuova struttura del glassThe di questa sezione è cambiata ad una struttura di sollevamento del fascio in-linea (doppio fascio).
• una sezione di 05 trasferimenti
•Può essere usata secondo i bisogni reali quando lavora. Misura automatica di spessore di vetro.
• 06 che premono e sezione del rifornimento di carburante
• Adatto a fabbricazione in serie in una fabbrica. Velocità ultraveloce
• Due pezzi di IGU potrebbero essere introdotti e gas riempito una volta che tempo, ogni IGU potesse riempire il gas dell'argon più di 90%
• Linea di trasformazione ad alta velocità di IG, abbiamo ottenuto i diritti di brevetto in Cina nel 2019
• Soluzione del problema di aspettare lavorare al robot di sigillamento. Installando due strutture del distanziatore per due IGU da un operaio
• Automaticamente dimensione del cilindro graduato ed identificare (identificare può essere permessa prima della pressatura e dopo la pressatura) con il sistema del ERP (facoltativo)
• Può meglio essere impedita la parte premere da essere non in forma premendo due pezzi di IGU dentro una volta cronometra. Può raggiungere 27s per ogni 1m*1m doppio vetro, migliorare l'efficienza del lavoro altamente
• Dalla parte di trasferimento a premere la parte, ogni parte è divisa
Per impedire il vetro la contaminazione dalle ruote ed andando rintraccia per migliorare la produzione di IG di alta qualità.
