Macchina della tavola di taglio del vetro di CNC utilizzata per l'elaborazione profonda di vetro

1. Descrizione della macchina di taglio del vetro

Il principio di funzionamento della macchina della taglierina di vetro è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con la ruota di diamante sul supporto della taglierina si muove lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, cutc lo strato. Il CA che avanzato il servomotore è utilizzato nella parte dell'azionamento, regolatore di moto di CNC è utilizzato nella parte di controllo della macchina.

2. Composizione nell'attrezzatura:

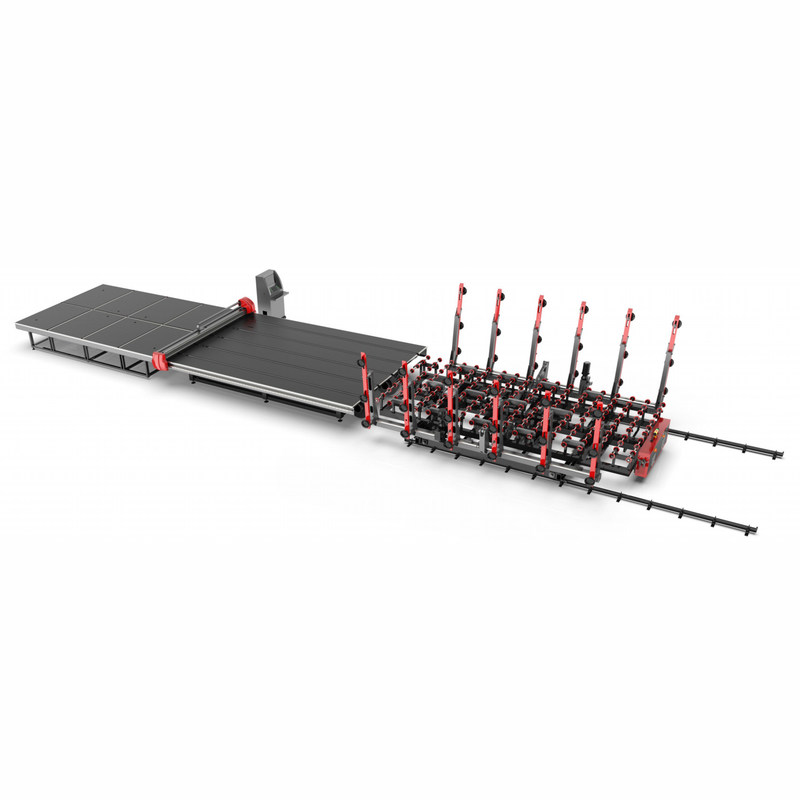

Tavola automatica di taglio: Consiste del meccanismo del telaio, meccanismo del fascio, meccanismo del worktable, meccanismo del coltello di taglio, trasportante il meccanismo, la lettura fotoelettrica posizionanti il meccanismo ed il sistema di controllo elettrico.

3. Caratteristica principale

1, con l'analisi del software professionale della struttura, l'attrezzatura assicura la stabilità, equilibrio dinamico, forza meccanica per raggiungere la partita più perfetta ed assicura che la struttura della tavola non sia deformata.
2, il dispositivo hanno una funzione di risistemazione chiave. Può completare tutte le preparazioni prima di cominciare automaticamente cliccando sul touch screen, che notevolmente migliora l'efficienza del lavoro.
3, servomotore di Ankawa del giapponese avanzato sono utilizzati nella parte movente, che rende l'attrezzatura affidabile, errore piccolo ed efficiente.
4, il materiale del telaio sono saldati e costituiti dall'acciaio manganese-contenente standard nazionale del ponte della sezione (Q345A) dopo il trattamento invecchiante. Le proprietà meccaniche, la plasticità e le proprietà di saldatura complete di questo genere di acciaio sono buone. La struttura è elaborata complessivamente e la stabilità e l'accuratezza dell'attrezzatura notevolmente sono migliorate temperando il trattamento di invecchiamento per assicurare la stabilità del prodotto. Dopo il processo speciale di rimozione della ruggine, lo strato dei punti e dell'ossido della ruggine della superficie è rimosso. Il cappotto superiore è spruzzato con l'iniettore a resina epossidica di prima scelta ed il cappotto superiore è spruzzato con la pittura di prima scelta dell'automobile.
5, disposizione ragionevole dei cavi e tubi di gas integrati e sigillamento completo
6, guida lineare silenziosa ad alta velocità sono adottati per la ferrovia di guida, che ha alta accuratezza di taglio ed a basso rumore.
7, elettrovalvola a solenoide proporzionale di SMC del giapponese sono usati per il taglio del riso. La pressione è regolata automaticamente secondo lo spessore di vetro. La testa di taglierina gira 360 gradi e la taglierina superiore e più bassa di bufferizzazione taglia (tutta la linea retta e tutti i tipi di vetro a forma di speciale possono essere tagliati esattamente).
8, la testa del coltello sono forniti della funzione della protezione del coltello. Se le cadute della testa del coltello fuori della lacuna di vetro o di vetro, il programma si ferma automaticamente, efficacemente prevenendo danni to le parti ed il vetro.
9, azionamento ad alta velocità del doppio motore (grande servo di Yaskawa di inerzia) assicurano la velocità e la fluidità di taglio
10, dispositivo del trasportatore, dispositivo di trasmissione automatica, convenienti sincroni affinchè la trasmissione di vetro, il regolamento di velocità di conversione di frequenza, stabile e facile superiori e più bassi ottimizzino la velocità della trasmissione
11, funzione della compensazione, compensazione di eccentricità dello strumento, compensazione di spazio, compensazione del passo
12, dispositivo di posizionamento, sistema di posizionamento di lettura fotoelettrica

4.Configure

1. , Cuscinetto principale di NSK: NSK;
2. , Binario di guida: FUJUN;
3. , Scaffale/ingranaggio: RUIAN;
4. , Tabella: Feltro importato di industriale;
5. , Piano di appoggio: bordo ad alta densità impermeabile;
6. , Ruota del coltello/supporto: Giocatore di bocce, Germania;

parametro 5.Technical

parte 6.Software

1) L'interfaccia uomo-macchina è semplice e generosa, l'adeguamento di parametro è semplice, i parametri che devono essere modificati dagli operatori sono di meno, semplici ed intuitivi ed i requisiti degli operatori sono bassi.

2) Velocità di marcia veloce, andamento privo d'intoppi, alta accuratezza di controllo, struttura di regolatore modulare;

3) Canalizzi il modo di taglio, il modo di posizionamento fotoelettrico di taglio ed il modo diretto di taglio è fissato liberamente con le opzioni. Il modo di taglio ed il modo di funzionamento automatici dell'aria possono essere commutati in qualunque momento durante l'elaborazione.

4) L'incastramento grafico che programma, a forma di speciale scelto delle biblioteche dalla biblioteca, ha fissato i parametri pertinenti, elaboranti la quantità, incastramento automatico, generante elaborando la traiettoria;

5) Tempo reale che segue e che visualizza del percorso di elaborazione, registrazione tempestivo delle coordinate di moto, stato di asse, stato I/0, registrazione automatico della diagnosi dei guasti ed allarme;

6) Ricevi vario software eccellente d'elaborazione del pacchetto dei documenti, archivio di AUTOCAD DXF, il sistema ha suoi propri grafici che pubblicano il software (esattamente lo stesso del metodo di pubblicazione di Paul);

7) Programmazione grafica di incastramento delle biblioteche, selezionante forma anormale a partire dalla biblioteca, fissando i parametri pertinenti, elaboranti quantità, incastramento automatico, generante elaborando traiettoria;

8) Completi lo stoccaggio delle azione di vetro di pressione, una volta che la pressione di taglio di ogni spessore della specificazione è introdotta e conservata, può direttamente essere invocato;
9) la funzione di separazione dei file di classe di DXF, compreso il punto più vicino, punto di ingresso, o dai grafici colora opzioni in senso orario, in senso antiorario di separazione ed altre. Liberi il commutatore fra il taglio monofase ed il taglio bidirezionale è realizzato.

10) La funzione di posizionamento fotoelettrica, secondo l'angolo reale di deviazione e di posizione, regola automaticamente il taglio;

11) Tutti i tipi di protezione: compreso il limite morbido e duro, il limite di pressione della taglierina, arresto di emergenza esterno controlla ecc.

12) Funzione della compensazione: foggi la compensazione dell'eccentricità, la compensazione di spazio, compensazione del passo;
