Dettagli:
|
Nome: | Linea di produzione di vetro d'isolamento verticale | Uso: | Fabbricazione del vetro d'isolamento |
---|---|---|---|
Applycation: | Elaborazione del doppi vetri | Marca PLC: | SIEMENS |
Dimensione di Max.glass: | 2500*3500mm | Min.glass.size: | 450*280 |
Spessore del vetro: | 3-15 mm | Spessore di vetro d'isolamento: | 50mm |
lavare le spazzole: | 3 coppie | Velocità lavante di vetro: | 2-10 m/min |
Velocità di vetro del trasportatore: | 45 m/min | Potere totale: | 380V 50Hz 40KW |
Evidenziare: | Linea di produzione di vetro d'isolamento verticale,Linea di produzione di vetro d'isolamento della Cina,Macchinario di vetro d'isolamento verticale di montaggio |

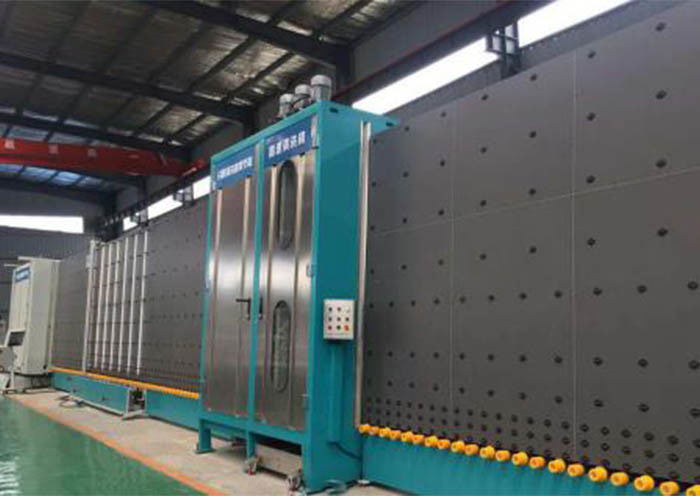

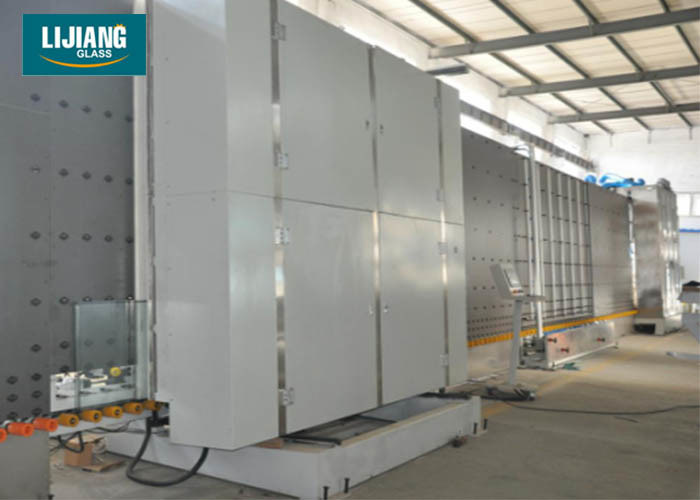

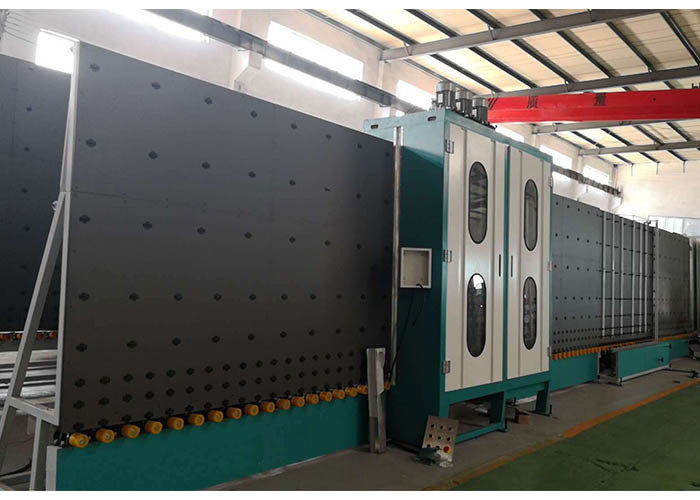

Descrizione della linea di produzione isolata verticale automatica
Linea di produzione di vetro d'isolamento per macchinario fabbricante d'elaborazione profondo di vetro
La linea di produzione di vetro isolata verticale automatico pricipalmente consiste di quattro sezioni: sezione di input, lavante ed asciugante sezione, sezione di ispezione e sezione di chiusura. Le quattro sezioni sono disposte verticalmente con lo stesso angolo di immersione, con la struttura compatta, l'economia pratica, l'alta efficienza e la manutenzione conveniente. La linea di produzione di vetro d'isolamento verticale pricipalmente è usata per l'elaborazione e la fabbricazione del vetro d'isolamento.
Funzioni della linea di produzione di vetro isolata automatica
1)Fabbricazione delle unità del doppio IG
2)Fabbricazione delle unità a forma di di IG
3)Fabbricazione delle unità basse-e di IG
4)Fabbricazione delle unità (a 3 strati) triple di IG
5)Rendendo aquattro-lati le unità di IG
6)Gas di riempimento dell'argon automaticamente
Caratteristica della linea di IG
La linea 1.IG adotta il sistema di controllo di Siemens, fornito di touch screen di alta risoluzione.
2.There è il sensore di vetro basso-e nella lavatrice
Questo sensore è installato prima della lavatrice. Può riconoscere automaticamente velocemente e precisamente la superficie di vetro bassa-e, impedendo il vetro la superficie bassa-e cadente.
la lavatrice 2.The usa sei spazzole (basse-e) molli con i 0.1mm che il diametro only.can lava il vetro basso-e, il vetro piano, vetro temperato ecc. Ha un diametro delle setole meno di di 0.1mm, mai vetro di danno, particolarmente per vetro basso-e.
intera sezione di lavaggio 3.The e di essiccamento per adottare 304 materiali di acciaio inossidabile, compreso il piatto ed i pezzi di ricambio interni.
lo schienale 5.Air-buffered impedisce i graffi di vetro ed i segni di vetro della ruota
spessori differenti 6.Allowing di vetro da trasferire rapidamente, velocità aumentante di produzione. Secondo la prova, prende soltanto 22s per produrre un vetro d'isolamento 1m*m. La struttura speciale dentro la lavatrice può riconoscere automaticamente lo spessore di vetro.
7. rispetto alla stazione idraulica tradizionale, il servomotore può garantire la pressione di esercizio precisa e proteggere il vetro da danno, allo stesso tempo aumentante la velocità di lavoro.
La cinghia di sincronizzazione è frastagliata, facente la pressatura più accuratly.
Il servomotore può esattamente essere calcolato lo spessore del distanziatore di vetro e di alluminio.
La scatola di pressatura utilizza il servomotore e la cinghia di sincronizzazione per sostenere la pressatura delle unità di IG.
8.In Cina, eccetto LIJIANG, nessuno possono garantire che il bordo premente rimarrà verticale e diritto continuamente dopo i 10 o 20 anni usati. Tuttavia, risolviamo già questo problema. Adottiamo la tecnologia di CNC nel bordo premente. Abbiamo progettato i punti regolabili dentro il bordo premente per tenere indietro il piatto diritto continuamente.
la linea di 9.The IG riempie il gas dell'argon di 22s soltanto per un un pezzo solo del vetro del doppi vetri di 1m*1m. Funzione di gonfiamento automatica dentro la lastra, automaticamente gonfiando secondo la dimensione del vetro, migliorando efficienza di inflazione e grado di utilizzazione del gas.
Dati tecnici della linea di IG
Dimensione di vetro massima | 2500mm*3500mm |
Dimensione di vetro minima | 280mm*400mm |
Spessore di vetro | 3-15mm/19mm |
Spessore di vetro d'isolamento | 50mm/60mm |
Velocità lavante di vetro | 2-10m/min |
Velocità di vetro del trasportatore | 45m/min |
Lavare le spazzole | 3 paia |
Rifornimento idrico | Consumo di acqua: conducibilità 0.5t/h: 40μs/cm |
Dotazione d'aria | Flusso: 0.8m/min |
Pressione d'aria | ≥0.8MPa |
Potere totale | 3P 380V 50HZ 40KW |
Dimensione | 23500*3500*3700mm |
Peso | 6500kg |
Introduzione della società
L'attrezzatura il Co., srl di automazione di Jinan Lijiang è un'impresa che ha integrato ricerca e sviluppo, le vendite ed il servizio di vetro dell'attrezzatura di elaborazione in un tutto.
Ora, i nostri partner amichevoli comprendono il vetro del nord, Xin Fuxing, Yaohua, Dalian Huaying, Pechino Guanhua, Shanghai Hao Jing, Sichuan Li Hehua ed altre imprese ben note. Dall'istituzione della società, i nostri prodotti sono stati esportati verso Europa, America, Sudamerica, Medio Oriente, Sud-est asiatico, India, quasi 30 paesi e regioni.
