Profondo di vetro elaborando TUTTI IN UNA Tabella della macchina automatica piena di taglio del vetro di CNC/taglierina di vetro da vendere
Breve introduzione

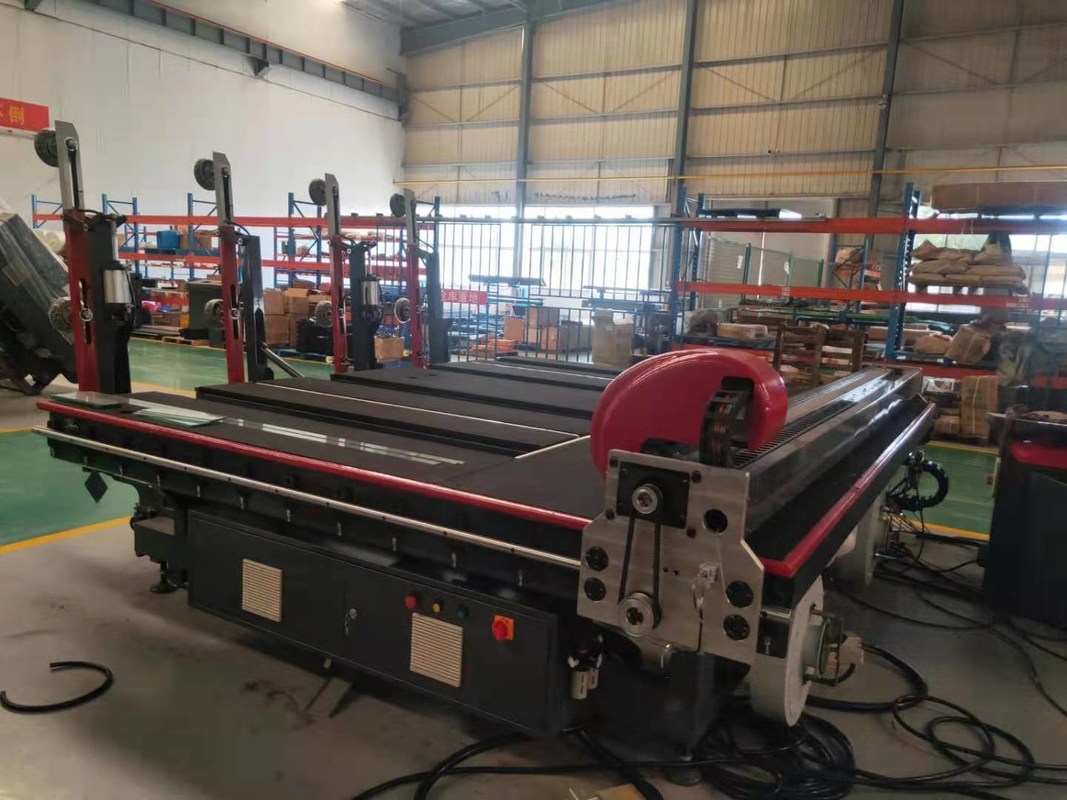

La macchina con le doppie armi di carico laterali, la piccola orma, non solo adatte a fabbrica ma anche adatto ad operazioni del deposito, taglio lineare e taglio a forma di in uno, l'operazione di comando telecomandata, una macchina dell'insieme con le 3 funzioni della macchina, può sostituire la linea automatica costosa del taglio del vetro, riducente l'uso di costo completo dell'attrezzatura, è la migliore scelta di impresa d'elaborazione di vetro.
Caratteristiche della macchina
1) La macchina ha fissato automaticamente caricarsi di vetro dello strato, tagliente automaticamente, automaticamente rompendo i pezzi, galleggiando in uno e libero di camminare con il comando telecomandato nell'area della fabbrica.
2) Adotti il software dell'ottimizzazione dell'importazione riduce la perdita del vetro.
3) Con la correzione automatica. per assicurare taglio dell'accuratezza.
4) taglio a forma di speciale: l'attrezzatura può essere utilizzata per tagliare automaticamente tutto il linea retta, taglio o contorno con alta precisione.
5) Interfaccia inglese di operazione (di cinese): Il dialogo uomo macchina adotta il menu inglese completo (di cinese).
Parametri tecnici
| Oggetto no. |
Parametri |
Dati |
Segno |
| 1 |
Dimensione tagliente massima |
3800*2600mm |
Su misura |
| 2 |
Spessore del vetro tagliato |
2-22mm |
|
| 3 |
Linea parallelismo |
<0>
| |
| 4 |
Precisione diagonale |
<0>
| |
| 5 |
Altezza della tavola di macchina |
900mm |
|
| 6 |
Dimensione di vetro cruda di carico massimo |
3800*2600mm |
|
| 7 |
Mini dimensione di vetro cruda di carico |
1800*1000mm |
|
| 8 |
Taglio della precisione |
<0>
| |
Applicazioni del prodotto
Vetro di costruzione, vetro automobilistico, vetro del mestiere, pezzo rotondo di vetro, vetro decorativo, vetro della credenza, vetro rivestito, vetro degli apparecchi, vetro del bagno, vetro dell'artigianato delle lenti, vetro solare, utensili ed apparecchi della cucina, vetro dello specchio di periodo, ecc.
Più dettagli

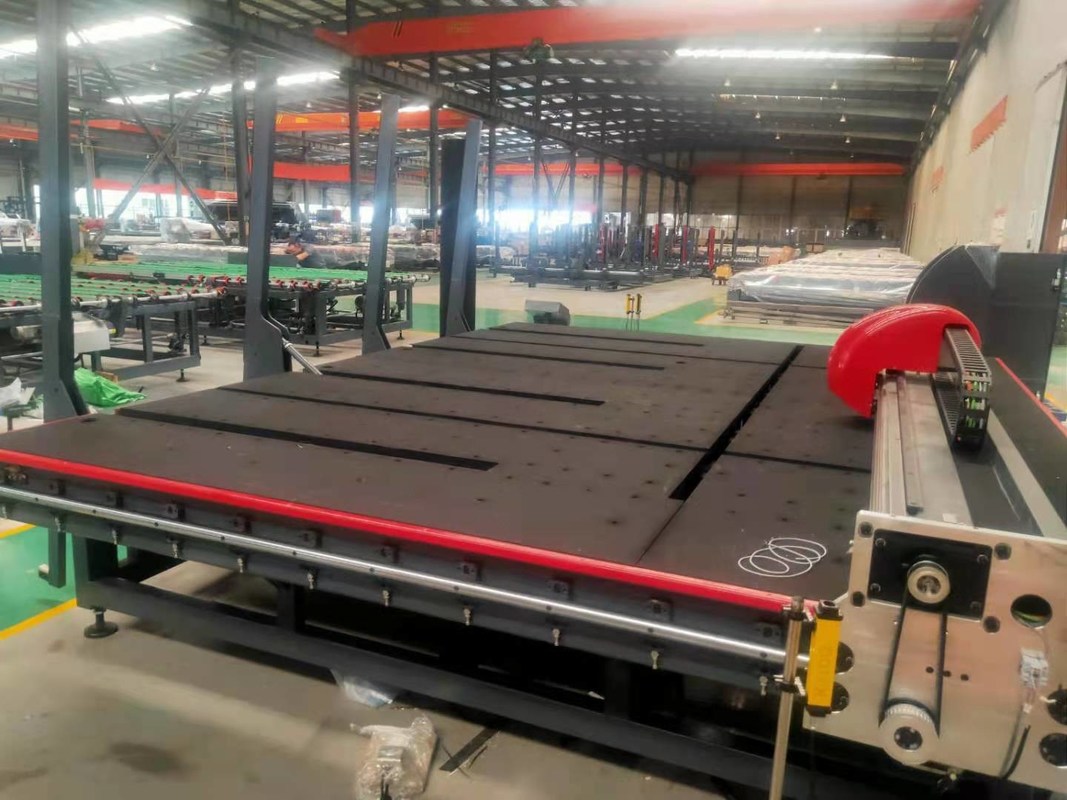

Aero-galleggiato rompendo Tabella per taglio del vetro
Pricipalmente è composto di quattro parti: meccanismo della struttura, meccanismo di scissione, sistema di controllo pneumatico e sistema di controllo elettrico. * dimensione dello strato: Dimensione minima: 1500 *1200mm (singolo caricamento laterale) * dimensione di carico massimo: 2600 x 2000 millimetri * spessore di vetro dello strato: 3 ~ 19mm * profondità di lavoro di assorbimento: 700 millimetri * velocità di camminata dell'ascissa: (regolabile) * velocità di camminata dell'asse y 5-25m/min: 8-12 trasporto di m/min (regolabile) * della velocità: (regolabile) * numero 5-25m/min delle armi di vibrazione: 8 armi (doppio caricamento laterale) * numero di singoli polloni del braccio: tre * tipo di carico: Doppio lato che carica * ciclo operativo: 45S (15S per ogni posizione supplementare) * alimentazione elettrica dell'installazione: AC380V/50HZ (le circostanze speciali possono essere regolato secondo i requisiti di cliente) * potere totale dell'installazione: 5-10 chilowatt * aria compressa: 0.6-0.8 Mpa; * vuoto: -50-99 Kpa (regolabile secondo spessore di vetro) * altezza della tavola di lavoro: 900 + 20mm * dimensione della macchina: 4650 x 2980 x 900mm
Macchina completamente automatica di taglio del vetro di CNC
Il suo principio di lavoro è di trasportare il vetro tagliato trasportando la cinghia al worktable, automaticamente ha introdotto la posizione di vetro attraverso il sistema di lettura fotoelettrica e poi la testa d'attacco con una ruota di diamante sui movimenti del supporto della taglierina lungo le direzioni di Y e di X rispettivamente tramite controllo di programma, taglia lo strato. Il regolatore di moto di CNC è utilizzato nella parte di controllo della macchina e un servomotore avanzato di CA è utilizzato nel divisorio dell'azionamento * dimensione massima: 2600*2000mm * spessore: 3~19mm * tagliare accuratezza: ±15 * tagliare accuratezza di vetro a forma di speciale: ±20 * tagliare velocità: 0-200m/min * trasportare velocità: 0-25m/min * dimensione della macchina: 9600X2800X900±20mm * altezza della tavola di lavoro: 900mm±20mm * peso: 2600kg * potere totale di attrezzatura: 5-8kw

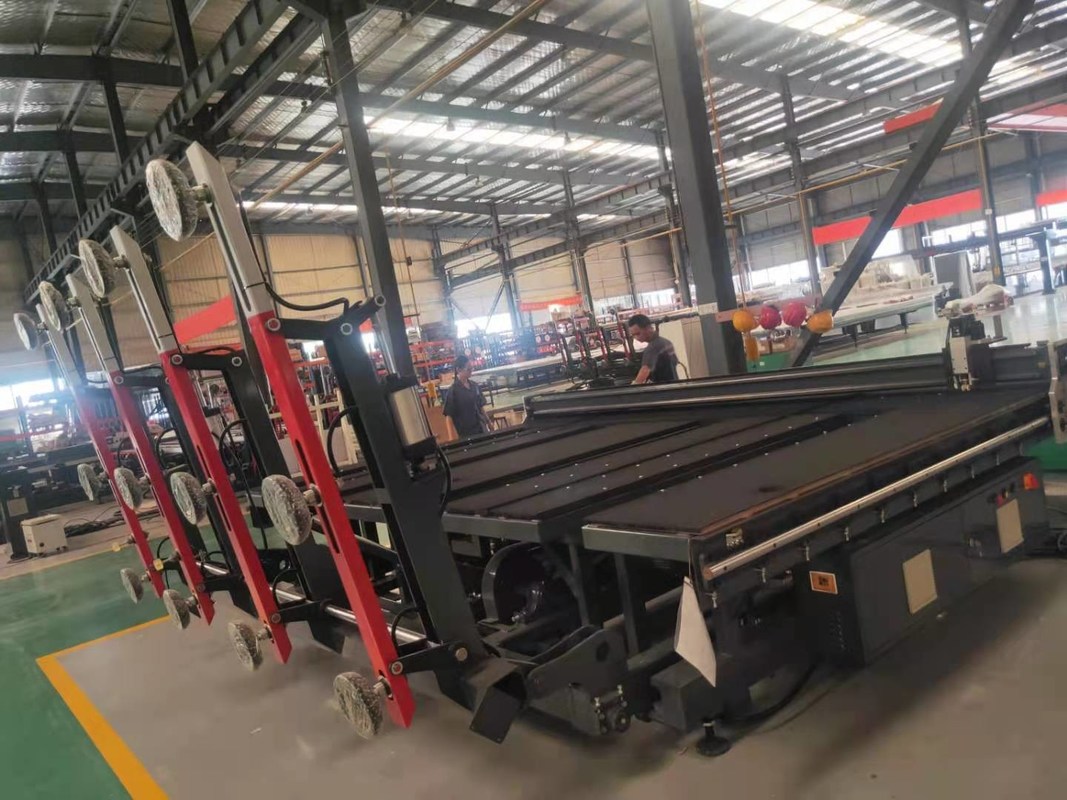

Tabella di carico di vetro completamente automatica
Pricipalmente è usato per caricamento di vetro automatico. Dopo il posizionamento del vetro designato ed avere dato il segnale di caricamento, il grande braccio gira su circa 95 gradi attraverso il meccanismo del capovolgimento e l'intera macchina si avvi muoversi in avanti. Quando il dispositivo di induzione sull'arma leggera tocca il vetro, l'intera macchina smette di camminare ed il vetro è succhiato dalla tazza di aspirazione attraverso il sistema di vuoto sul vetro, il motore di sollevamento dell'arma leggera solleva il vetro verso l'alto ed indietro circa 80 millimetri. Le ritirate di camminata del motore ed il grande braccio cade. Quando il grande braccio esiste, la tazza di aspirazione sotto il vetro comincia a soffiare. Quando l'arma leggera cade, le cadute di vetro sulla ruota del trasportatore. Per concludere, il vetro si trasporta alla tavola tagliente dalla ruota del trasportatore. * rompere barra: 1+1 tipo * dimensione della Tabella: 9600x2800x900mm * spessore di vetro: 3-19mm * potere: 4kw * altezza della Tabella: 900 + 20mm
