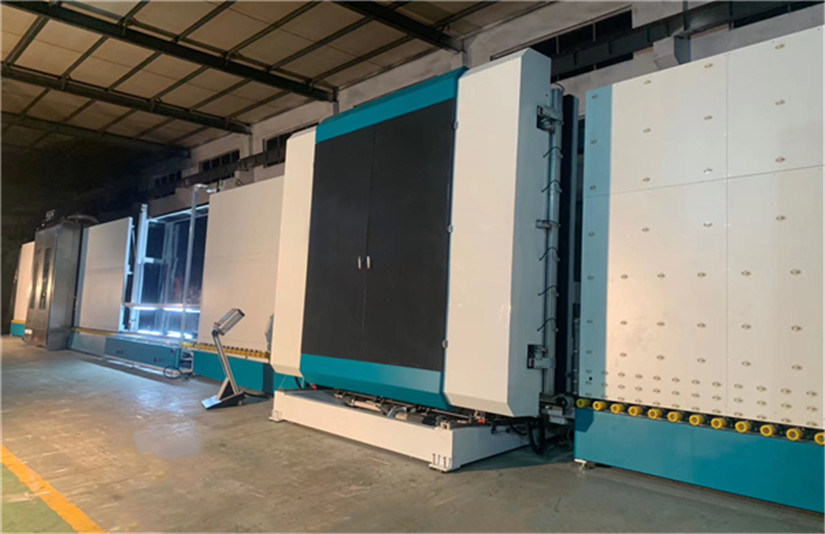

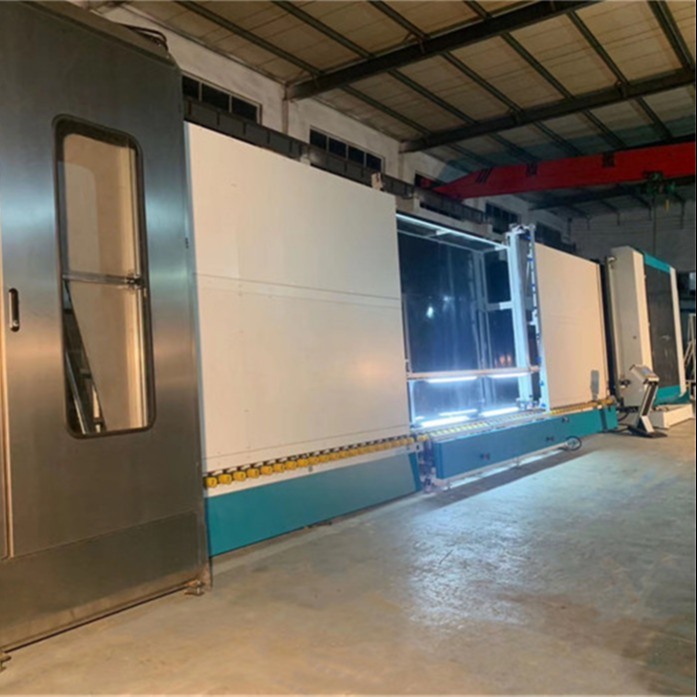

Linea di produzione di vetro d'isolamento verticale automatica 45m/min vetro vuoto intelligente

Linea di produzione di vetro d'isolamento della macchina del doppi vetri con il materiale da otturazione del gas

APPLICAZIONE

La linea di produzione di vetro d'isolamento consiste di quattro sezioni, sezione di trasferimento, sezione di lavaggio, sezione di ispezione e sezioni di pressatura. Usa la tecnologia avanzata per rendere di alta qualità e la varietà DGU automaticamente, quali doppio vetro, vetro triplo, vetro basso-e, vetro a forma di e vetro fatto un passo.

Sezione di trasferimento

1. Sensore di vetro basso-e

Questo sensore è installato prima della lavatrice. Può riconoscere automaticamente il vetro basso-e, impedente il vetro la superficie bassa-e cadente.

2. Rullo del trasportatore

Il trasferimento: La ruota anteriore e posteriore di trasferimento interamente è mossa, tutti attivamente trasferiti. Può garantire il grande vetro di dimensione ed il passaggio di vetro spesso da parte a parte uniformemente.

Sezione di ispezione

La parte di controllo utilizza i tubi del LED per controllare se il vetro è pulito oppure no.

Lavare sezione

3. Materiali

L'intera sezione di essiccamento e di lavaggio adotta l'acciaio inossidabile 304, compreso il piatto ed i pezzi di ricambio interni.

Il piatto di spessore può fino a 4mm ed il piatto interno può essere 8mm. La prestazione dell'attrezzatura è migliore ed il tempo di impiego è molto più lungo.

4. Sei spazzole

Ha 6 spazzole che sono tutte spazzole molli, può lavare il vetro piano, il vetro di carattere ed il vetro basso-e. Ha un diametro delle setole meno di di 0.1mm, mai vetro di danno, particolarmente per vetro basso-e.

5. Dispositivo di riduzione di rumore

Il rumore può essere controllato inferiore a 90 decibel usando l'ingranaggio e le spugne di nylon.

6. Sistema del riscaldamento dell'acqua

Adotta il sistema di riscaldamento ad aria, acqua dolce di uso per lavare chiaramente il vetro.

7. Grandi convertitore di frequenza & coltello di aria ( sistema singolo o doppio del coltello di aria)

C'è un sistema del coltello di aria ed un grande convertitore di frequenza. Il coltello di aria può essere diviso in su & giù due parti, entrambi sono coltello di frequenza. Le due parti funzioneranno allo stesso tempo quando asciuga un grande vetro (height>1.5m), mentre ci sono soltanto giù-parti che si asciugano per il vetro di piccola dimensione (altezza<1>, risparmiante molta energia.

8. Riconosca automaticamente lo spessore di vetro

1). C'è un dispositivo unito universale, quando lo spessore di vetro è stato cambiato, il coltello del vento si muoverà in avanti ed indietro regolerà la distanza in modo che la distanza relativa fra il coltello del vento ed il vetro sia costante, in modo da evitare il danneggiamento del di vetro dovuto i cambiamenti dello spessore di vetro.

2). Ci sono ingranaggi a catena da entrambi i lati del fondo del vetro attivamente per trasferire il vetro che può tenere una velocità veloce, il vetro non solo grande e di piccola dimensione possono anche essere passati rapidamente.

Premendo & sezione del rifornimento di carburante (facoltativa)

9. Pressatura della parte

Per la linea di riempimento del gas, utilizziamo il servomotore e la cinghia di sincronizzazione per premere il vetro d'isolamento.

1). Il servomotore può esattamente essere calcolato lo spessore della striscia di vetro e di alluminio per la vostra stampa di vetro. Rispetto alla stazione idraulica tradizionale da pressione, garantisce la pressione precisa allo stesso tempo, senza danneggiare il vetro ed aumentare premendo la velocità.

2). La cinghia di sincronizzazione è forma seghettata, la pressatura sarà più accurata.

10. Piatto posteriore regolabile

Adottiamo la tecnologia di CNC nel bordo premente. La linea normale ha 74 punti regolabili per tenere indietro il piatto diritto continuamente, tuttavia, la linea del materiale da otturazione del gas ha 88 punti regolabili.

11. Risparmio energetico di pressatura della funzione

Adotta 3 micro commutatori, che dividono la parte premente in 4 sezioni.

Ogni micro commutatore riceve il segnale aggiungerà una parte dell'area di lavoro. Quando il micro commutatore corrispondente non è toccato, la regione non funziona.

• Quando L di vetro lavoro della parte 1 del ≤ 1.5m.
• Una volta di vetro L = lavoro della parte 1 & della parte 2 di1.5m-2.3m.
• Quando lavoro di vetro < L="">2.3m.
• Quando vetro 3.2m = L ≤ 4m tutte le parti lavorare insieme.

Che cosa è più, i due lati e fondi del vetro saranno sigillati per assicurare l'effetto di gonfiamento. Può conservare molto potere del gas e dell'elettricità dell'argon.

12. Gas di riempimento ad alta velocità dell'argon online (facoltativo)

Gas automaticamente di riempimento dell'argon con 22s per l'un pezzo solo del vetro del doppi vetri. Può fissare e visualizzare l'indice del gas sullo schermo secondo la nostra richiesta. Come 85%, 88%, 90%, 95%, 97%, 99%, 100%.

Possiamo osservare il contenuto dell'argon e di riempimento la velocità intuitivo, fornendo la garanzia per la produzione del vetro d'isolamento di alta qualità.

Quando due pezzi di vetro sono vicini al film, comincerà riempire il gas dell'argon dal fondo del vetro. Quando il valore stabilito precedente è raggiunto, l'inflazione si fermerà automaticamente.

[Esposizione del campione]:

[Esposizione del campione]:

[Esposizione del campione]:

[Esposizione del campione]:

vista della rappresentazione 3D
