Dettagli:
|
Certificazione: | CE | Nome: | Tavola girante |
---|---|---|---|
Circostanza: | Nuovo | Dimensione (L*W*H): | 600*550*985 millimetro |
Servizio di assistenza al cliente fornito: | Costruisce disponibile per assistere il macchinario oltremare, servizio video di manutenzione sul ca | Tensione: | 380V 50Hz (personalizzabile) |
potere totale: | 0,37 CHILOWATT | Dimensione di funzionamento: | 1500*1500 millimetro |
Peso: | 75/48kg | ||
Evidenziare: | Macchina di vetro girante del doppi vetri della Tabella,macchina di vetro del doppi vetri di 1500*1500 millimetro,Linea di produzione di vetro girante della Tabella |

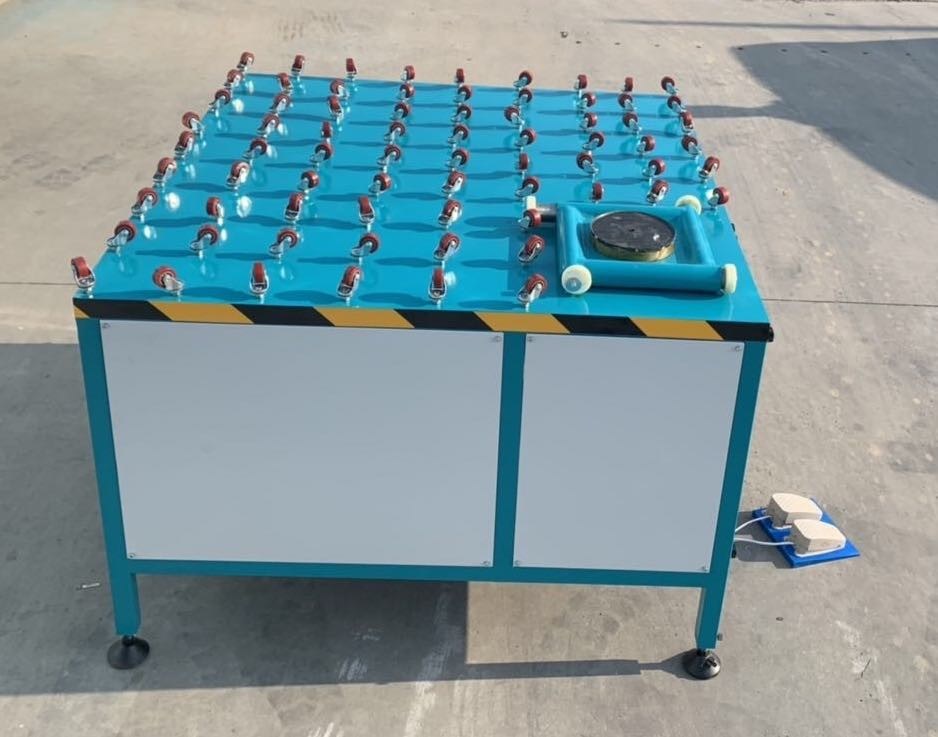

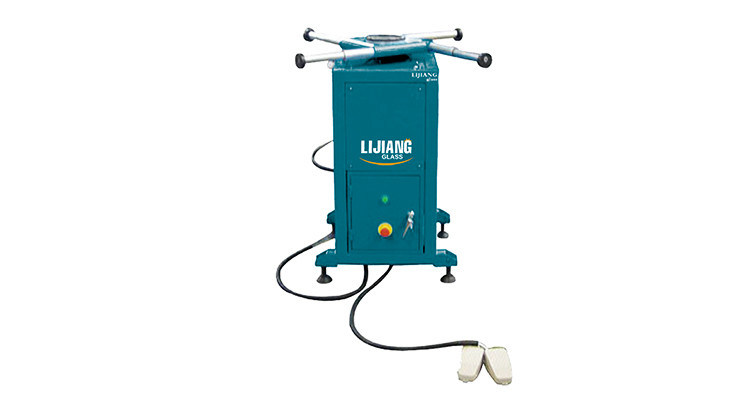

I sigillanti lavorano la macchina a macchina girante della Tabella - LJSK02
1. Introduzione:
La macchina girante della tavola è utilizzata a vetro girante ausiliario quando per mezzo delle macchine di sigillatura manuali della pompa, la dimensione può essere personalizzata dalle dimensioni di vetro differenti. La tavola didiffusione rotante è ultima prefazione del vetro dell'isolamento della creazione o del vetro della parete di atto. È una tavola rotante per la gomma del doppio gruppo di tiraggio. Può continuare periodi 90°Integral rotanti, anche può continuare fronte o contrario rotante. Giri ed il pollone di vuoto ha attrezzatura automatica di controllo, può combinare il pollone di scelta di libertà di dimensione ed il controllo degli armamenti di vetro di allungamento. Il braccio di allungamento della creazione speciale può garantire la superficie piana superiore su una superficie piana. Questa tavola didiffusione rotante è girata con calma; Suddivida il minimo, puntello sulla stabilità. È un'attrezzatura ideale per creare il vetro d'isolamento.
2. Parametri tecnici principali:
Temperatura del luogo di lavoro | 15-40℃ |
Porti/temperatura del deposito | -20-55℃ |
Porti/umidità del deposito | 30-90% |
Tensione in ingresso | AC480V±10%, 60HZ |
Alimentazione in ingresso entrata | 120w |
Velocità rotante | 6.5r/min |
Consumo dell'aria | 0.5-0.8 Mpa |
Dimensione di vetro massima | 2000*1500 millimetro |
Dimensione di vetro minima | 200*200 millimetro |
Dimensioni | 600*450*950 millimetro |
3. Costruzione principale
Questa macchina include regola il fondo piatto, puntello su, gira il puntello sul dispositivo, diffusione per muovere il dispositivo, lo spirito porta il sistema di controllo, gli apparecchi elettrici il sistema di controllo e la plancia.
3,1 giri il puntello sul dispositivo
Giri il puntello sul dispositivo includono il puntello su, puntello sul palo, l'insieme del puntello su, il grande pollone, piccolo pollone.
3,2 diffusione per muovere il dispositivo
Questo dispositivo è consistito la diffusione per muovere l'elettrotecnico della decelerazione, decelera la macchina ed il giro a catena.
3,3 lo spirito porta il sistema di controllo
Questo sistema ha incluso l'unità di elaborazione di fonte di spirito, la valvola di elettromagnetismo, valvola scelta della direzione e la macchina di avvenimento di vuoto, passa il sistema per controllare le partite del pollone di dimensione.
3,4 sistema di controllo elettrico degli apparecchi
Questo sistema è consistito la diffusione per ritenere la macchina, dopo gli apparecchi elettrici, apparecchi elettrici un il pezzo quella rottura la macchina e può funzionare costituisce, lavorare credibile, l'operazione è semplice, automazione che il grado è alto.
4, installazione ed adeguamento
Questo corpo di macchina deve essere collegato di asciutto, ha nessun la polvere ed ha nessun la corrosione, la temperatura a 10-40℃. Regoli per regolare il fondo piatto, faccia la macchina tenere il livello, controlli completamente se tutto il posto stretto della congiunzione dei firmwares allentare o non muoversi, combinandosi strettamente.
La multi-matassa-ferita di uso ha temprato il rame nel doppio colore di giallo verde, con un piano sezionale di 4mm2, la resistenza fra il corpo di macchina ed i punti colleganti principali dopo la messa a terra se di meno che il 4Ω.
5, uso ed operazione
5,1 dimensione di vetro ≤500*400 millimetro
Ripari il grande puntello del pollone su che il piatto in gira primo ultimo, messo in comunicazione con per cambiare per occuparsi rapidamente del contatto, posto il commutatore della manopola dell'alimentazione elettrica nella posizione «aperta», ordini i piedi che muovono il punto di controllo del pollone di vuoto il commutatore, leva di comando di regolamento del manometro, faccia il grado di vuoto raggiungere il valore adatto di pressione (secondo la prigione di vetro del pollone poi, non regoli troppo grande), secondo l'abitudine dell'operazione, la direzione del cambiamento l'elettrotecnico alla manopola per disporre nella posizione fra» positivo» o» anti», ordini in primo luogo i piedi che muovono il punto di controllo del pollone di vuoto il commutatore (altrimenti l'elettrotecnico non gira), quindi l'ordine per muoversi per girare per muovere i piedi fa un passo il commutatore, può immediatamente continuare l'operazione.
5,2 dimensione di vetro ≥550*400 millimetro
Il puntello sul grande pollone al piatto da salire a per smantellare dal per girarsi in primo luogo, cambierà per occuparsi del contatto per cambiare la piccola strada di spirito del pollone dentro rapidamente, poi ha messo il vetro sul piccolo pollone, regolare la lunghezza quel puntello sul palo secondo la dimensione vitrosa, poi gira per usare per sostenere il palo, facente il puntello sullo stretto in un bullone per contattare tutto il vetro poi, puntello disposto su una cima infine. Il resto è insieme 5,1
6, attenzione
6,1 quando l'aria fino al puntello sullo stretto in un bullone per ed in un'imperatrice di vetro del contatto anche, deve puntello su una cima, il puntello sul palo gira altrimenti che per alzarsi, puntello, il giro sfugge a dal vetro, produrrà il movimento di vetro il fenomeno.
6,2 il grande pollone nell'uso, facente non vuole entrerà nella forza barometrica regola più di massimo, altrimenti il vuoto un vetro per troppo più grande, spessore di uso dell'è più sottile, facile è a terra il vetro.
Applicazione:
Questa attrezzatura è stata progettata da tecnologia avanzata dall'estero e dentro della Cina. È attrezzatura speciale utilizzata per spandere la colla a due componenti del polisolfuro e/o
colla a due componenti della struttura del silicone per il vetro di alluminio della parete del tipo vetro d'isolamento o divisorio. La pompa di B ed adotta la marca HASCO.So che della Corea può assicurare l'lavorare-effetto affidabile.
Lo speciale ed il dispositivo misto conveniente possono assicurare la mescolanza di alta qualità della colla a due componenti del polisolfuro e/o della colla a due componenti della struttura del silicone. Questa attrezzatura è descritta dalla miscela uniforme e dalla stabilità continua di colla espelsa, buon spargendo l'effetto e l'alta efficienza di produzione.
Caratteristica principale:
sistema motorio 1.Imported per migliorare efficienza dell'attrezzatura
pistola del sigillante 2.Imported, miscelatore di acciaio inossidabile
3. alta pressione proteggere dispositivo
rivelatore di tasso 4.Mixed
le parti di controllo della struttura di controllo di flusso 5.Anti-back 6.Important adottano la marca della Corea
il rivelatore del tasso 6.Mixed può controllare il raro di due generi di colla
7.Adopted Corea HASCO per migliorare efficienza dell'attrezzatura.
pistola 8.Sealant
Abbiamo adottato la pistola del sigillante dalla Corea HASCO.
Tubo della miscela di acciaio inossidabile e mandrino ibrido, colla facile da pulire.
La valvola di ritenuta speciale nella pompa per assicurarsi espelle colla fluente e per evitare la miscelazione incompleta.
secchio 9.Glue
Incollatura anche senza bolle.
Parametro tecnico principale:
Pressione d'aria di lavoro | 0.3-0.6MPa |
Pressione di diffusione del sigillante | 15-20MPa |
Volume del sigillante | 4L/min |
Diametro del sigillante di A/B | 570mm/280mm |
Rapporto di diffusione di pressione d'aria del sigillante | 50:1 |
Tasso misto | 6:1-14:1 |
Dotazione d'aria | Flusso 0.8m3/min |
Pressione d'aria | ≥0.8MPa |
Dimensione globale | 1100*950*1630mm |
Peso | 490kg |
Capacità del tamburo della colla | 200-300 ml/200 chilogrammo |
Riempitore disseccante automatico
Macchina di vetro bassa-e del dispositivo di rimozione del bordo
Macchina di taglio del vetro di CNC
