Dettagli:
|
| Nome: | Gru a mensola di vetro | vantaggio: | con il pollone di sollevamento |
|---|---|---|---|
| Peso di sollevamento massimo: | 260/500/800kg | Parti di controllo aereo: | Airtac |
| Tazze di aspirazione: | 2-8 | Metodo scorrevole: | Manuale |
| Evidenziare: | 800KG vetro Jib Crane a mensola,500KG vetro Jib Crane a mensola,Macchina scaricante di carico di vetro 260KG |
||

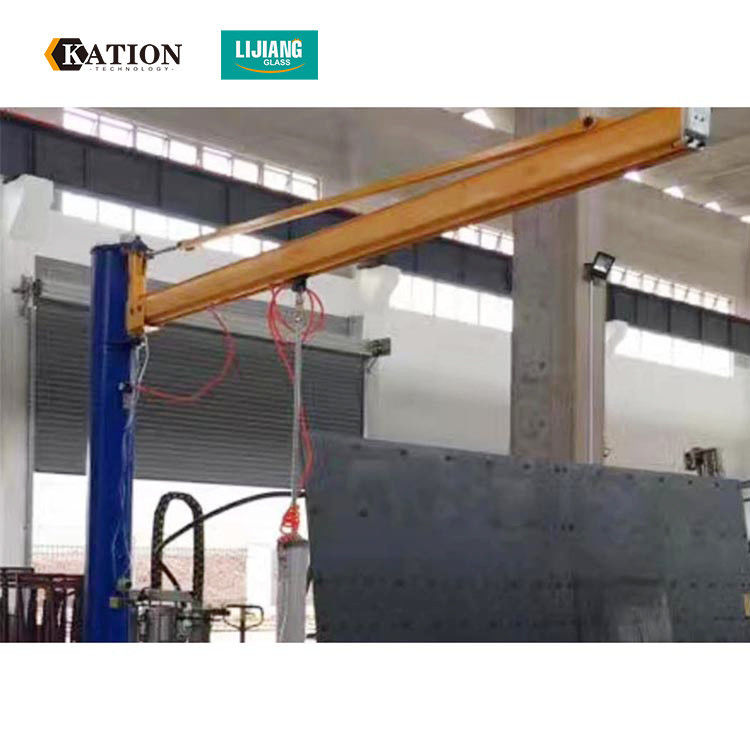

260KG500kg800kg di vetro Jib Crane a mensola per vetro lamilated di vetro d'isolamento

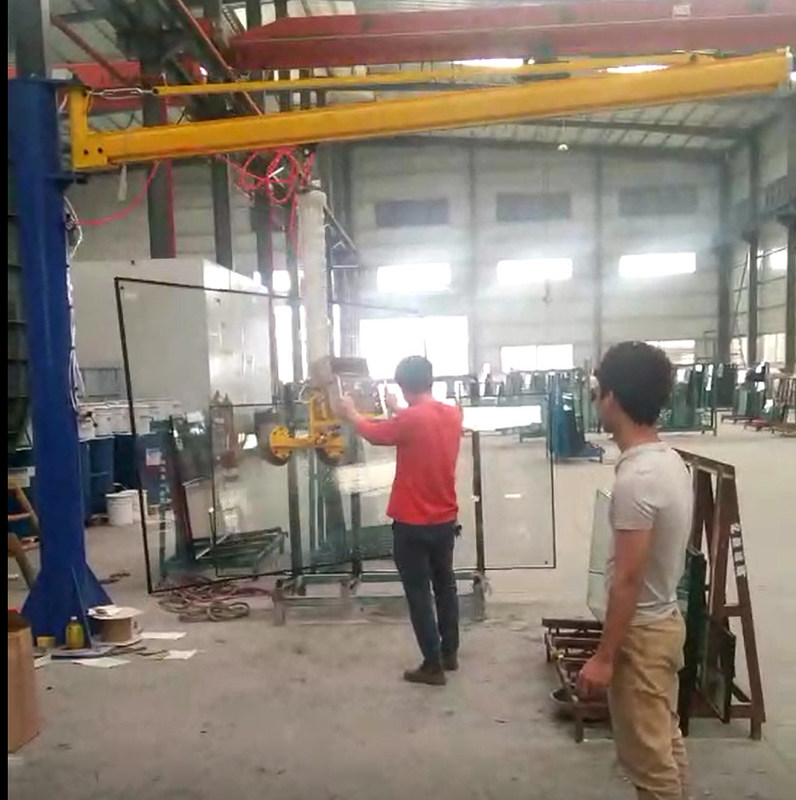

Gru a mensola di vetro con il pollone di sollevamento
1.Suitable per vetro d'isolamento muoventesi, vetro temperato, parete divisoria di vetro, costruzione in loco di elaborazione profonda di vetro e
vetro fotovoltaico solare.
la portata 2.Maximum è 300Kg, dimensione di vetro massima può raggiungere a 8m (lunghezza) ×4m (larghezza).
3.It può girare il vetro con il vario grado.
4.Equipped con la funzione di stoccaggio di gas, la macchina può continuare a lavorare 20 minuti senza gas.
Parametri:
| Peso di Max Glass | 500KG | |
| Angolo di rotazione |
Giri il ° 90 Vibrazione 90° |
A destra e a sinistra Su e giù |
| Tazze di aspirazione | 6 pezzi | |
| Materiali della tazza | Silicone | |
| Scivolamento del metodo | Manuale | |
| Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
| Lunghezza del braccio | 4 metri | |
| Parti di controllo aereo | Airtac |
| Peso di Max Glass | 400KG | |
| Angolo di rotazione |
Giri il ° 90 Vibrazione 90° |
A destra e a sinistra Su e giù |
| Tazze di aspirazione | 2 pezzi | |
| Materiali delle tazze | Silione | |
| Scivolamento del metodo | Manuale | |
| Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
| Lunghezza del braccio | 4 metri | |
| Parti di controllo aereo | Airtac |
| Peso di Max Glass | 360KG | |
| Angolo di rotazione | 90° | A destra e a sinistra |
| Tazze di aspirazione | 4 pezzi | |
| Materiali delle tazze | Silicone | |
| Scivolamento del metodo | Manuale | |
| Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
| Lunghezza del braccio | 4 metri | |
| Parti di controllo aereo | Airtac |
| Peso di Max Glass | 360KG | |
| Angolo di rotazione | 90° | A destra e a sinistra |
| Tazze di aspirazione | 4 pezzi | |
| Materiali delle tazze | Silicone | |
| Scivolamento del metodo | Manuale | |
| Altezza della colonna | 4 metri | Funzione di stoccaggio di gas |
| Lunghezza del braccio | 4 metri | |
| Parti di controllo aereo | Airtac |
Usando per
- Linea di produzione di vetro d'isolamento,
- Installazione del sistema di vetro della parete divisoria,
- Caricando e scaricando strato di vetro sulla tavola di taglio del vetro,
- Installazione del tergicristallo dell'automobile.
Sollevatore elettrico di vetro KX4 della tazza di aspirazione di vuoto
|
Nome di prodotto
|
Sollevatore di vetro pneumatico di vuoto
|
||
|
Dimensione millimetro della tazza di aspirazione
|
300mm (la dimensione standard unificata della tazza di aspirazione, ogni dispositivo può essere in comune usato)
|
||
|
Singola tazza di aspirazione che sopporta il chilogrammo
|
100KG (il carico reale della prova può raggiungere più di 180KG)
|
||
|
Funzione di rotazione
|
360° rotazione manuale (dispositivo economico, sicuro speciale ed affidabile, facile da operare)
|
||
|
Funzione di vibrazione
|
vibrazione pneumatica di 90°
|
||
|
CC di tensione
|
DC12V (2 batterie incorporate per durata di vita della batteria lunga)
|
||
|
Resistenza
|
Può essere usato per i 3-5 giorni dopo una tassa e 2 batterie possono essere utilizzate alternatamente
|
||
|
Barretta millimetro di estensione
|
500MM (una lunghezza di un lato, specifiche di vetro speciali può essere personalizzata)
|
||
|
Sistema di controllo
|
Aspirazione e rilascio telecomandati metallici, telecomando senza fili facoltativo.
|
||
|
Personalizzabile
|
Nota: Può essere personalizzata secondo i requisiti trattati specifici della vostra società, la dimensione del pezzo in lavorazione ed il peso.
|
||
|
Norma di peso
|
Densità di vetro convenzionale 2.5÷1000 000 di vetro del × di spessore del × di larghezza del × di lunghezza = del peso = peso di vetro
Esempio: 3660×2440×19×2.5÷1000 000=424KG |
||
|
Fattore di sicurezza
|
Secondo le norme di sicurezza europee del CE sull'attrezzatura di sollevamento e le norme di sicurezza nei regolamenti di prevenzione degli infortuni tedeschi UVV 18 e nel VBG 9a, il migliore fattore di sicurezza per gli spalmatori di vuoto è 2,0. Per esempio, la singola forza di aspirazione della tazza di aspirazione FSRL280 è 3139N, diviso dal fattore di sicurezza 2,0, il carico è 1570N.
|
||
Come fabbricazione d'isolamento della macchina di vetro di professinal in Cina, eccetto materiale quali il setaccio di Moleculaer e distanziatore e sigillante di alluminio. Siamo buoni al develping ed a produrre la linea di produzione d'elaborazione di vetro insulaing verticale automatica, egde di vetro basso-e verticale che cancella la macchina, linea di produzione di vetro insulaiting del robot di automatice ecc.
Caricatrice di vetro automatica per l'isolamento dell'elaborazione di vetro
Tavola di carico verticale di LJASP 3525 della macchina di vetro d'isolamento
Prestazione di A.Technical:
1. Tutte le strutture principali dei gruppi del tubo d'acciaio di rettangolo di qualità di uso dell'attrezzatura di norma nazionale saldati e misura con il bullone.
sistema di controllo 2.Electric dei moduli di marca di Schneider di uso dell'attrezzatura di elettrico; Gli usi di controllo di programma hanno importato il regolatore programmabile di SIMENS, misura con il pannello di tocco.
la macchina 3.The è stata progettata con l'aspetto conciso e si conforma alla fabbrica moderna ai segni sicuri e fornire di rimandi all'euro norma di IEC da progettazione fino alla fabbricazione ed all'installazione.
| DATI TECNICI | |
| Dimensione di vetro massima | 2500*3500mm |
| 2000*2500mm | |
| Spessore di vetro | 3-12mm |
| Fonte di aria | 0.8Mpa |
| Potere | 3P 380V/1P+N 220V 50Hz 38KW |
| Dimensione della macchina | 3200*2800*1800mm |
| 2600*2800*1800mm | |
Parametro tecnico di B.Mainly:
dimensione di vetro massima 1.Loading: L X W = 3500 x 2500 millimetri
Dimensione di vetro minima di carico: L X W = 800 x 600 millimetri
Spessore di vetro: (3-10mm)
2.Dimension della tavola di caricamento approssimativamente:
L X W X H= supporto 530mm (±30mm) del fondo di 2800mm x di 3700mm x 2500mm+
la tavola di carico verticale 3.The utilizza il servomotore come sistema di azionamento e tutti i motori con velocità infinitamente variabili, la velocità di trasferimento di questa tavola è 2-35m/min; Tempo di ciclo di carico: 35S
sistema di controllo interamente chiuso del ciclo 4.Adopts per il posizionamento accurato per la macchina ed il sistema corrente stabile; Descrizione di configurazione
5.The che inclina il movimento orizzontale del braccio controllato dal servomotore e dalla trasmissione precisa, azionamento dello scaffale di ingranaggio;
struttura 6.Lifting: Servomotore e trasmissione a cinghia sincrona precisa di controllo della trasmissione e;
struttura di tazze di aspirazione 7.The che inclina struttura: Servomotore e controllo preciso della trasmissione ed a gomito l'azionamento della biella;
struttura di trasferimento 8.Bottom, servomotore e controllo e comando a catena precisi della trasmissione.
9. un controllo tutto digitale di 4 assi con il posizionamento preciso e la flessibilità veloce; Tutta la velocità può essere
regolabile secondo la linea di produzione velocità.
10.Super HMI controllare l'attrezzatura che esegue i parametri di sistema e di stato; Può fissare i dati secondo altezza di scaffale e l'angolo ed anche il preregolamento o la registrazione di vetro differente dello spostamento di produzione corrente.
sistema di pompaggio 11.Vacuum: pulsometro a lama rotatorio del mono-blocco altamente efficace;
Tazze di aspirazione: Gli usi hanno importato il tipo delle tazze ¢120MM di aspirazione del PF
12. Rifornimento della compressa dell'aria: 5-7bar, 30L/min; Rifornimento dell'aria compressa: 5-7bar, 30L/min;
rifornimento 13.Power: 380V, 50HZ, 3 fasi,
Come fabbricazione d'isolamento della macchina di vetro di professinal in Cina, eccetto materiale quali il setaccio di Moleculaer e distanziatore e sigillante di alluminio. Siamo buoni al develping ed a produrre la linea di produzione d'elaborazione di vetro insulaing verticale automatica, egde di vetro basso-e verticale che cancella la macchina, linea di produzione di vetro insulaiting del robot di automatice ecc.
Q: Che cosa è il termine di pagamento?
: T/T, L/C ed altri termini di pagamento hanno potuto essere negoziati.
Q: Circa questa macchina, che cosa è la garanzia?
: garanzia 1).Our per 12 mesi.
2)il supporto tecnico da .24 ore il email o chiamando
manuale 3).English e video esercitazione
4).We fornirà le parti di consumo ad un prezzo dell'agenzia
5).24 ore sulla linea servizio ogni giorno, supporto tecnico libero.
Q: Come circa la vostra garanzia?
: Generalmente, la nostra garanzia è di un anno. Durante il periodo della garanzia, possiamo offrire il supporto di tecnica, risposte a voi in 24 ore ed aiutarvi a riparare liberamente il vostro regolatore di problema, neppure non proviene dalla nostra fabbrica
Q: Possiamo visitare la vostra fabbrica prima di ordine?
: Sì, accoglienza caloroso e francamente vi invitiamo o il vostro gruppo per visitare la nostra fabbrica, contribuiremo a sistemare l'hotel e prendervi dall'aeroporto.
Q: Che cosa è il termine di consegna?
: Al massimo di tempo, abbiamo azione nella fabbrica. Se non ci sono azione, normalmente, il termine di consegna è 15-20 giorni lavorativi dopo la ricevuta di deposito. Se siete nel bisogno urgente, possiamo studiare la possibilità di concludere l'accordo speciale per voi.
Q: Come circa l'imballaggio per la macchina, è sicuro protetta durante il trasporto?
: La camera difficile è imballata dalla scatola di legno dell'esportazione standard per il pacchetto esterno e film di allungamento per il pacchetto interno, non sarà danneggiata. Abbiamo consegnato molte macchine di prove all'estero dal mare o da aria senza danno.
