Dettagli:
|
Nome di produzione: | Automobile di vetro del pollone | Applicazione: | Vetro di caricamento |
---|---|---|---|
Peso: | 300kg/500kg/900kg | Facendo uso di: | Sollevamento di vetro |
Garanzia: | 1 anno | potere della macchina: | 4KW |
Evidenziare: | sistemi di sollevamento della gru di vuoto 500kg,sistemi di sollevamento della gru di vuoto 300kg,tazze di vetro automatiche di aspirazione 500Kg |

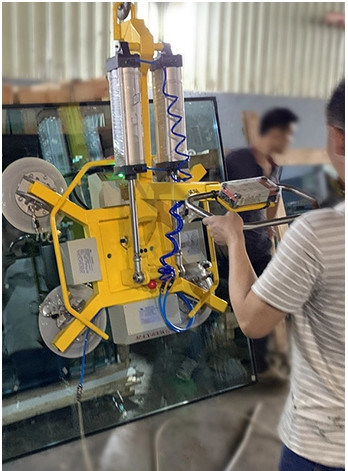

automobile del pollone 500Kg
Descrizione di prodotto:
L'automobile di vetro della tazza di aspirazione è azionata per elettrico ed idraulico. L'intero sistema consiste del dispositivo di vuoto elettrico, del dispositivo elettrico della prestazione, del dispositivo idraulico della prestazione, del sistema di azionamento elettrico e del sistema di protezione della sicurezza, che può realizzare l'operazione di pressione, di sollevamento e di trasporto del vetro ad una posizione specifica. Può anche essere montato nei vari modelli per adattarsi ai sistemi differenti.
Informazioni | Dettagli |
Adatto a sollevamento |
Proprietà materiali: Superficie non porosa e regolare impermeabile al gas Esempio: vetro piano, vetro della costruzione, vari generi di elaborazione vetro e del vetro speciale |
Peso | 500KG |
二, FREDDIE
Nome | Tipo: FVL-CS500-10 500KG |
Capacità di carico sicuro |
500kg,
|
Dimensione corporea | 2850mm*1200mm*1750mm |
Descrizione dei polloni | Gomma nera, abrasione resistente, |
Potere | 200Ah (24V) *4pcs |
Potere della tassa |
110V~ 240V, 50/60Hz |
Potere della macchina | 4KW |
Peso | 500KG |
Materiale adatto | Vetro |
Facendo uso del modo | Il manuale funziona |
Peso del prodotto |
1500kg |
Livello acustico
|
Meno Db di 70 |
三, FREDDIE
Inclinazione idraulica 180° verso l'alto e verso il basso con la fermata a qualsiasi posizione. | |
Pantano capo idraulico sinistro & 90°with giusto che si ferma a qualsiasi posizione. | |
Ascensore idraulico su e giù fino a 4000mm. | |
Funzioni |
Idraulico estenda il braccio di sollevamento fino 1000mm. |
Automobile elettrica, controllo dal volante | |
90° sinistro & giusto di movimento idraulico | |
Ricarica quando potere di elettricità meno di 30% | |
Instructure | Sistema di non ritorno di Accum e sistema della compensazione di vuoto |
四, le parti principali della macchina
1. Parte completamente elettrica della tazza di aspirazione:
●Il computer movente ha un dispositivo di protezione a bassa tensione di sovracorrente efficacemente per impedire il undervoltage il danno del sistema elettrico.
●Stazione di pompaggio idraulica di rendimento elevato
●Fornito di commutatore di limite elettronico, può controllare esattamente l'altezza di elevazione massima del cavalletto, efficacemente per proteggere il motore di sollevamento e per estendere l'uso del motore.
vita.
●Il motore di azionamento presenta i vantaggi di forte potere, la prestazione ed a basso rumore stabili.
●Batteria industriale per l'automobile elettrica della tazza di aspirazione, fornita del caricatore di corrispondenza intelligente, con la funzione spenta automatica, intero caricarsi
Non c'è esigenza di monitoraggio in loco.

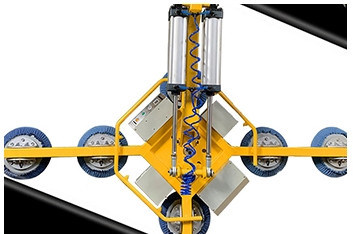

2. Meccanismo della tazza di aspirazione: La struttura di tazza di aspirazione è progettata in una forma rettangolare ed è saldata dal tubo quadrato e dal tubo rettangolare, che è sicuro e durevole. Le tazze di aspirazione si distribuiscono uniformemente, di modo che la forza è anche e stabile dopo che il vetro è adsorbito e la posizione della tazza di aspirazione può essere regolato nell'intero telaio rettangolare da adattarsi alle specifiche differenti del vetro. Carico di lavoro 500kg, controllo di manodopera di camminata di velocità.
3. Tazza di aspirazione: Adotta la tazza di gomma a punto fisso di aspirazione, ogni tazza di aspirazione può essere aperta e chiusa indipendente per adattarsi alle specifiche differenti di vetro; per interruzione di corrente anormale, la gomma a punto fisso può efficacemente tenere la pressione negativa nel corpo della tazza di aspirazione che diminuisce lentamente, in modo da tenere il pezzo in lavorazione per un determinato periodo. Caduto.
4. Meccanismo di vibrazione: L'asta di spinta idraulica guida il supporto di tazza di aspirazione per raggiungere la vibrazione 0-90°.
5. Meccanismo di rotazione: Utilizzi il riduttore + l'ingranaggio per guidare il supporto di tazza di aspirazione per raggiungere la rotazione 0-360°.
6. Parte di vuoto: Adopt ha importato l'elettrovalvola a solenoide senza olio del pulsometro di CC + della valvola di ritenuta + dell'entrata + il filtro + il sensore digitale di pressione dell'entrata + singola valvola a sfera di controllo della cavità della tazza di aspirazione per raggiungere l'adsorbimento ed il rilascio rapidi e stabili di vetro.
7. Sistema di allarme: Quando le perdite di pressione di vuoto del sistema dal limite superiore (85%) al limite inferiore (55%), l'allarme di pressione bassa è avviata ed i comandi di sistema il pulsometro per riempire automaticamente la pressione fino al limite superiore della pressione di vuoto sono raggiunti, efficacemente assicurando la sicurezza del vetro in tutto il processo di trattamento.
五, processo del lavoro
(10) aziona l'asta di spinta per ritirare la tazza di aspirazione alla struttura di porta della tazza di aspirazione e poi esce la struttura di porta; poi movimento la tazza di aspirazione muoversi verso il vetro da trattare e ripetere punti 3-9 per completare ancora il trasporto di vetro.
6, parametri
Nome | Metta | Parametri | |
1 | Forma dell'azionamento | 电动 | |
2 | Determinare stile | 步行式 | |
3 | Carico nominale | Chilogrammo | 1500 |
4 | Distanza concentrare del carico | millimetro | 600 |
5 | Altezza di elevazione | millimetro | 3000 |
6 | Altezza quando il cavalletto è ritirato | millimetro | 2000 |
7 | Altezza dopo goccia della tazza di aspirazione | millimetro | 1000 |
8 | Lunghezza della macchina | millimetro | 2850 |
9 | Larghezza della macchina | millimetro | 1200 |
10 | Raggio di volta | millimetro | 2500 |
11 | Non determinare il pieno carico di velocità/carico | km/ora | 5 |
12 | Pieno carico di sollevamento di velocità/nessun carico | m/s | 0.06/0.13 |
13 | Pieno carico di caduta di velocità/nessun carico | m/s | 0.13/0.10 |
14 | Pieno carico rampicante massimo di capacità/nessun carico | % | 6/15 |
15 | Potere del motore di azionamento | Chilowatt | 1,2 |
16 | Potere di sollevamento del motore | Chilowatt | 2,2 |
17 | Rumore del veicolo | Db (A) | 70 |
18 | Tensione/capacità della batteria | V/Ah | 24/200 |
19 | Caricatore | V/A | 24/15 |
20 | Peso della macchina | Chilogrammo | 1500 |
Prodotto relativo del VETRO di LIJINAG
Caricatrice di vetro automatica per l'isolamento dell'elaborazione di vetro
Tavola di carico verticale di LJASP 3525 della macchina di vetro d'isolamento
Prestazione di A.Technical:
1. Tutte le strutture principali dei gruppi del tubo d'acciaio di rettangolo di qualità di uso dell'attrezzatura di norma nazionale saldati e misura con il bullone.
sistema di controllo 2.Electric dei moduli di marca di Schneider di uso dell'attrezzatura di elettrico; Gli usi di controllo di programma hanno importato il regolatore programmabile di SIMENS, misura con il pannello di tocco.
la macchina 3.The è stata progettata con l'aspetto conciso e si conforma alla fabbrica moderna ai segni sicuri e fornire di rimandi all'euro norma di IEC da progettazione fino alla fabbricazione ed all'installazione.
DATI TECNICI | |
Dimensione di vetro massima | 2500*3500mm |
2000*2500mm | |
Spessore di vetro | 3-12mm |
Fonte di aria | 0.8Mpa |
Potere | 3P 380V/1P+N 220V 50Hz 38KW |
Dimensione della macchina | 3200*2800*1800mm |
2600*2800*1800mm |
Parametro tecnico di B.Mainly:
dimensione di vetro massima 1.Loading: L X W = 3500 x 2500 millimetri
Dimensione di vetro minima di carico: L X W = 800 x 600 millimetri
Spessore di vetro: (3-10mm)
2.Dimension della tavola di caricamento approssimativamente:
L X W X H= supporto 530mm (±30mm) del fondo di 2800mm x di 3700mm x 2500mm+
la tavola di carico verticale 3.The utilizza il servomotore come sistema di azionamento e tutti i motori con velocità infinitamente variabili, la velocità di trasferimento di questa tavola è 2-35m/min; Tempo di ciclo di carico: 35S
sistema di controllo interamente chiuso del ciclo 4.Adopts per il posizionamento accurato per la macchina ed il sistema corrente stabile; Descrizione di configurazione
5.The che inclina il movimento orizzontale del braccio controllato dal servomotore e dalla trasmissione precisa, azionamento dello scaffale di ingranaggio;
struttura 6.Lifting: Servomotore e trasmissione a cinghia sincrona precisa di controllo della trasmissione e;
struttura di tazze di aspirazione 7.The che inclina struttura: Servomotore e controllo preciso della trasmissione ed a gomito l'azionamento della biella;
struttura di trasferimento 8.Bottom, servomotore e controllo e comando a catena precisi della trasmissione.
9. un controllo tutto digitale di 4 assi con il posizionamento preciso e la flessibilità veloce; Tutta la velocità può essere
regolabile secondo la linea di produzione velocità.
10.Super HMI controllare l'attrezzatura che esegue i parametri di sistema e di stato; Può fissare i dati secondo altezza di scaffale e l'angolo ed anche il preregolamento o la registrazione di vetro differente dello spostamento di produzione corrente.
sistema di pompaggio 11.Vacuum: pulsometro a lama rotatorio del mono-blocco altamente efficace;
Tazze di aspirazione: Gli usi hanno importato il tipo delle tazze ¢120MM di aspirazione del PF
12. Rifornimento della compressa dell'aria: 5-7bar, 30L/min; Rifornimento dell'aria compressa: 5-7bar, 30L/min;
rifornimento 13.Power: 380V, 50HZ, 3 fasi,
Come fabbricazione d'isolamento della macchina di vetro di professinal in Cina, eccetto materiale quali il setaccio di Moleculaer e distanziatore e sigillante di alluminio. Siamo buoni al develping ed a produrre la linea di produzione d'elaborazione di vetro insulaing verticale automatica, egde di vetro basso-e verticale che cancella la macchina, linea di produzione di vetro insulaiting del robot di automatice ecc.
Q: Che cosa è il termine di pagamento?
: T/T, L/C ed altri termini di pagamento hanno potuto essere negoziati.
Q: Circa questa macchina, che cosa è la garanzia?
: garanzia 1).Our per 12 mesi.
2)il supporto tecnico da .24 ore il email o chiamando
manuale 3).English e video esercitazione
4).We fornirà le parti di consumo ad un prezzo dell'agenzia
5).24 ore sulla linea servizio ogni giorno, supporto tecnico libero.
Q: Come circa la vostra garanzia?
: Generalmente, la nostra garanzia è di un anno. Durante il periodo della garanzia, possiamo offrire il supporto di tecnica, risposte a voi in 24 ore ed aiutarvi a riparare liberamente il vostro regolatore di problema, neppure non proviene dalla nostra fabbrica
Q: Possiamo visitare la vostra fabbrica prima di ordine?
: Sì, accoglienza caloroso e francamente vi invitiamo o il vostro gruppo per visitare la nostra fabbrica, contribuiremo a sistemare l'hotel e prendervi dall'aeroporto.
Q: Che cosa è il termine di consegna?
: Al massimo di tempo, abbiamo azione nella fabbrica. Se non ci sono azione, normalmente, il termine di consegna è 15-20 giorni lavorativi dopo la ricevuta di deposito. Se siete nel bisogno urgente, possiamo studiare la possibilità di concludere l'accordo speciale per voi.
Q: Come circa l'imballaggio per la macchina, è sicuro protetta durante il trasporto?
: La camera difficile è imballata dalla scatola di legno dell'esportazione standard per il pacchetto esterno e film di allungamento per il pacchetto interno, non sarà danneggiata. Abbiamo consegnato molte macchine di prove all'estero dal mare o da aria senza danno.
