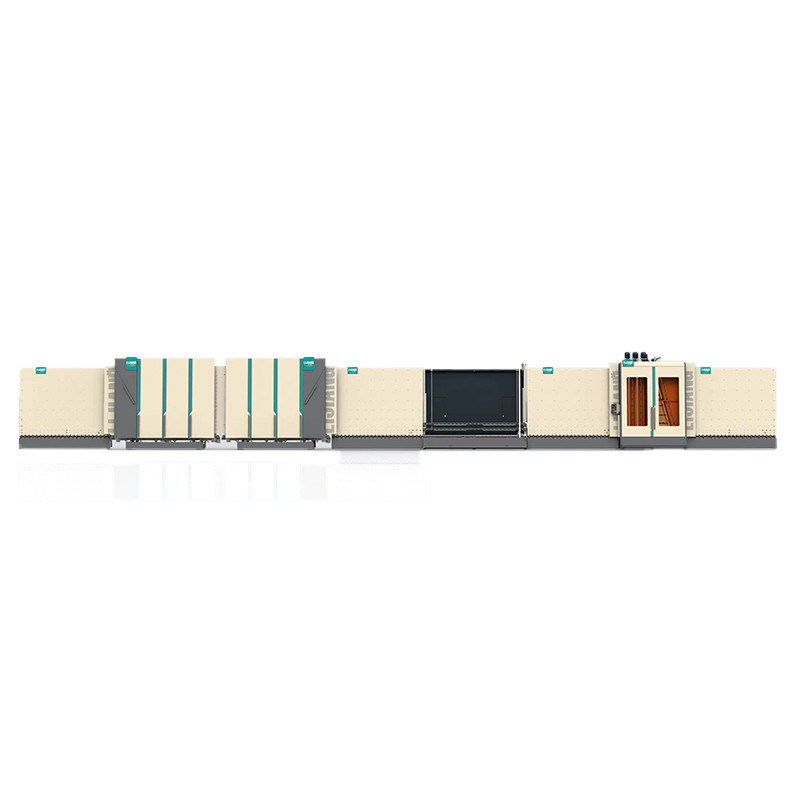

Dettagli:
|
| Marca: | LIJIANG | Spessore di vetro d'isolamento: | 5cm |
|---|---|---|---|
| Dimensione (l*w*h): | 23000mm*3000mm*3500mm | Dimensione di Max.glass: | 2500*5000MM |
| Dimensione di Min.glass: | 300*450mm | Spessore di vetro: | 3-15mm |
| Peso: | 5000kg | Tensione: | 380V 50HZ |
| Tensione: | 380v | Potere totale: | 41KW |
| Velocità di lavaggio: | 15m/min | Spazzole: | 6 |
| Evidenziare: | 15m/Min Insulating Glass Production Line,lavatrice di vetro di 15m/Min Insulating,lavatrice di vetro per la finestra |
||
1, parte di carico
Per evitare il vetro basso-e mettono il lato inverso e lasciare i segni o il graffio della ruota rivestimento che basso-e usiamo l'ispezione ricoprente - film del metallo conduttivo (l'altra società usano la rilevazione fotoelettrica, dura riconoscere per più alta emulsione trasparente)
(Colonna del nylon e del poliuretano + del metallo

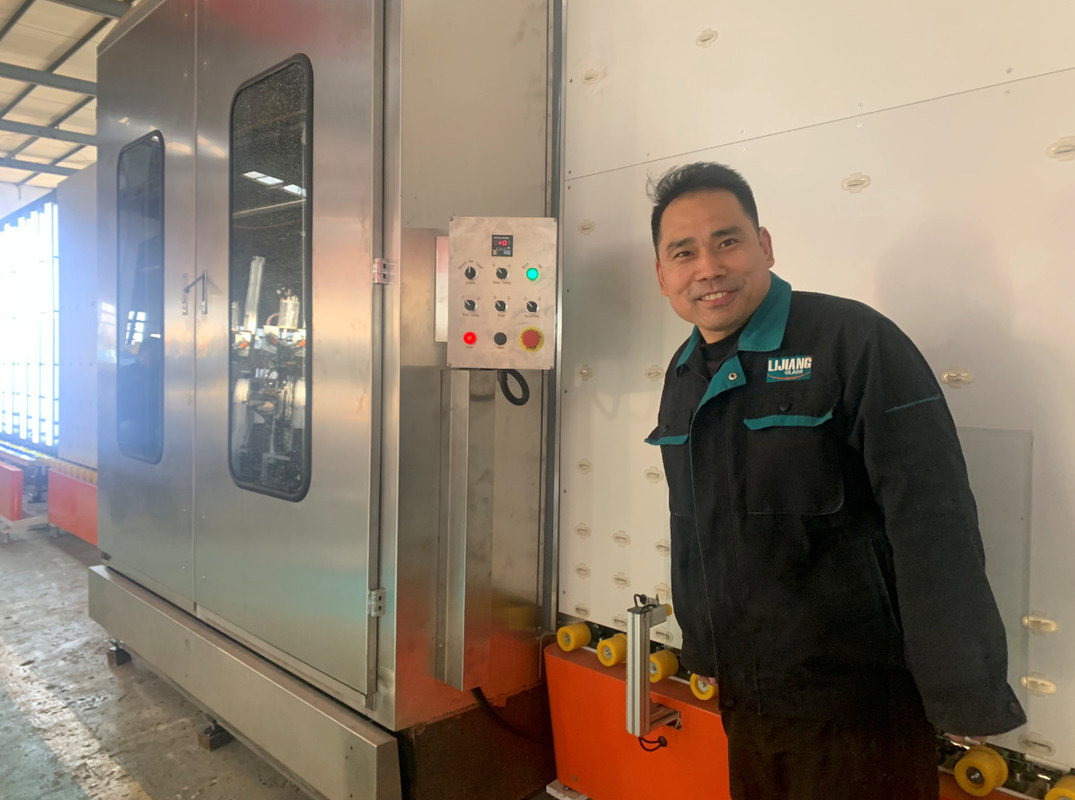

2, lavare e parte di secchezza
* tre spazzole molli di paia possono lavare il vetro basso-e ed il vetro normale, il diametro è meno di 0.1mm.
* i materiali sono acciaio inossidabile.
* il coltello del vento è progettazione del galleggiante, tiene sempre la destra e la distanza adatta 3mm fra la superficie ed il coltello di vetro del vento (stessa come la struttura di LISEC (nota: 3mm sono la migliore distanza di secchezza)
C'è un dispositivo unito universale. Quando lo spessore di vetro è stato cambiato, il coltello di aria può muoversi in avanti ed indietro regolare la distanza, di modo che la distanza relativa fra il coltello del vento ed il vetro è costante, in modo da evitare il danneggiamento del film di vetro dovuto il cambiamento dello spessore di vetro.
* la compressione-ruota laterale anteriore e posteriore è tutto l'attivamente di muoversi e trasportare. Non c'è nessun mater la dimensione di vetro grandi piccolo/spesso/sottile (8mm), interamente garantisce il passaggio di vetro da parte a parte uniformemente. (Stessi come LISEC)
3, individuando parte
4, parte dell'Assemblea
La struttura di sollevamento del fascio incorporato (doppi fasci) conveniente per individua e pulisce il vetro
5, materiale da otturazione del gas e parte di pressatura
1, misura di spessore: il cilindro guida il righello elettronico per misurare lo spessore di vetro e la larghezza di alluminio della struttura, per fornire i parametri per inflazione e la servo pressatura
2, muoversi sincrono del fascio della cinghia: il fascio sincrono della cinghia si muoverà secondo lo spessore di vetro e la larghezza di alluminio della struttura per assicurarsi che il foro di inflazione sia stato fra la prima e seconda struttura di alluminio di vetro per gonfiare la lacuna (il valore viene dall'asta di spinta di CC e dal righello elettronico)
3, hanno introdotto la concentrazione in gas dell'argon nel touch screen secondo il cliente richiesto
4, funzione dell'esposizione: il touch screen visualizzerà l'elaborazione di riempimento dell'intero gas dell'argon, voi conoscerà molto chiaro quanto già gas dell'argon ha archivato dentro
La E, INTOSSICA il materiale da otturazione dal fondo
(Vecchio tipo)
La parte premente era disaccordo in 4 parti (per 800mm), quando il passaggio di piccola dimensione di vetro (meno di 800mm) attraverso la sezione del materiale da otturazione del gas e di pressatura, soltanto una parte di lavoro.
Se più di 800mm solo meno di 1600mm, due parti funzionano, non non hanno bisogno di intero lavoro di riempimento della sezione del gas e della stampa. può conservare il vetro dell'argon.
La F, modo laterale della guarnizione sta seguendo la sigillatura (nuovo tipo)
(il lato della macchina fa un sensore dell'ossigeno individuare con 7-8 i punti.
Parti prementi regolabili di G
1, là ha sforzo dopo la saldatura nel telaio premente, problemi così fuori forma è inevitabile dopo avere usando un certo tempo (macchina non può premere correttamente, neppure e strettamente DGU)
Per questa edizione inevitabile irregolare, qui è la nostra soluzione
2, pressatura della madrevite
Trasportatori supporto aerei di H (funzione facoltativa)
Garantisca l'interno di DGU pulito senza segni delle ruote
Dopo avere lavato e prima la pressatura sono tutti supporto aerei
Componenti di elettricità di I
Stiamo usando il yaskava della Germania simens/Giappone
Macchina piegatubi del distanziatore di alluminio
la l struttura del distanziatore di 1*1m era curvatura intorno a 17s.
L'errore dell'angolo della struttura del distanziatore è all'interno di 0.1mm.
Posso piegare il distanziatore di alluminio /technoform /Alupro /thermix/
l distanziatore automaticamente collegarsi e tagliare.
la l lavora automaticamente la fermata a macchina quando l'uso del distanziatore su.
l piegamento continuo di sostegno, per evitare automaticamente il collegamento del distanziatore mentre piegando e tagliando
la l collega automaticamente il distanziatore - connettore
l funzione telecomandata
la l USB la funzione d'entrata, può leggere per eccellere direttamente i dati
la l pezzi di ricambio di tutta la macchina ha codice di identificazione, conveniente per servizio di dopo-vendita
l connettori, convenienza e sicurezza resistenti per installazione e ricerca degli errori
la l valvola magnetica usa Taiwan Airtac
l sistema di controllo tedesco del plc di Siemens
l sistema del servocomando del Giappone Fuji
l 12 unità del distanziatore di stoccaggio (opzione)
l acciaio inossidabile /option di acciaio inossidabile /Allmetal di Swisspacer/)
(L'acciaio inossidabile ed il distanziatore caldo del bordo non possono esistere contemporaneamente)
la l il luogo di perforazione per il riempimento del gas (opzione)
la l stampa a getto di inchiostro del distanziatore, vario colore è disponibile per il logo della società o la data di produzione (opzione)
l stampa di Laber (opzione)
l codice di due-dimensione di ricerca dell'analizzatore, codice a barre (opzione)
l ruota premente separata per la struttura dell'arco, più accurata dello strumento di piegamento
Particolarmente per la struttura dell'ottagono e di esagono (facoltativa)
l ERP (facoltativa)
Nota: Strumento di piegamento
la struttura di rettangolo di *For là ha tre che la dimensione (6A/9A/12A) era lusinghiera
L'altro bisogno di dimensione pagare dimensione extra 42$/per
* per la struttura del cerchio, di esagono e dell'ottagono, dimensione 300$/per
Parametro tecnico principale
| Dimensione di Max.bending | 2000*2000mm |
| Dimensione di Min.bending | 250*200mm |
| Larghezza di alluminio del distanziatore | 6-27A |
| Raggio dell'arco | 60°-150° |
| 6A-16A | |
| Errore dimensionale: | ≤±0.5mm |
| Errore di angolo | ≤±1º |
| distanziatore di alluminio di 1m*1m | 17s |
| Dotazione d'aria | ≥0.65MPa |
| Potere totale | AC220/380V 50Hz 2.5KW |
| Dimensione | 10500mm*2200mm*2600mm |
Componenti principali della macchina piegatubi del distanziatore
| NOME | MARCA |
| SpA | SIEMENS TEDESCA |
| Apparecchiatura elettrica di bassa tensione | SIEMENS TEDESCA |
| Servomotore | SIEMENS TEDESCA |
| Servo driver | SIEMENS TEDESCA |
| Relè | IL GIAPPONE OMRON |
| Tripletto | Taiwan AIRTAC |
| Cilindro | Taiwan AIRTAC |
| TOUCH SCREEN | Taiwan WEINVIEW |
| Potere del commutatore | Taiwan TENDE |
| GUIDA | Taiwan TBI |
| Elettrovalvola a solenoide | Taiwan AIRTAC |
| Sensore | LA COREA AUTONICS |
Robot di sigillatura
Applicazione del ²
LJTJ2535/LJTJ2025 è l'ultimo robot di vetro d'isolamento verticale automatico di sigillamento. È usato per ricoprire il doppio vetro lustrato through mescolando la componente di A e la componente di B insieme secondo una determinata percentuale. Raddoppiarsi applicato/triplo/vetri a forma di e fatti un passo (facoltativi) con la prestazione stabile e l'operazione facile.
1, testa meccanica è disposto nella parte anteriore
Raggiunga il collegamento reale con la linea di IG quando fanno il vetro fatto un passo.
2, funzione di stoccaggio
Può immagazzinare tre pezzi di vetri d'isolamento sulle tre cinghie (meno di 1.8m.), ha bisogno di 2 di più mette i servomotori, sistemi di controllo.
3, otto servi
Il robot utilizza otto servi di YASKAWA, quattro di loro parti della trasmissione di controllo, negli altri quattro servi, essi controlla il pollone, sollevando, guidando e movimento e la rotazione di andata & a rovescio.
Singolo sistema della colla
Fornito di singola componente di A e di singola componente di B.
Doppi sistemi della colla (opzione)
Fornito di due insiemi delle componenti di A e di due insiemi delle componenti di B, che possono essere usate per due generi di sigillanti, quali la gomma di silicone, la gomma del polisolfuro e l'adesivo strutturale del silicone.
Doppio /triple ha modellato/fatto un passo la funzione di vetro (facoltativa)
Con lo sviluppo di aggiornamento della tecnologia, il robot di sigillatura può ricoprire otto vetri a forma di secondo il mercato di vetro. (ma è funzione facoltativa, prima di ordine che questa funzione dovrebbe confermare il produttore)
Valvola proporzionale elettrica: l'ugello di gomma misura la lacuna di vetro è più perfetto e stabile.
&Pump B della pompa A
Uso Taiwan-Airtac
Il bordo e l'angolo di vetro è pieni senza bolle di aria, la superficie regolare, nessuna necessità di sbucciare l'angolo
Trasmissione sincrona della cinghia
per fare il vetro che è trasferito uniformemente con il posizionamento accurato
Valvola del commutatore dell'aria compressa elettrica e: Assicuri il commutatore automatico elettrico, la prestazione stabile ed il rivestimento uniforme.
